(2-24) - HANDLING CLAMSHELL (1300L)

Запчасти Case 688 (2-24) - HANDLING CLAMSHELL (1300L)

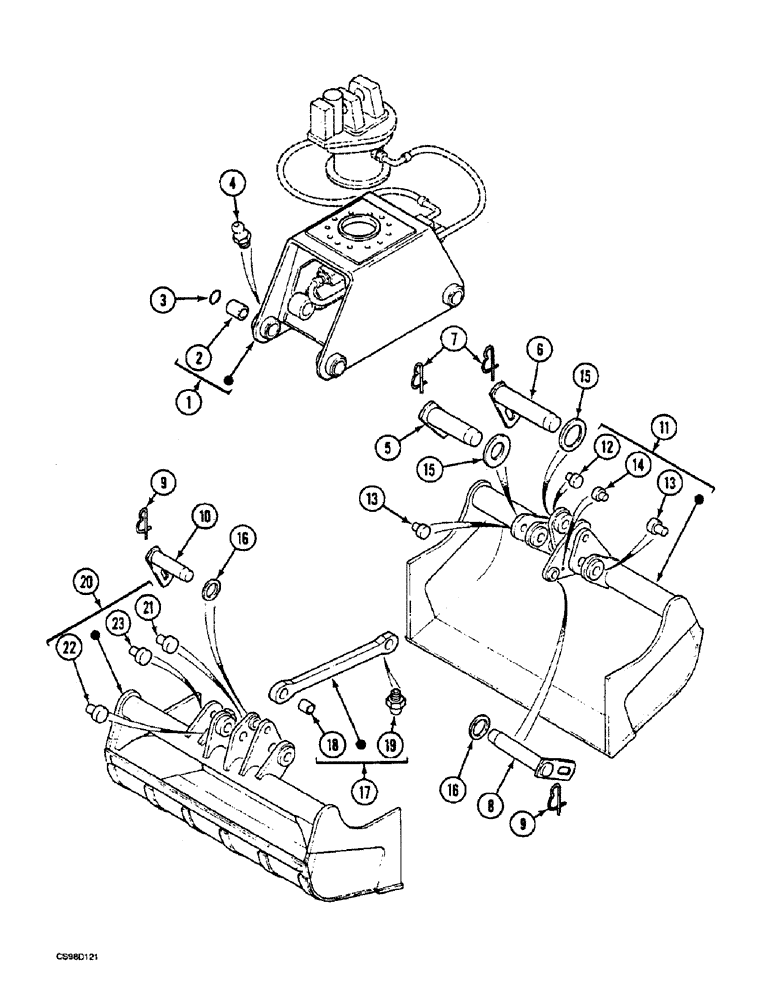

Схема запчастей Case 688 - (2-24) - HANDLING CLAMSHELL (1300L)
10
16
3
8
14
21
11
1
17
16
4
15
7
20
18
22
13
5
9
6
2
13
23
12
19
15
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

H7754434

FRAME

1шт.

2

C4628706

BUSHING

60 x 75 x 58

4шт.

3

R151309

SEAL,60mm ID x 75mm OD x 8mm Thk

75 x 60 x 8

8шт.

4

J45801

LUBE NIPPLE,M8 x 1.25

4шт.

5

C1730982

PIN

dia 60

4шт.

6

H2430969

PIN

dia 60

2шт.

7

C36020

SPLIT PIN/SAFETY PIN

6шт.

8

K50356

PIN

dia 40

1шт.

9

W36015

SPLIT PIN/SAFETY PIN

2шт.

10

K50356

PIN

dia 40

2шт.

11

R854649

SHELL

1шт.

12

F50053

SHAFT LOCK

1шт.

13

G50054

SHAFT LOCK

2шт.

14

C50073

SHAFT LOCK

1шт.

15

L145347

WASHER,61mm ID x 110mm OD x 2mm Thk

61 x 110 x 2

1шт.

16

K145346

WASHER

41 x 75 x 2

1шт.

17

F7754432

ROD, CONNECTING

1шт.

18

Z4528791

BUSHING

40 x 55 x 45

2шт.

19

J45801

LUBE NIPPLE,M8 x 1.25

2шт.

20

S854650

SHELL

1шт.

21

C50073

SHAFT LOCK

1шт.

22

F50053

SHAFT LOCK

1шт.

23

G50054

SHAFT LOCK

2шт.
