Запчасти Case 688 (2-12) - TURNING JOINT - HYDRAULIC SWING

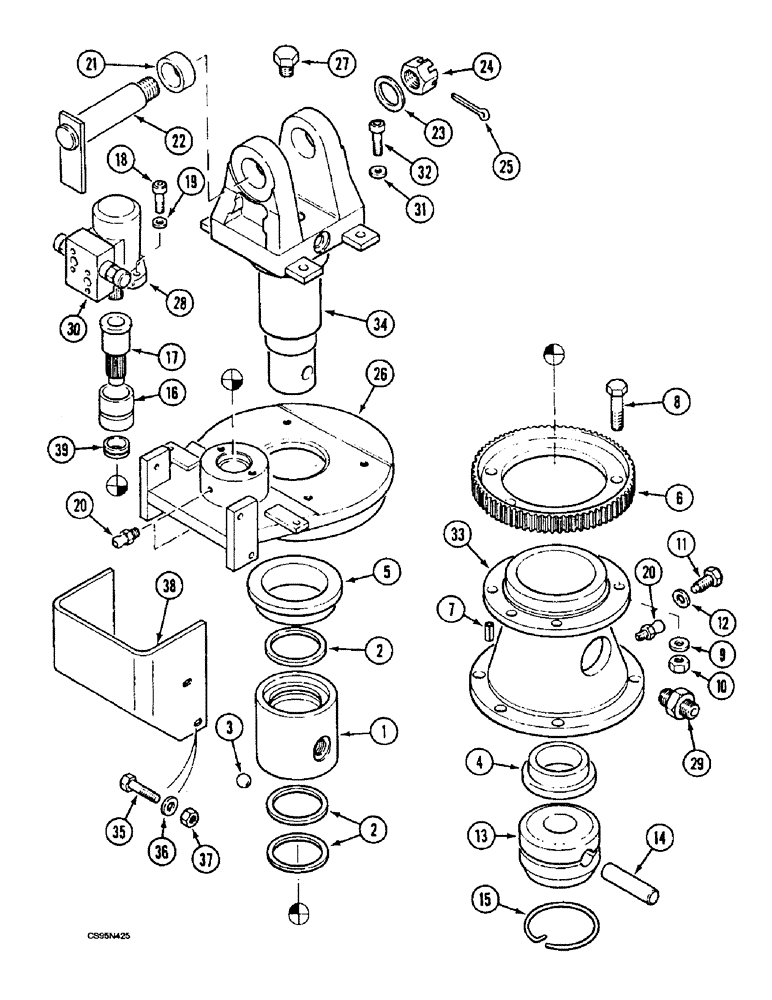

Схема запчастей Case 688 - (2-12) - TURNING JOINT - HYDRAULIC SWING
35
7
28
9
8
6
34
19
11
16
5
33
20
17
1
32
3
25
26
31
30
38
23
10
2
29
14
20
36
13
21
12
4
37
2
24
39
15
18
22
27

Артикул

Название

Примечание

Количество

1

X29024

BUSHING

1шт.

2

M7546058

SPECIAL MAT. SEAL

3шт.

3

W31001

BALL

1шт.

4

C28890

BUSHING

1шт.

5

B228828

BUSHING

1шт.

6

P739992

SLEWING RING

1шт.

7

X35763

SPLIT PIN/SAFETY PIN

3шт.

8

615-14045

BOLT,Hex, M14 x 2 x 45mm, Cl 8.8, Full Thd

3шт.

9

H34714

WASHER

W14

3шт.

10

P34168

NUT

M14

3шт.

11

B33029

STEP BOLT,Hex, M16 x 33.25mm, Pilot Nose

1шт.

12

J34715

WASHER

W 16

1шт.

13

P1228765

COLLAR

RING lock

1шт.

14

E3430983

PIN

dia 30

1шт.

15

W836967

SPECIAL RING

1шт.

16

M1528683

BUSHING

60 x 75 x 60

1шт.

17

W5039320

PINION

1шт.

18

J532918

SCREW,Hex Skt, M12 x 40mm, Cl 10.9

2шт.

19

P4328797

WASHER

12.5 x 8 x 25

2шт.

20

J45801

LUBE NIPPLE,M8 x 1.25

4шт.

21

NLS

NO LONGER SERVICED

55 x 70 x 35

2шт.

22

T130910

PIN

Dia 55

1шт.

23

L34625

WASHER

M42 U

1шт.

24

D34319

NUT

M42

1шт.

25

PA35558

SPLIT PIN

1шт.

26

F8128228

SUPPORT

1шт.

27

U1337445

PLUG

2шт.

S945293

WASHER, SEALING

SEAL WASHER 18.5 x 23.9 x 1.5

1шт.

28

REF

INSTRUCTION

MOTOR, See Figure : 2-14; 2-16

1шт.

29

M3037506

UNION

2шт.

T945294

GASKET

29.7 x 35.7 x 2

1шт.

30

REF

INSTRUCTION

VALVE second. relief, See Figure : 2-18

1шт.

31

U3528793

WASHER

12.5 x 8 x 30

4шт.

32

C932905

SCREW

M12 x 40

4шт.

33

U2346156

BODY

1шт.

34

V2346157

CLEVIS

1шт.

35

120112

BOLT,Hex, M10 x 1.5 x 40mm, Cl 8.8, Full Thd

4шт.

36

W3528795

WASHER

10.25 x 7 x 25

4шт.

37

G34598

SAFETY NUT

M10

4шт.

38

S2326788

PROTECTOR

1шт.

39

U2228603

BUSHING

40 x 50 x 25

1шт.

Выбрано товаров: 41
