Запчасти Case 1088 (8B-18) - HYDRAULIC PUMP LINES COOLER RETURN LINES AND LOW PRESSURE PUMP SUCTION LINE (08) - HYDRAULICS

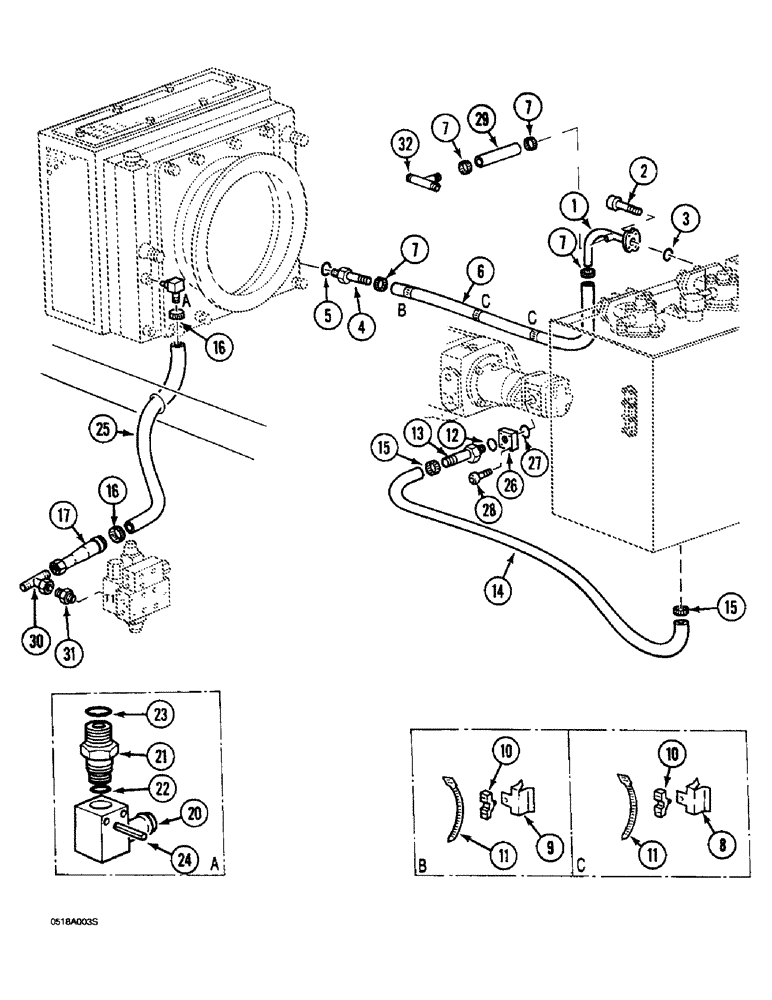

Схема запчастей Case 1088 - (8B-18) - HYDRAULIC PUMP LINES COOLER RETURN LINES AND LOW PRESSURE PUMP SUCTION LINE (08) - HYDRAULICS

Артикул

Название

Примечание

Количество

1

P55653

MANIFOLD

TUBE - return, Serial Range: cooler-reservoir

1шт.

2

P532988

SCREW

BOLT - hex socket, 10 mm x 25 mm

4шт.

3

P330421

O-RING,0.139" Thk x 1.296" ID, -219, Cl 6, 90 Duro

- return tube

1шт.

4

P4837545

FITTING

ADAPTER - straight, barb hose type, (Replaces P3237582), Includes: Ref. 5

1шт.

5

P5746063

SEAL

- adapter

1шт.

6

REF

INSTRUCTION

HOSE - cooler to reservoir, 70-7/8 inch long, cut from P1103635

1шт.

7

P36998

COLLAR CLAMP

CLAMP - hose

3шт.

8

P2036902

CLASP

CLIP - retainer, 1/8 inch - 1/4 inch range

2шт.

9

P2036903

CLASP

CLIP - retainer, 5/16 inch - 1/2 inch range

1шт.

10

PP2036939

CLASP

RETAINER - tie strap

3шт.

11

P51946

CLAMP

TIE STRAP - hoses, 10-1/8 inch long

3шт.

12

P5746063

SEAL

- adapter

1шт.

13

P3237586

FITTING

ADAPTER - straight, barb hose type, (Order P4837546)

1шт.

13

P4837546

FITTING

ADAPTER - straight, barb hose type, (Replaces P3237586 and P5746063)

1шт.

P5746063

SEAL

- adapter

1шт.

14

REF

INSTRUCTION

HOSE - reservoir to low pressure pump, 24-13/16 inch long, cut from P1103634

1шт.

15

P36903

COLLAR CLAMP

CLAMP - hose

4шт.

16

P36902

COLLAR CLAMP

CLAMP - hose, large

2шт.

17

P5137757

TRANSMISSION SLEEVE

COUPLING - return, solenoid valve to oil cooler

1шт.

P5137755

FITTING

ADAPTER ASSEMBLY - return hose, Includes: Ref. 20 - 24

1шт.

20

P5137758

BODY

- adapter

1шт.

21

P4037541

LARGE PIN

ADAPTER - straight

1шт.

22

P430411

O-RING

- adapter

1шт.

23

P5746063

SEAL

- adapter

1шт.

24

P35725

SPLIT PIN/SAFETY PIN

ROLL PIN - adapter body

1шт.

25

REF

INSTRUCTION

HOSE - solenoid valve to oil cooler, 39-3/8 inch long, cut from P1103645

1шт.

26

P5137766

SHIN

FLANGE - suction, low pressure pump

1шт.

27

P330430

O-RING,0.103" Thk x 0.862" ID, -118, Cl 6, 90 Duro

- flange

1шт.

28

P32912

SCREW

BOLT - hex socket, 6 mm x 25 mm

4шт.

29

REF

INSTRUCTION

HOSE - left-hand side filter to right side, 15-3/4 inches long, cut from P1103635

1шт.

30

P1237202

TEE

- street

1шт.

31

P3237533

UNION

ADAPTER - straight

1шт.

P1145268

SEAL

- adapter

1шт.

32

REF

INSTRUCTION

TUBE - (See Figure 8B-4 for continuation of circuit)

1шт.

Выбрано товаров: 34
