(074) - FITTED CONTROL PANEL

Запчасти Case 1088 (074) - FITTED CONTROL PANEL (55) - ELECTRICAL SYSTEMS

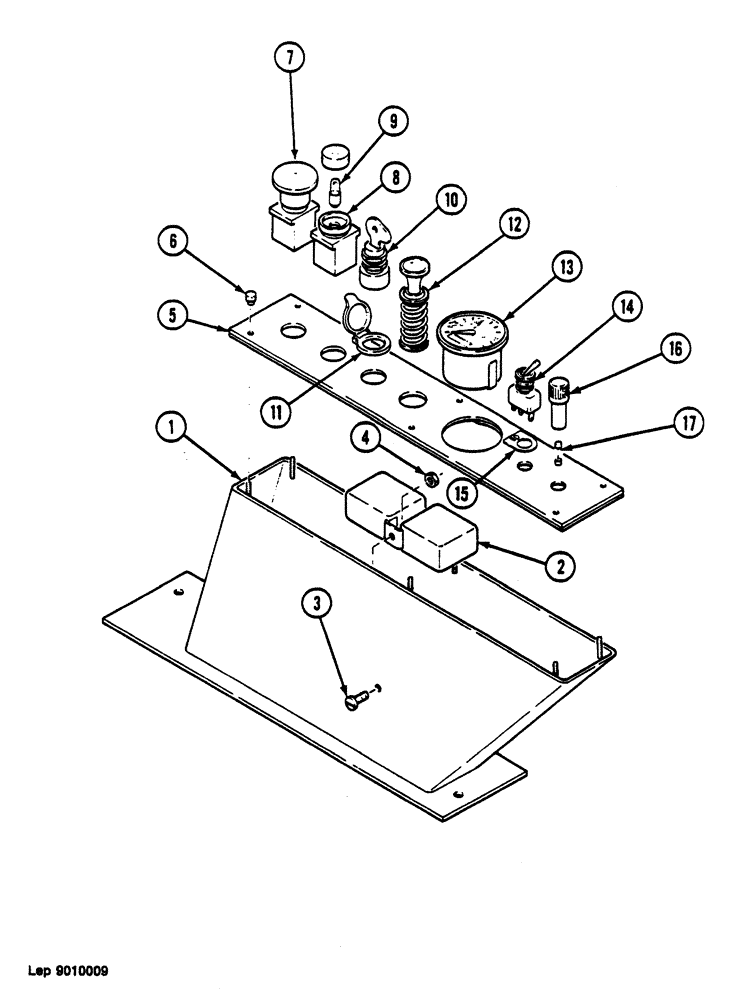

Схема запчастей Case 1088 - (074) - FITTED CONTROL PANEL (55) - ELECTRICAL SYSTEMS
14
11
9
16
17
3
7
8
15
6
1
12
2
13
10
5
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

S8643807

PANEL, INSTRUMENTS

SPARE PART control

1шт.

2

R2041150

RELAY,24V, 50A

2шт.

3

E32549

SCREW,Hex, M6 x 16mm

M6 x 16

1шт.

4

15896221

NUT,Hex, M6, 5.20mm High, Cl 10

1шт.

5

C4323358

LARGE PLATE

SPARE PART

1шт.

6

E641612

BUTTON

push

6шт.

7

S2141615

SWITCH

BUTTON off

1шт.

8

G2141605

PUSH BUTTON

1шт.

9

M40560

LAMP

BULB

1шт.

10

J1541675

SWITCH

1шт.

11

V1540490

COVER

CAP

1шт.

12

V1343242

CIGAR LIGHTER

1шт.

13

R2141660

METER

COUNTER hour

1шт.

14

PM641619

REVERSER

1шт.

15

Z1451529

TAG

SPARE PART STICKER

1шт.

16

M41894

CASE

BOX

1шт.

17

B41240

FUSE

1шт.
