(122) - PILOT VALVE

Запчасти Case 1088 (122) - PILOT VALVE (35) - HYDRAULIC SYSTEMS

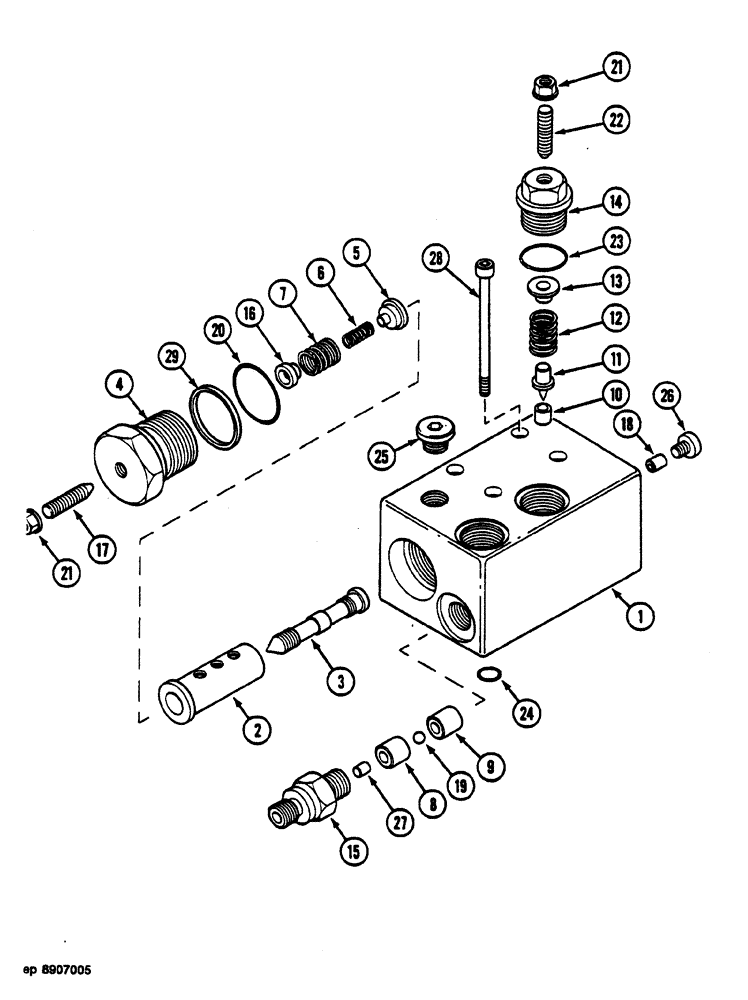

Схема запчастей Case 1088 - (122) - PILOT VALVE (35) - HYDRAULIC SYSTEMS
4
25
11
1
16
19
2
13
18
20
26
24
28
21
21
9
5
8
23
12
6
27
7
3
29
14
10
22
17
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

G3843605

PILOT VALVE

Consists of: Refs. 1-29

1шт.

1

VALVE

1шт.

2

GUIDE

1шт.

3

SPOOL valve

1шт.

4

B5240344

CAP

COVER

1шт.

5

N3628837

GUIDE

1шт.

6

D1038269

SPRING

1шт.

7

E1038247

SPRING

1шт.

8

Z4743381

SEAT

1шт.

9

A4743382

SEAT

1шт.

10

P3628838

BUSHING

SLEEVE

2шт.

11

B4743383

VALVE POPPET

2шт.

12

E1038270

SPRING

2шт.

13

Q3628839

SPRING CUP

2шт.

14

C5240345

PLUG

COVER

2шт.

15

R4837513

HYD CONNECTOR

CONNECTION

2шт.

16

S3628841

GUIDE

1шт.

17

C32892

SCREW

1шт.

18

M3743284

JET

NOZZLE

1шт.

19

X31002

BALL

1шт.

20

P2930489

O-RING

1шт.

21

W3034502

FLANGE NUT

3шт.

22

D32893

SCREW

2шт.

23

B2930431

O-RING

2шт.

24

F2930481

GASKET,0.07" Thk x 0.301" ID, -11, Cl 6, 90 Duro

O-RING

3шт.

25

K3337447

PLUG

1шт.

26

M3337449

PLUG

1шт.

27

M3743284

JET

NOZZLE

2шт.

28

S232914

SCREW

M6 x 55

4шт.

29

S1245282

GASKET

BUSHING

1шт.
