(116) - ROTARY GROUP

Запчасти Case 1088 (116) - ROTARY GROUP (35) - HYDRAULIC SYSTEMS

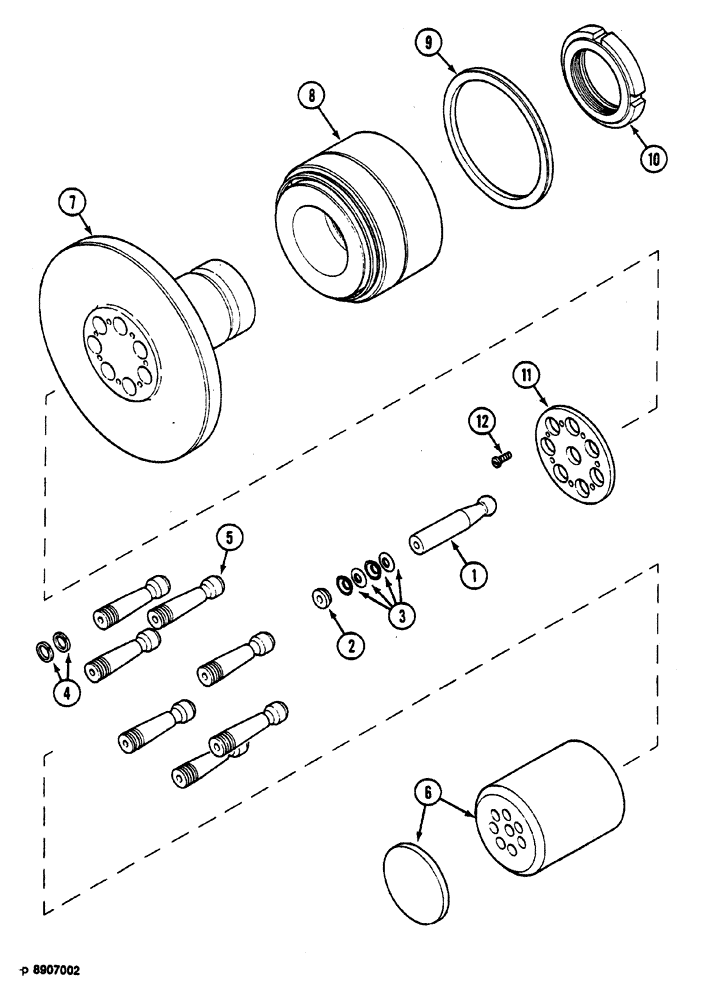

Схема запчастей Case 1088 - (116) - ROTARY GROUP (35) - HYDRAULIC SYSTEMS
12
8
2
3
9
6
11
10
1
5
4
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

E3843626

ROTOR

Consists of: Refs. 1-12

1шт.

M8646286

LOCK, CYLINDER

LOCK-CYLINDER Consists of: Refs. 1-6

1шт.

1

N8646287

PISTON

PIVOT

1шт.

2

R3628840

GUIDE

1шт.

3

G934910

WASHER

4шт.

4

U9346068

SCRAPER RING

BUSHING

1шт.

5

PISTON order M8646286

7шт.

6

LOCK/CYLINDER order M8646286

1шт.

7

SHAFT order E3843626

1шт.

8

BUSHING order E3843626

1шт.

9

U1946347

BLOCK

SHIM

1шт.

10

NUT order E3843626

1шт.

11

R2728988

LARGE PLATE

PLATE, LARGE

1шт.

12

X3533074

SCREW

7шт.
