(114) - ROTARY GROUP

Запчасти Case 1088 (114) - ROTARY GROUP (35) - HYDRAULIC SYSTEMS

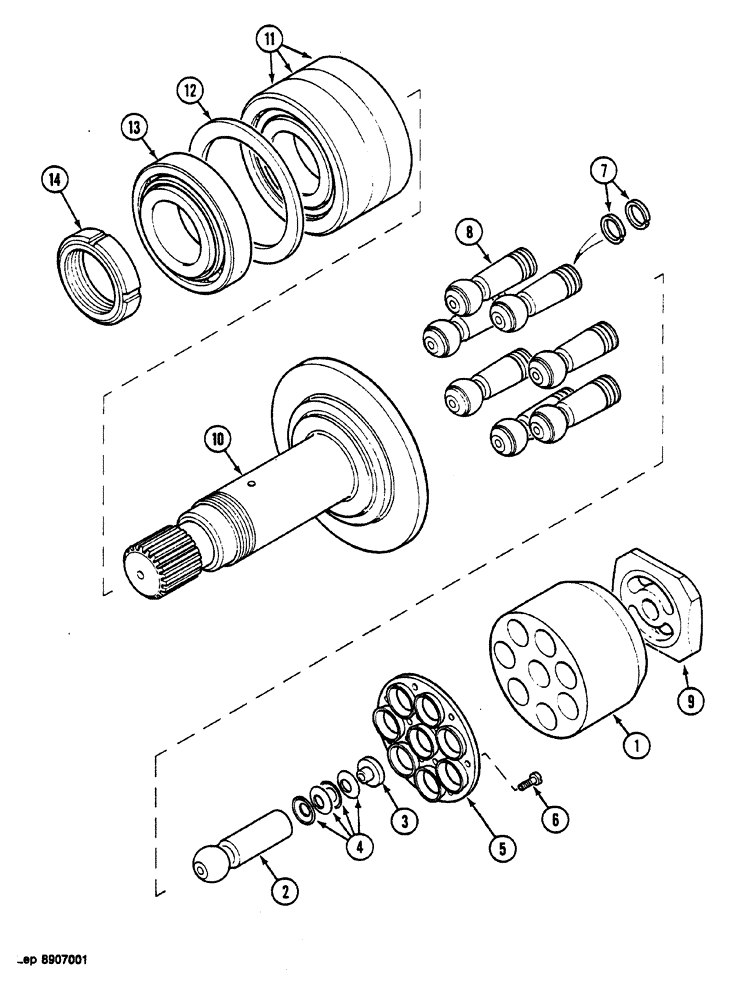

Схема запчастей Case 1088 - (114) - ROTARY GROUP (35) - HYDRAULIC SYSTEMS
6
2
14
7
11
13
10
3
4
1
9
12
8
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

D3843625

ROTOR

Consists of : Refs. 1-14

1шт.

H8646282

LOCK, CYLINDER

LOCK-CYLINDER Consists of: Refs. 1-8

1шт.

1

LOCK/CYLINDER order H8646282

1шт.

2

J8646283

PISTON

PIVOT

1шт.

3

K3628834

CUPEL

1шт.

4

F934909

WASHER

4шт.

5

Q2728987

LARGE PLATE

PLATE, LARGE

1шт.

6

D32571

SCREW

1шт.

7

K9346059

GASKET

BUSHING

14шт.

8

PISTON order H8646282

7шт.

9

G8646281

DISTRIBUTOR

WASHER

1шт.

10

SHAFT order D3843625

1шт.

11

BEARING order D3843625

1шт.

12

WASHER order D3843625

1шт.

13

BEARING order D3843625

1шт.

14

NUT order D3843625

1шт.
