(102) - HYDRAULIC CIRCUIT

Запчасти Case 1088 (102) - HYDRAULIC CIRCUIT (35) - HYDRAULIC SYSTEMS

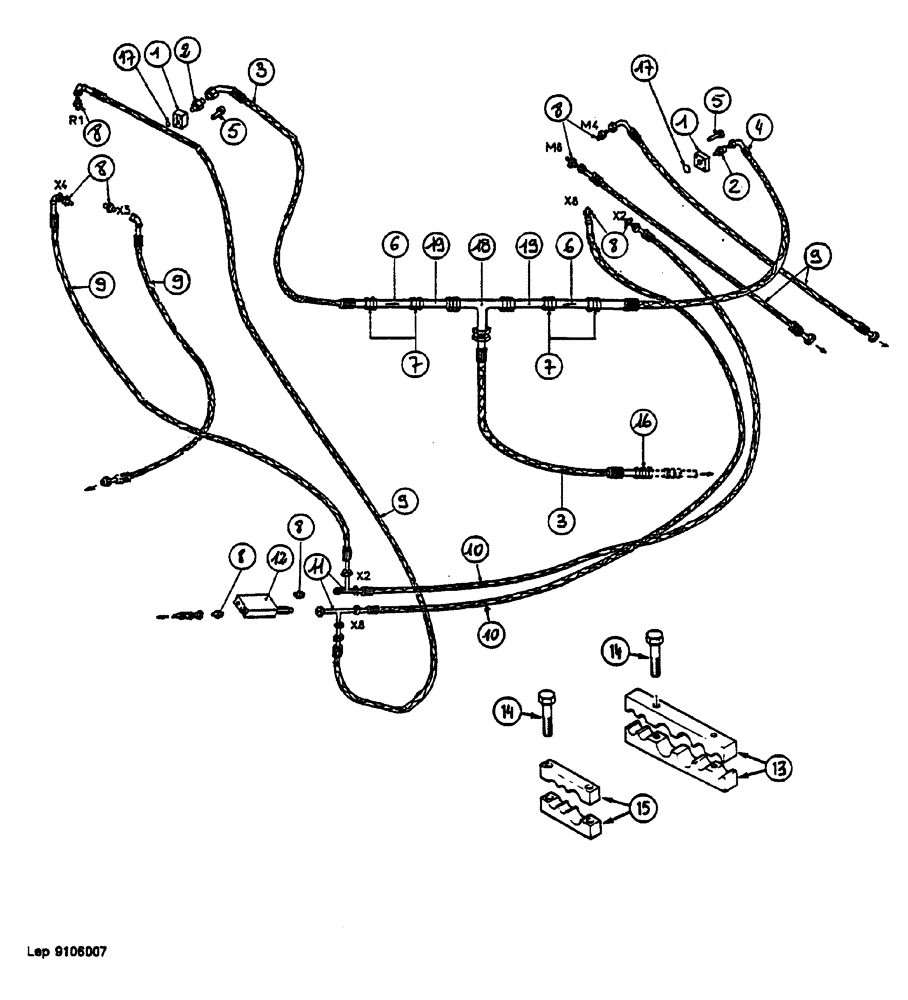

Схема запчастей Case 1088 - (102) - HYDRAULIC CIRCUIT (35) - HYDRAULIC SYSTEMS
19
9
14
16
2
2
6
11
8
10
8
17
6
10
9
13
8
1
4
8
7
5
7
18
5
3
8
15
14
19
3
12
9
9
1
8
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

D5137766

SHIN

BRACKET

2шт.

2

S4037597

UNION

CONNECTION

2шт.

V5746063

GASKET

SEAL

1шт.

3

F5431961

HOSE

2000 mm

2шт.

4

S5931969

HOSE

1250 mm

1шт.

5

864-6030

HEX SOC SCREW,M6 x 30mm, Cl 8.8

M6 x 25

8шт.

6

H2043304

BLOCK ASSY.

2шт.

7

R3237541

UNION

CONNECTION

4шт.

U945295

GASKET

SEAL

1шт.

8

E3237530

UNION

CONNECTION

9шт.

R7046042

GASKET

SEAL

1шт.

9

L7331927

HOSE

1600 mm

5шт.

10

H5431986

HOSE

1000 mm

2шт.

11

B937274

TEE

PIECE

2шт.

12

BRACKET see standard catalog

1шт.

13

W4820314

SHIN

BRACKET

6шт.

14

120074

BOLT,Hex, M10 x 90, 8.8

12шт.

15

D4620335

SHIN

BRACKET

6шт.

16

M3237537

UNION

CONNECTION

1шт.

17

N330430

O-RING,0.103" Thk x 0.862" ID, -118, Cl 6, 90 Duro

SEAL

1шт.

18

E937277

TEE

PIECE

1шт.

19

T7647172

PIPE

SPARE PART

2шт.
