Запчасти Case 9050B (9-076) - LINKAGE FOR 10 FOOT 7 INCH (3.23 M) ARM (09) - CHASSIS

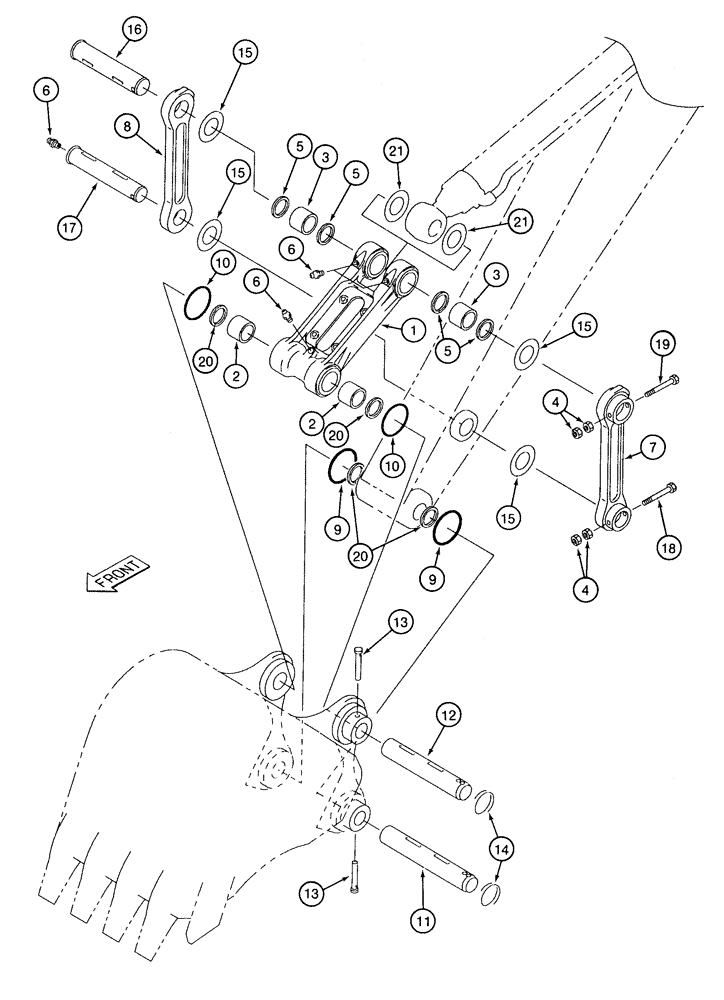

Схема запчастей Case 9050B - (9-076) - LINKAGE FOR 10 FOOT 7 INCH (3.23 M) ARM (09) - CHASSIS
1
20
9
6
5
19
15
9
7
20
4
11
15
14
10
12
20
17
4
8
6
18
21
13
3
2
5
2
13
16
21
5
3
6
15
10
15

Артикул

Название

Примечание

Количество

1

162092A1

BUCKLE

LINK ASSEMBLY - bucket, Includes: Ref. 2 and 3

1шт.

2

151202A1

BUSHING,90mm ID x 105mm OD x 90mm L

- Center link

2шт.

3

150754A1

BUSHING,100mm ID x 115mm OD x 113mm L

Center link

2шт.

4

829-11420

NUT,M20 x 1.5, Cl 10

hex, 20 mm - 1.5, class 10

4шт.

5

159649A1

SEAL,100mm ID x 115mm OD x 5mm Thk

dust

4шт.

6

153630A1

LUBE NIPPLE

FITTING - grease, special

4шт.

7

162695A1

LINKAGE YOKE

ARM - bucket link, left-hand

1шт.

8

162694A1

LINKAGE YOKE

ARM - bucket link, right-hand

1шт.

9

162101A1

O-RING

SEAL - dust

2шт.

10

153689A1

O-RING

seal

2шт.

11

153781A1

PIN

attaching

1шт.

12

153782A1

PIN

center link

1шт.

13

153650A1

PIN,20mm OD x 134mm L

PIN - locking

2шт.

14

153651A1

RING

retaining

2шт.

15

158453A1

SHIM

plate

4шт.

16

151177A1

PIN

center link arm end

1шт.

17

151179A1

PIN

attaching link arms at arm

1шт.

18

514-1221

BOLT,Hex, M20 x 1.5 x 160mm, Cl 10.9

hex, 20 - 1.5 x 160 mm, class 10.9

1шт.

19

514-1218

BOLT,Hex, M20 x 1.5 x 180mm, Cl 10.9

hex, 24 - 1.5 x 180 mm, class 10.9

1шт.

20

159648A1

SEAL,90mm ID x 105mm OD x 5mm Thk

dust

4шт.

21

158459A1

SHIM,81mm ID x 150mm OD x 1.2mm Thk

0.05 inch thick

2шт.

Выбрано товаров: 21
