(9020B) - CASE CRAWLER EXCAVATOR (1/95-12/00)
/
(06) - POWER TRAIN
/

(6-007) - FINAL DRIVE GEAR ASSY, REDUCTION - SN DAC0202668 AND AFTER

Запчасти Case 9020B (6-007) - FINAL DRIVE GEAR ASSY, REDUCTION - SN DAC0202668 AND AFTER (06) - POWER TRAIN

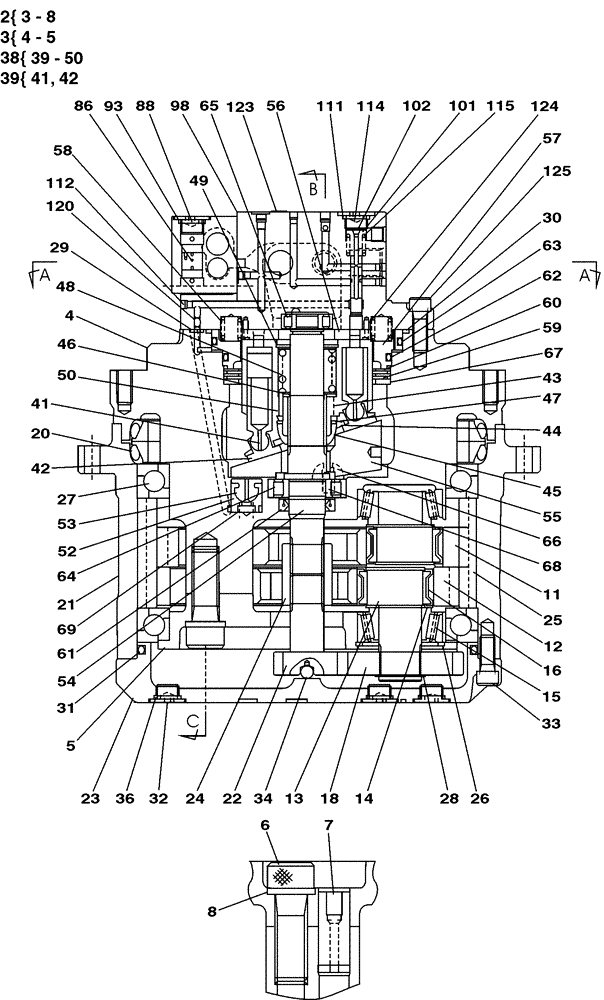

Схема запчастей Case 9020B - (6-007) - FINAL DRIVE GEAR ASSY, REDUCTION - SN DAC0202668 AND AFTER (06) - POWER TRAIN
115
30
21
102
124
41
23
27
120
38
42
18
60
64
36
44
54
2
50
93
43
88
56
63
14
59
12
98
5
7
6
53
61
49
123
62
48
31
29
22
11
86
66
52
111
32
101
25
58
69
3
8
20
125
34
39
114
16
46
28
13
4
65
26
15
68
45
57
112
47
55
67
33
24

№

Артикул

Название

Примечание

Количество

KLA0134

MOTOR, HYDRAULIC

Includes All Parts On Figures 6-007, 6-008

2шт.

NSS

NOT SOLD SEPARAT

Gear, Reduction; Incl. 2 - 36

1шт.

2

LR00626

REPAIR KIT

Incl. 3 - 8

1шт.

3

LR00627

REPAIR KIT

Incl. 4, 5

1шт.

4

LR00628

HOUSING

1шт.

5

NSS

NOT SOLD SEPARAT

Holder

1шт.

6

863-22070

HEX SOC SCREW,M22 x 70mm, Cl 12.9

3шт.

7

LA00852

SPECIAL PIN

See Note

3шт.

7a

LA00853

SPECIAL PIN

Not Illustrated; See Note

3шт.

8

LA00745

WASHER

3шт.

LC00169

GEAR

Incl. 11 - 16

1шт.

11

NSS

NOT SOLD SEPARAT

Gear

1шт.

12

NSS

NOT SOLD SEPARAT

Gear

1шт.

13

NSS

NOT SOLD SEPARAT

Shaft

3шт.

14

NSS

NOT SOLD SEPARAT

Spacer

6шт.

15

NSS

NOT SOLD SEPARAT

Bearing, Roller

6шт.

16

NSS

NOT SOLD SEPARAT

Bearing, Roller

6шт.

18

LC00170

GEAR

3шт.

20

LE00824

SEAL

2шт.

21

LH00268

HUB

1шт.

22

LC00171

GEAR

1шт.

23

LW00331

COVER

1шт.

24

LB00612

COUPLING

1шт.

25

LA00746

PIN

28шт.

26

LA00747

RING, SNAP

RING SNAP

3шт.

27

LB00613

BALL BEARING

2шт.

28

LA00748

RING, SNAP

RING SNAP

3шт.

29

154451A1

O-RING

2шт.

30

155213A1

O-RING

1шт.

31

LBQ5453

O-RING

1шт.

32

165237A1

PLUG

3шт.

33

LA00697

HEX SOC SCREW

12шт.

34

161811A1

BALL

1шт.

35

LA00749

DOWEL

Not Illustrated, See Figure 6-008

2шт.

36

154487A1

O-RING

3шт.

NSS

NOT SOLD SEPARAT

Motor Assy, Piston, Incl. 38 - 69

1шт.

38

LJ00795

PISTON

Incl. 39 - 50

1шт.

39

161824A1

PISTON

Incl. 41, 42

1шт.

41

NSS

NOT SOLD SEPARAT

Piston

9шт.

42

NSS

NOT SOLD SEPARAT

Shoe, Slide

9шт.

43

161834A1

CYLINDER

1шт.

44

LH00269

RETAINER

1шт.

45

161836A1

BALL

1шт.

46

160971A1

WASHER

2шт.

47

NSS

NOT SOLD SEPARAT

Washer

1шт.

48

161829A1

SPRING

1шт.

49

161816A1

RING, SNAP

RING SNAP

1шт.

50

NSS

NOT SOLD SEPARAT

Bearing, Roller

3шт.

161825A1

PISTON

Incl. 52, 53

1шт.

53

LZM0356

SHOE

1шт.

52

LPM0129

PISTON

1шт.

54

LB00614

SHAFT

1шт.

55

LR00629

PIVOT PLATE

1шт.

56

161839A1

LARGE PLATE

PLATE, LARGE

1шт.

57

LJ00796

PISTON

1шт.

58

LG00361

SPRING

10шт.

59

161837A1

LARGE PLATE

PLATE, LARGE

2шт.

60

TXM0007

PLATE

2шт.

61

LE00821

OIL SEAL

1шт.

62

LE00822

O-RING

1шт.

63

LE00823

O-RING

1шт.

64

LB00615

BEARING, ROLLER, CYL

1шт.

65

LB00616

BEARING, ROLLER, CYL

1шт.

66

161818A1

PIVOT

2шт.

67

160990A1

DISC

1шт.

68

161820A1

COTTER PIN

2шт.

69

160957A1

SPRING

1шт.

86

NSS

NOT SOLD SEPARAT

Piston

1шт.

88

165237A1

PLUG

1шт.

93

154487A1

O-RING

1шт.

101

NSS

NOT SOLD SEPARAT

Spool

1шт.

102

NSS

NOT SOLD SEPARAT

Stop

1шт.

112

LK00320

PLUG

7шт.

114

165237A1

PLUG

2шт.

115

165283A1

SPRING

1шт.

120

NSS

NOT SOLD SEPARAT

Filter

1шт.

123

161835A1

TYPE PLATE

1шт.

124

837-5012

DOWEL,M5 x 12

2шт.

125

861-14040

HEX SOC SCREW,M14 x 40mm, Cl 12.9

9шт.

Выбрано товаров: 79
