(6-005) - BASE PLATE ASSEMBLY, CONTROL VALVE ASSEMBLY - PRIOR TO SN DAC0202754

Запчасти Case 9020B (6-005) - BASE PLATE ASSEMBLY, CONTROL VALVE ASSEMBLY - PRIOR TO SN DAC0202754 (06) - POWER TRAIN

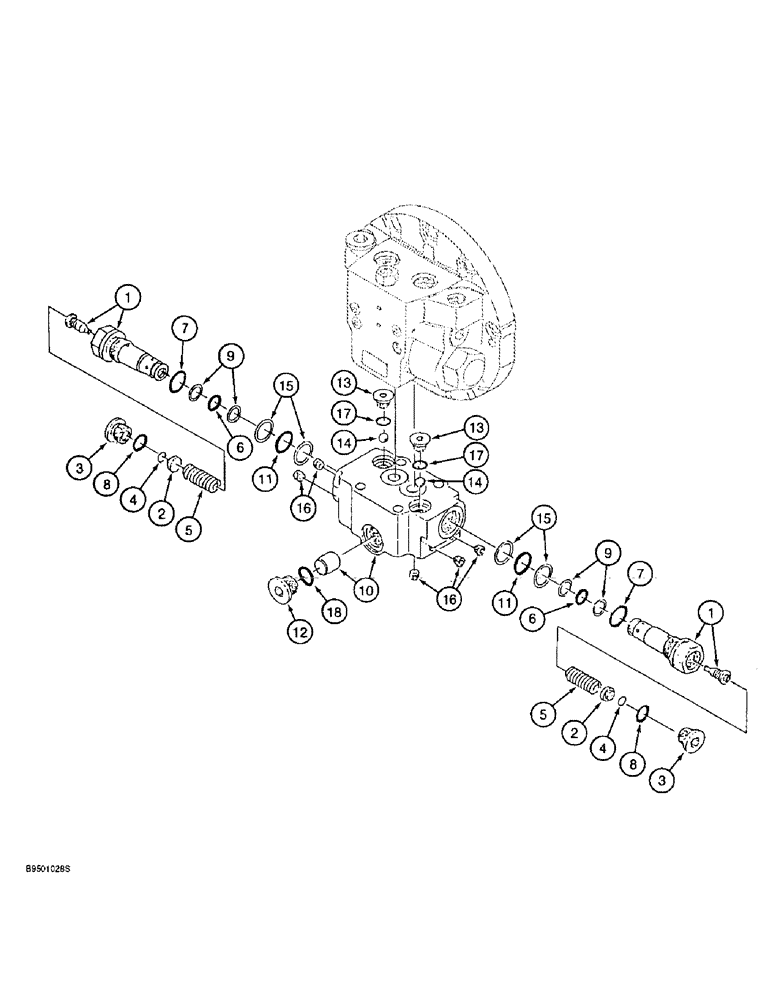

Схема запчастей Case 9020B - (6-005) - BASE PLATE ASSEMBLY, CONTROL VALVE ASSEMBLY - PRIOR TO SN DAC0202754 (06) - POWER TRAIN
15
4
5
9
1
7
6
6
17
15
10
16
12
16
1
17
4
3
14
2
11
9
14
5
8
18
3
2
13
11
7
13
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

161320A1

MOTOR, HYDRAULIC

Track Drive; Includes All Parts on Figures 6-003 - 6-005

1шт.

161322A1

VALVE

Base Plate; Incl. 1 - 18

1шт.

161827A1

VALVE

Incl. 1 - 9

2шт.

1

NSS

NOT SOLD SEPARAT

Sleeve

1шт.

2

NSS

NOT SOLD SEPARAT

Valve

1шт.

3

NSS

NOT SOLD SEPARAT

Cap

1шт.

4

NSS

NOT SOLD SEPARAT

Shim

1шт.

5

NSS

NOT SOLD SEPARAT

Spring

1шт.

6

154475A1

O-RING

1шт.

7

154491A1

O-RING

1шт.

8

154483A1

O-RING

1шт.

9

153961A1

BACK-UP RING

2шт.

161822A1

BODY

Incl. 10 - 18

1шт.

10

161041A1

KIT

Body, Piston

1шт.

11

154491A1

O-RING

2шт.

12

154492A1

O-RING

1шт.

13

161032A1

PLUG

2шт.

14

160979A1

BALL

2шт.

15

153973A1

BACK-UP RING

4шт.

16

155490A1

PLUG

5шт.

17

154467A1

O-RING,10.8mm ID x 2.4mm Width

2шт.

18

154487A1

O-RING

1шт.
