(6-004) - TRACK DRIVE MOTOR ASSEMBLY, BASE PLATE ASSEMBLY - PRIOR TO SN DAC0202754

Запчасти Case 9020B (6-004) - TRACK DRIVE MOTOR ASSEMBLY, BASE PLATE ASSEMBLY - PRIOR TO SN DAC0202754 (06) - POWER TRAIN

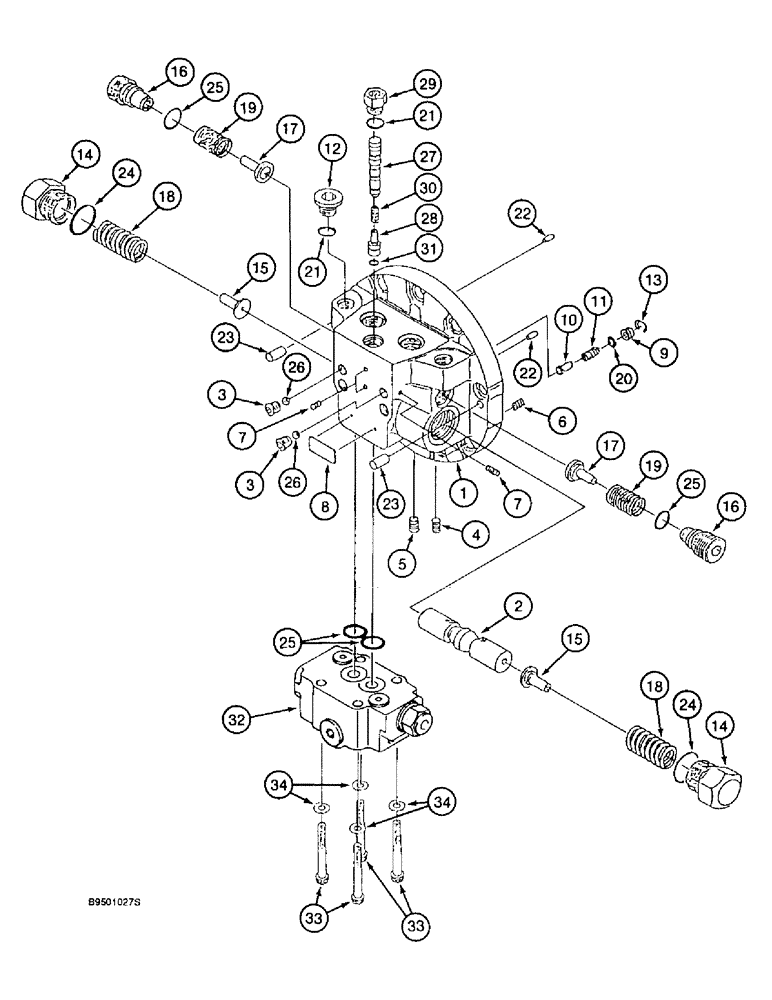

Схема запчастей Case 9020B - (6-004) - TRACK DRIVE MOTOR ASSEMBLY, BASE PLATE ASSEMBLY - PRIOR TO SN DAC0202754 (06) - POWER TRAIN
19
11
14
17
22
3
19
15
21
26
17
3
7
4
12
18
23
9
7
25
30
18
24
28
2
6
13
31
23
26
16
34
15
1
20
21
24
10
29
8
22
27
32
25
33
5
33
25
16
14
34
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

161320A1

MOTOR, HYDRAULIC

Track Drive; Includes All Parts on Figures 6-003 - 6-005

2шт.

161826A1

FLANGE

Incl. 1 - 8

2шт.

1

NSS

NOT SOLD SEPARAT

Plate

1шт.

2

NSS

NOT SOLD SEPARAT

Spool

1шт.

3

151026A1

PLUG

Port

2шт.

4

155680A1

EXPANDER

Base Plate

1шт.

5

155490A1

PLUG

Port, Base Plate

3шт.

6

161828A1

ORIFICE

Base Plate

1шт.

7

160984A1

EXPANDER

Port, Base Plate

3шт.

8

NSS

NOT SOLD SEPARAT

Name Plate

1шт.

9

155581A1

SEAT, VALVE

1шт.

10

160932A1

VALVE

1шт.

11

156068A1

SPRING

1шт.

12

155492A1

PLUG

1шт.

13

155580A1

RING

1шт.

14

155474A1

PLUG

2шт.

15

161840A1

STOP

2шт.

16

155476A1

PLUG

2шт.

17

155943A1

VALVE

2шт.

18

156074A1

SPRING

2шт.

19

156073A1

SPRING

2шт.

20

154459A1

O-RING

1шт.

21

154487A1

O-RING

2шт.

22

837-5012

DOWEL,M5 x 12

2шт.

23

837-10028

DOWEL,M10 x 28

2шт.

24

154539A1

O-RING

2шт.

25

154491A1

O-RING

4шт.

26

160979A1

BALL

2шт.

27

160934A1

SPOOL

1шт.

28

160866A1

STOP

1шт.

29

160991A1

JOINT

1шт.

30

160958A1

SPRING

1шт.

31

155087A1

O-RING

1шт.

32

161322A1

VALVE

Base Plate; See Figure 6-005

1шт.

33

863-8065

HEX SOC SCREW,M8 x 65mm, Cl 12.9

4шт.

34

156188A1

SPRING WASHER

4шт.
