(6-003) - TRACK DRIVE ASSEMBLY, MOTOR ASSEMBLY - PRIOR TO SN DAC0202754

Запчасти Case 9020B (6-003) - TRACK DRIVE ASSEMBLY, MOTOR ASSEMBLY - PRIOR TO SN DAC0202754 (06) - POWER TRAIN

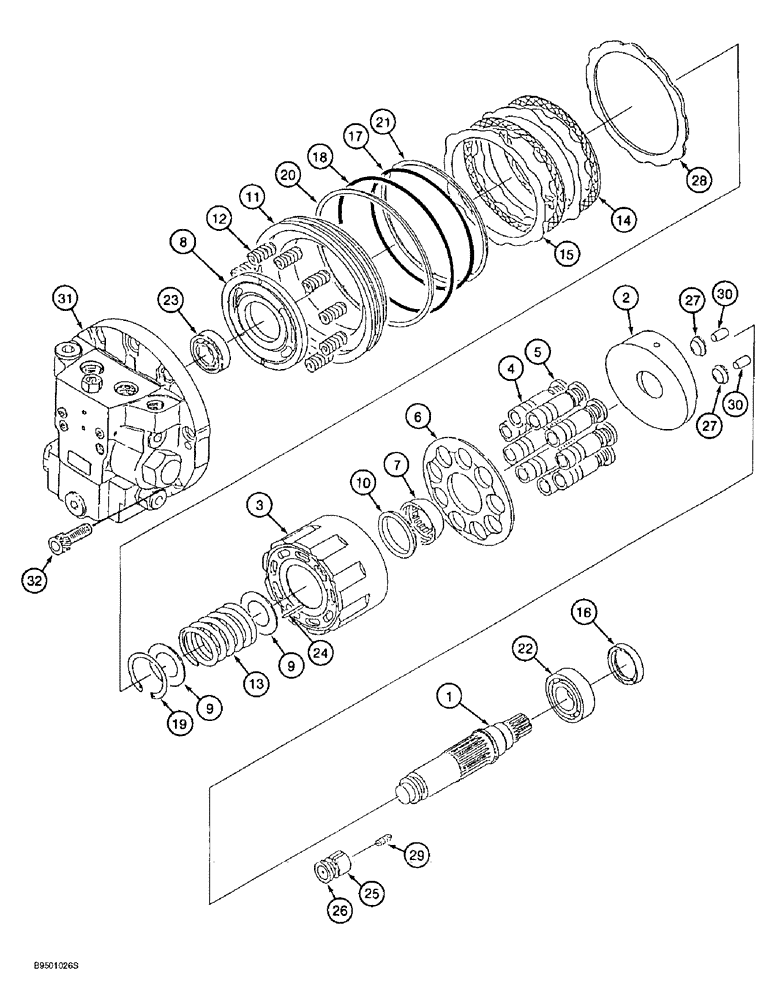

Схема запчастей Case 9020B - (6-003) - TRACK DRIVE ASSEMBLY, MOTOR ASSEMBLY - PRIOR TO SN DAC0202754 (06) - POWER TRAIN
30
23
19
4
10
9
7
12
24
14
3
8
11
28
15
17
16
27
2
30
25
31
13
22
20
29
27
18
1
26
32
5
9
6
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

161320A1

MOTOR, HYDRAULIC

Track Drive; Includes All Parts on Figures 6-003 - 6-005

2шт.

1

161819A1

SHAFT

Track Drive Motor

1шт.

2

161838A1

PIVOT PLATE

1шт.

3

161834A1

CYLINDER

1шт.

161824A1

PISTON

Incl. 4, 5

1шт.

4

NSS

NOT SOLD SEPARAT

Piston

9шт.

5

NSS

NOT SOLD SEPARAT

Shoe

9шт.

6

161821A1

RETAINER

1шт.

7

161836A1

BALL

Steel

1шт.

8

161839A1

LARGE PLATE

PLATE, LARGE

1шт.

9

160971A1

WASHER

2шт.

10

161833A1

WASHER

1шт.

11

160933A1

PISTON

Brake

1шт.

12

160955A1

SPRING

10шт.

13

161829A1

SPRING

1шт.

14

161837A1

LARGE PLATE

PLATE, LARGE

2шт.

15

160989A1

DISC

2шт.

16

161817A1

OIL SEAL

1шт.

17

154804A1

O-RING

1шт.

18

154845A1

O-RING

1шт.

19

161816A1

RING, SNAP

RING SNAP

1шт.

20

160800A1

BACK-UP RING

1шт.

21

160801A1

BACK-UP RING

1шт.

22

161830A1

BALL BEARING

Shaft

1шт.

23

161831A1

BALL BEARING

Shaft

1шт.

24

161832A1

ROLLER

3шт.

161825A1

PISTON

Incl. 25, 26

1шт.

25

NSS

NOT SOLD SEPARAT

Piston

1шт.

26

NSS

NOT SOLD SEPARAT

Shoe

1шт.

27

161818A1

PIVOT

2шт.

28

160990A1

DISC

1шт.

29

160957A1

SPRING

1шт.

30

161820A1

COTTER PIN

2шт.

31

161826A1

FLANGE

See Figure 6-009

1шт.

32

861-14040

HEX SOC SCREW,M14 x 40mm, Cl 12.9

9шт.
