(8-153) - SWING REDUCTION GEAR ASSEMBLY LN00104

Запчасти Case 9010B (8-153) - SWING REDUCTION GEAR ASSEMBLY LN00104 (08) - HYDRAULICS

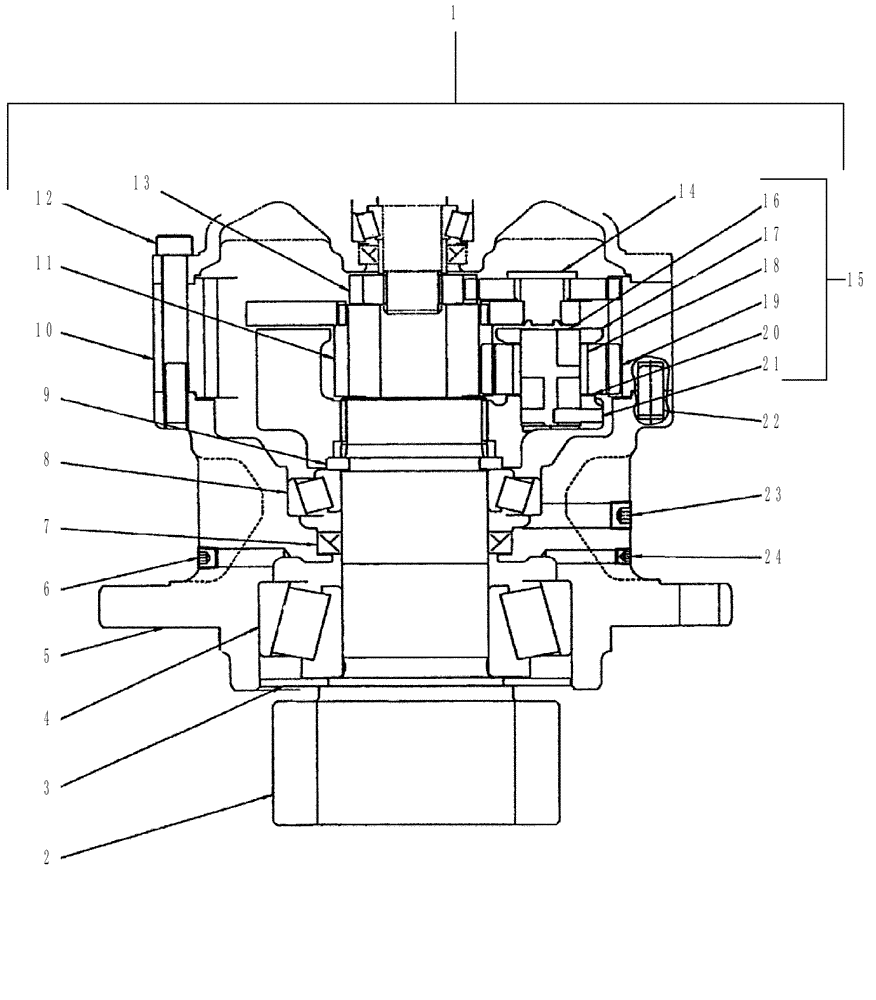

Схема запчастей Case 9010B - (8-153) - SWING REDUCTION GEAR ASSEMBLY LN00104 (08) - HYDRAULICS
9
19
10
17
16
13
24
22
12
7
3
21
6
1
2
11
8
4
15
20
5
18
23
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

LB00938

SHAFT

1шт.

3

LR01056

PLATE

1шт.

4

LB00939

TAPERED BEARING

1шт.

5

LW00429

CASE

Gear Case

1шт.

6

151026A1

PLUG

1шт.

7

LE01113

OIL SEAL

1шт.

8

LB00940

TAPERED BEARING

1шт.

9

LH00385

COLLAR

2шт.

10

LC00237

RING GEAR

1шт.

11

155264A1

PINION

1шт.

12

863-12100

HEX SOC SCREW,M12 x 100mm, Cl 12.9

8шт.

13

160821A1

SUN GEAR

1шт.

13

LNM0602

GEAR SET

1шт.

14

LNM0601

PLANETARY GEAR

1шт.

15

LC00238

PLANETARY GEAR

Contains 16-21

1шт.

16

NSS

NOT SOLD SEPARAT

Shaft

3шт.

17

NSS

NOT SOLD SEPARAT

Holder

1шт.

18

NSS

NOT SOLD SEPARAT

Splined Bushing

3шт.

19

NSS

NOT SOLD SEPARAT

Splined Gear

3шт.

20

NSS

NOT SOLD SEPARAT

Thrust Plate

3шт.

21

NSS

NOT SOLD SEPARAT

Splined pin

3шт.

22

LA00899

DOWEL

2шт.

23

151030A1

PLUG

1шт.

24

LK00053

PLUG

1шт.
