Запчасти Case 310F (114) - SIDE PLATE, PIVOT BAR, AND DRAWBAR GUIDE (4 ROLLER TRACK) (04) - UNDERCARRIAGE

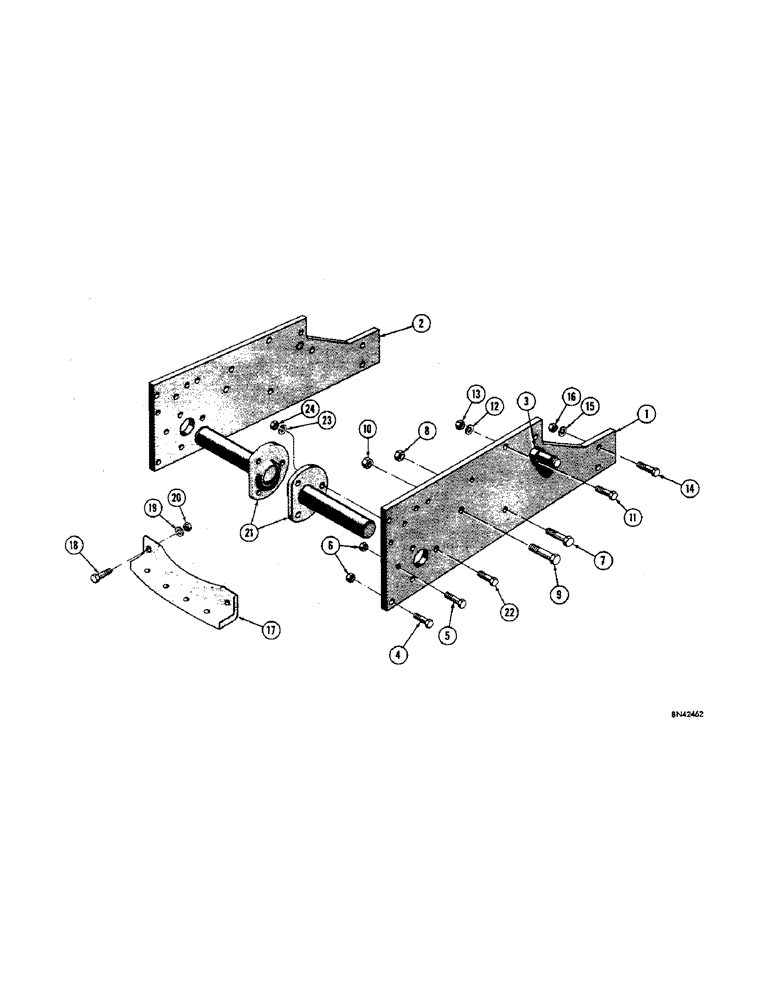

Схема запчастей Case 310F - (114) - SIDE PLATE, PIVOT BAR, AND DRAWBAR GUIDE (4 ROLLER TRACK) (04) - UNDERCARRIAGE

Артикул

Название

Примечание

Количество

1

D30574

PLATE - side (Includes ref. #3)

1шт.

2

D30575

COVER PLATE

PLATE - side

1шт.

3

D29032

STUD - pivot, leaf spring bracket

1шт.

4

D29721

BOLT

- body fit, side plate to inner final drive housing (3/4" - 16 NF x 2-1/2")

4шт.

5

14-1240

BOLT,Hex, 3/4" - 16 x 2-1/2", Gr 5

HHCS - side plate to inner final drive housing (3/4" - 16 NF x 2-1/2")

2шт.

6

231-46112

LOCK NUT,3/4"-16, GB

NUT - lock (3/4" - 16 NF)

6шт.

7

14-1244

BOLT,Hex, 3/4" - 16 x 2-3/4", Gr 5

HHCS - side plate to torque tube (3/4" - 16 NF x 2-3/4")

2шт.

8

231-46112

LOCK NUT,3/4"-16, GB

NUT - lock (3/4" - 16 NF)

2шт.

9

33047

BOLT,Hex, 1" - 14 x 3 3/32"

- body fit, side plate to torque tube (1" - 14 NF x 3-3/32")

4шт.

10

232-46116

LOCK NUT,1"-14, GC

NUT - lock (1" - 14 NF)

4шт.

11

14-1032

BOLT,Hex, 5/8" - 18 x 2", Gr 5

10шт.

12

92-10

LOCK WASHER,5/8"

WASHER, LOCK, 5/8"

10шт.

13

25-1110

NUT,5/8"-18, G5

- hex. (5/8" - 18 NF)

10шт.

14

14-1036

BOLT,Hex, 5/8" - 18 x 2-1/4", Gr 5

Forward support plate and side plate to track channel Hex, 5/8"-18 x 2 1/4", G5

4шт.

15

92-10

LOCK WASHER,5/8"

WASHER, LOCK, 5/8"

4шт.

16

25-1110

NUT,5/8"-18, G5

- hex. (5/8" - 18 NF)

4шт.

17

32662

RICE TOOTH

GUIDE - drawbar

1шт.

18

14-1232

BOLT,Hex, 3/4" - 16 x 2", Gr 5

HHCS - 3/4" - 16 NF x 2"

2шт.

19

92-12

LOCK WASHER,3/4"

WASHER, LOCK, 3/4"

2шт.

20

25-1112

NUT,3/4"-16, G5

- hex. (3/4" - 16 NF)

2шт.

21

D27542

BAR - pivot

2шт.

22

14-1240

BOLT,Hex, 3/4" - 16 x 2-1/2", Gr 5

HHCS - 3/4" - 16 NF x 2-1/2"

6шт.

23

92-12

LOCK WASHER,3/4"

WASHER, LOCK, 3/4"

6шт.

24

25-1112

NUT,3/4"-16, G5

- hex. (3/4" - 16 NC)

6шт.

Выбрано товаров: 24
