Запчасти Case 450 (064) - D45731 STARTER, (188) DIESEL ENGINE, WITH 9 TOOTH DRIVE PINION (06) - ELECTRICAL SYSTEMS

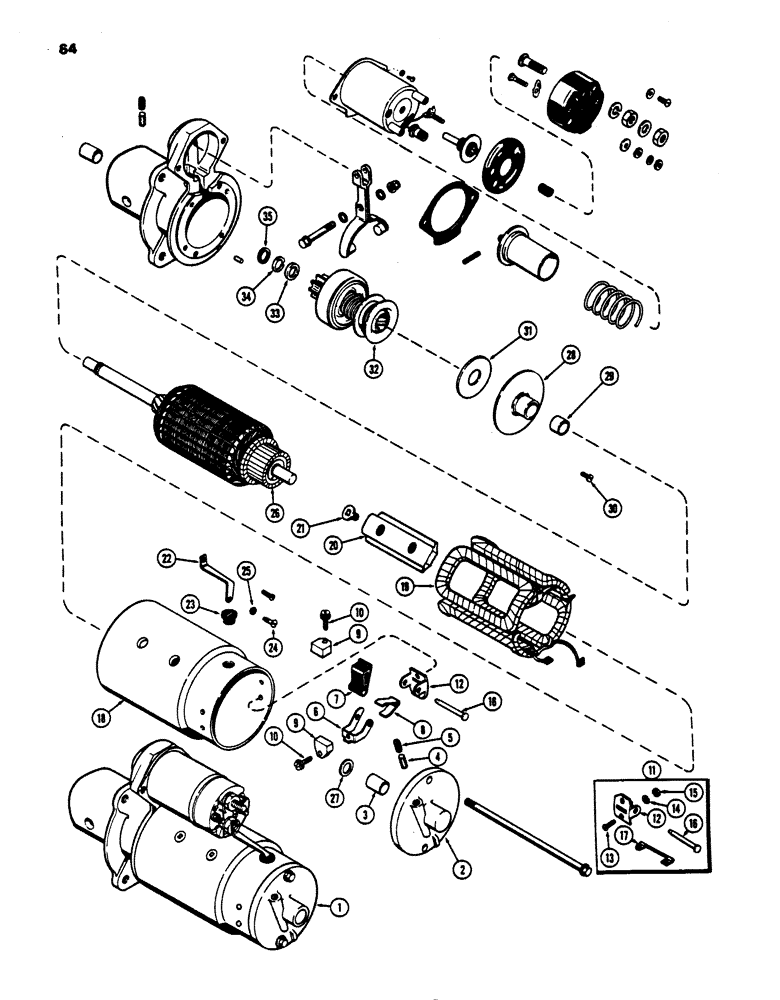

Схема запчастей Case 450 - (064) - D45731 STARTER, (188) DIESEL ENGINE, WITH 9 TOOTH DRIVE PINION (06) - ELECTRICAL SYSTEMS

Артикул

Название

Примечание

Количество

1

D45731

X

STARTER ASSY. - (Delco #1108688)(Replaces D39988), Includes: Ref.#2 - 62

1шт.

2

A25304

FRAME

ASSY. - commutator end

1шт.

3

A45152

BUSHING

- (9/16 x 11/16 x 25/32") (Replaces R15020)

1шт.

4

A41979

WICK

- oiler

1шт.

5

221-1041

PLUG

- oil wick hole (1/8" P.T., sltd. hd.)

1шт.

6

A40217

HOLDER

- brush (grounded)

2шт.

7

R15027

HOLDER

- brush (insulated)

2шт.

8

A25359

SPRING

- brush pressure

2шт.

9

A25356

BRUSH, COMMUTATOR

BRUSH

4шт.

10

D32481

SELF-TAP SCREW,Sltd Pan Hd, #8-32 x 13/16", w/LW

SCREW - brush (#8-32 x 13/16" sltd. hd. w/skpf. washer)

4шт.

11

A25379

KIT

SUPPORT KIT - brush holder, Includes: Ref.#12 - 17

2шт.

12

NSS

NOT SOLD SEPARAT

SUPPORT

1шт.

13

173-212

SCREW,Sl Rnd Hd, #10 - 24 x 1/2"

- supt. to frame (#10-24 x 1/2" rd. hd.)

2шт.

14

192-18

LOCK WASHER,Helical Spring, #10, 0.196" ID, CST, ZND

WASHER, LOCK, #10

2шт.

15

R15032

X

NUT - #10-24 hex

2шт.

16

R15035

PIN

- brush holder

1шт.

17

A42494

ELECTRICAL WIRE

LEAD - brush ground

1шт.

18

NSS

NOT SOLD SEPARAT

FRAME - starter body

1шт.

19

A25548

COIL

ASSY. - field

1шт.

20

A25391

SHOE

- pole

4шт.

21

74-612

SCREW,3/8" - 24 x 3/4"

- pole shoes (3/8 x 5/8" N.F., flat hd.)

8шт.

22

A40225

CONNECTOR, ELEC

CONNECTOR -, Serial Range: field-solenoid

1шт.

23

A41980

GROMMET

- connector insulating (in frame)

1шт.

24

173-221

SCREW,Sl Rnd Hd, #10 - 32 x 7/16"

- connector to coil (#10-32 x 7/16" rd. hd.)

1шт.

25

192-18

LOCK WASHER,Helical Spring, #10, 0.196" ID, CST, ZND

WASHER, LOCK, #10

1шт.

26

A25547

ARMATURE

1шт.

27

A41917

WASHER,14.25mm ID x 24.89mm OD x 1.57mm Thk

- thrust, (at comm. end)

1шт.

28

A40215

PLATE ASSY.

- center bearing, Includes: Ref.#29

1шт.

29

R15038

BUSHING

- center brg. (3/4 x 13/16 x 23/32")

1шт.

30

A41959

SCREW,#10 - 32 x 3/8"

- center brg. to drive hsg.

2шт.

31

R15043

WASHER

- thrust, center bearing

1шт.

32

A41871

DRIVE

ASSY. - (with 9 teeth)

1шт.

33

R15049

COLLAR

- drive stop

1шт.

34

R15048

RING

- snap, stop collar retaining

1шт.

35

A25385

WASHER

- thrust, drive end

1шт.

Выбрано товаров: 35
