Запчасти Case 550G (5-08) - ROLLER ASSEMBLIES (04) - UNDERCARRIAGE

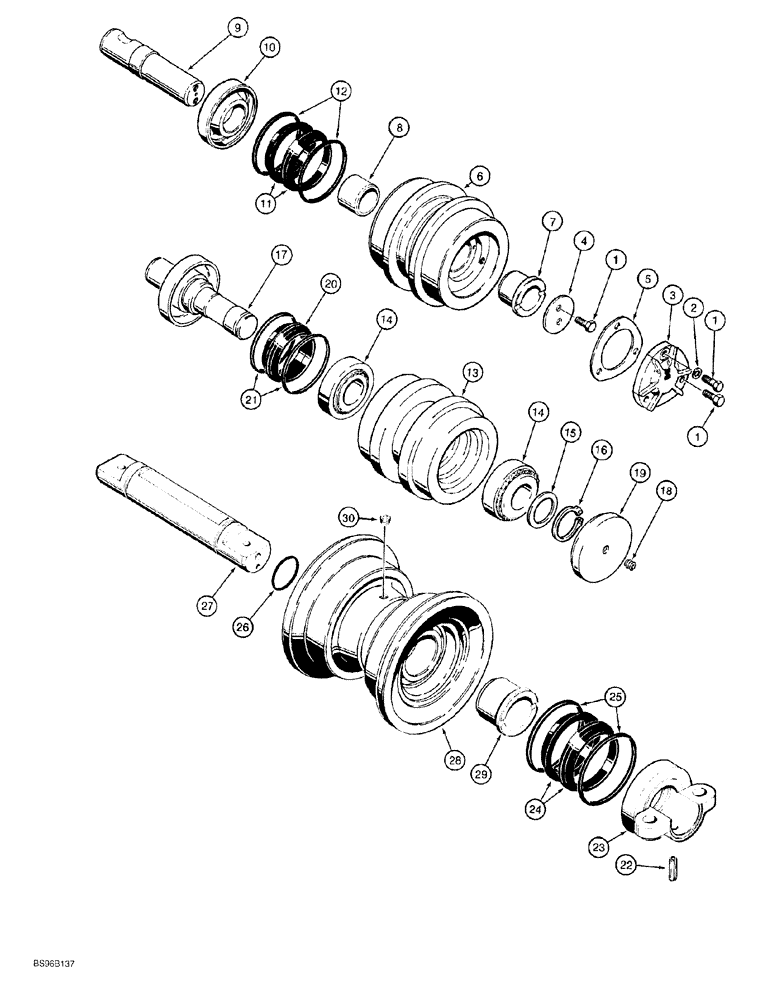

Схема запчастей Case 550G - (5-08) - ROLLER ASSEMBLIES (04) - UNDERCARRIAGE
17
1
10
1
27
13
14
18
11
7
3
23
21
5
1
25
2
8
14
20
28
16
19
29
9
26
6
22
4
15
12
30
24

Артикул

Название

Примечание

Количество

R33965

ROLLER

ASSY. carrier, track, used on all models prior to models with extended life track, no longer available, order 198941A1 shown below, Includes: Ref. 1 - 12

2шт.

1

614-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd

5шт.

2

D32117

COPPER WASHER

1шт.

3

R33959

CYLINDER END CAP

carrier roller

1шт.

4

R33960

PLATE

retainer

1шт.

5

R33964

GASKET

cover

1шт.

R33967

CARRIER

HUB ASSY. roller, Includes: Ref. 6 - 8

1шт.

6

NSS

NOT SOLD SEPARAT

HUB carrier roller

1шт.

7

R33951

BUSHING

roller, with flange

1шт.

8

R33958

BUSHING

roller, without flange

1шт.

R33969

SHAFT

ASSY. carrier roller, Includes: Ref. 9 and 10

1шт.

9

NSS

NOT SOLD SEPARAT

SHAFT carrier roller

1шт.

10

R33962

RETAINER

seal

1шт.

R33607

SEAL

ASSY. face, carrier roller, Includes: Ref. 11 and 12

2шт.

11

NSS

NOT SOLD SEPARAT

RING seal

2шт.

12

N6847

O-RING,75mm ID x 8mm Width

face seal

2шт.

198941A1

ROLLER ASSY.

carrier, used on all models including models with extended life track, Includes: Ref. 13 - 21

2шт.

13

NSS

NOT SOLD SEPARAT

HUB carrier roller

1шт.

14

NSS

NOT SOLD SEPARAT

BEARING tapered roller, Replaces: 198999A1

2шт.

15

NSS

NOT SOLD SEPARAT

SPACER roller

1шт.

16

NSS

NOT SOLD SEPARAT

RING external heavy retaining, No. 40

1шт.

17

NSS

NOT SOLD SEPARAT

SHAFT carrier roller

1шт.

18

NSS

NOT SOLD SEPARAT

PLUG hex socket

1шт.

19

NSS

NOT SOLD SEPARAT

COVER end, use with Ref. 21A No. 601 Loctite

1шт.

20

NSS

NOT SOLD SEPARAT

SEAL ASSY. face, Includes: Ref. 21

1шт.

21

NSS

NOT SOLD SEPARAT

O-RING face seal

2шт.

21a

B17069

LOCTITE

hi-strength, No. 601, 2 oz. (50 ml), see Ref. 19, not illustrated

1шт.

R57357

TRACK ROLLER

track, Includes: Ref. 22 - 30

12шт.

22

R33570

PIN

roll, bracket retaining, track roller assy.

2шт.

23

R33568

BRACKET

BRACKET track roller assy. mounting and shaft support

2шт.

S113075

SEAL

face, track roller assy., Includes: Ref. 24 and 25

2шт.

24

NSS

NOT SOLD SEPARAT

RING seal, track roller assy.

2шт.

25

N6846

O-RING,75.7mm ID x 9.5mm Width

face seal, track roller assy.

2шт.

26

238-5224

O-RING,0.139" Thk x 1.734" ID, -224, Cl 5, 75 Duro

Track roller assy

2шт.

27

R33569

SHAFT

roller, track roller assy.

1шт.

R57360

ROLLER ASSY.

track, Includes: Ref. 28 - 30

1шт.

28

NSS

NOT SOLD SEPARAT

HUB track roller assy.

1шт.

29

R33556

BUSHING,50.28mm ID x 70.5mm OD x 46mm L

flanged, track roller assy.

2шт.

30

R33557

PLUG

hex socket, track roller assy.

1шт.

Выбрано товаров: 39
