Запчасти Case 550G (5-04) - TRACK ADJUSTER AND IDLER MOUNTING (04) - UNDERCARRIAGE

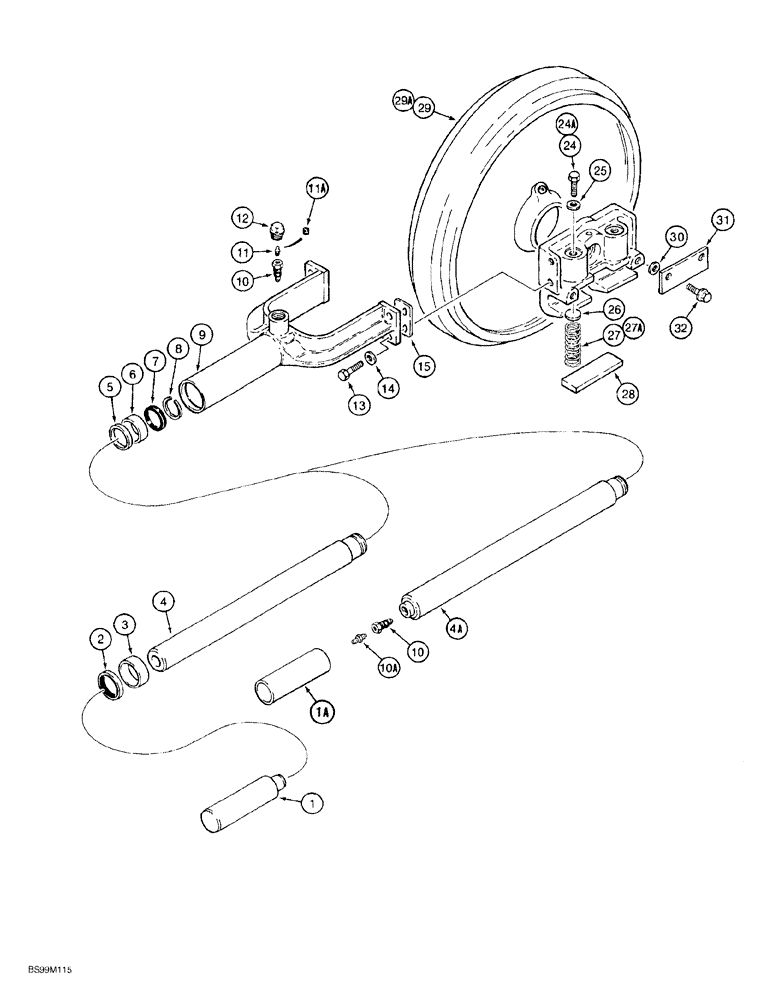

Схема запчастей Case 550G - (5-04) - TRACK ADJUSTER AND IDLER MOUNTING (04) - UNDERCARRIAGE
29a
27a
4
14
2
5
8
12
29
32
10a
10
24a
24
11a
10
26
28
25
15
1a
7
9
27
3
11
30
4a
1
31
6
13

Артикул

Название

Примечание

Количество

1

R58451

SPACER

piston, used on steel track models

2шт.

1a

125061A1

TUBE,39.7 mm ID, 54 mm OD

SPACER piston, used on rubber track models

2шт.

R58480

FORK

ADJUSTER ASSY. track, used on steel track models, Includes: Ref. 2 - 12

2шт.

125636A1

CYLINDER ASSY.

ADJUSTER track, used on rubber track models, Includes: Ref. 2 - 12

2шт.

2

D95144

WIPER SEAL,50.77mm ID x 63.52mm OD x 7.92mm Thk

Wiper - piston rod

1шт.

Part of Track Adjuster Seal Kit P/N 103729A1

1шт.

3

D35503

RING,50.7mm ID x 60.35mm OD x 22.23mm Thk

piston, recoil housing end

1шт.

Part of Track Adjuster Seal Kit P/N 103729A1

1шт.

4

R58450

PISTON

track adjuster, used on steel track models

1шт.

4a

125110A1

PISTON

track adjuster, used on rubber track models

1шт.

5

R51794

PISTON RING,Square, 5.1mm Thk x 44.46mm ID

backup, bushing

1шт.

Part of Track Adjuster Seal Kit P/N 103729A1

1шт.

6

D37289

BUSHING,44.35mm ID x 53.92mm OD x 19.05mm L

piston, yoke end

1шт.

Part of Track Adjuster Seal Kit P/N 103729A1

1шт.

7

D95382

SEAL,44.27mm ID x 54.05mm OD x 10.69mm Thk

U-cup, piston

1шт.

Part of Track Adjuster Seal Kit P/N 103729A1

1шт.

8

A27085

RING

retaining, piston

1шт.

Part of Track Adjuster Seal Kit P/N 103729A1

1шт.

9

R42184

YOKE

UNIVERSAL JOINT YOKE track adjuster

1шт.

10

D35287

CHECK VALVE,5/8" - 18

check, track adjuster

1-2шт.

10a

218-442

HYD CONNECTOR,1/2" - 20 Male JIC x 1/8" - 27 Male NPTF

ADAPTER straight, 1/2"-20 flare x 1/8" PT, used with Ref. 4A only on rubber track models

1шт.

11

219-1

LUBE NIPPLE,1/8" - 27 NPTF

Used on steel track models only

1шт.

11a

217-428

PLUG,Hex Soc, 1/8" - 27 NPTF

Used on rubber tracks only

1шт.

12

221-29

DRAIN PLUG,Sq Hd, 1 1/4"-11 1/2 NPTF

1шт.

13

413-820

BOLT,Hex, 1/2" - 13 x 1-1/4", Gr 5

8шт.

14

496-21053

WASHER,17/32" x 1 1/16" x .134"

Hardened

8шт.

15

R37875

SHIM,0.813mm Thk

(.032"), Track adjuster, if used

1шт.

24

413-612

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5

Used with Ref. 27, R58621 spring

8шт.

24a

413-614

BOLT,Hex, 3/8" - 16 x 7/8", Gr 5

Used with Ref. 27A, 188866A1 spring

8шт.

Part of Idler Kit P/N 297032A1

1шт.

25

495-21044

WASHER,3/8"

(flat, 7/16" x 1" x 5/64")

8шт.

Part of Idler Kit P/N 297032A1

1шт.

26

R33245

SPRING SEAT

8шт.

Part of Idler Kit P/N 297032A1

1шт.

27

R58621

SPRING

recoil, open coil, no longer available, order Ref. 27A, 188866A1 spring, and Ref. 24A, 413-614 bolt

8шт.

27a

188866A1

SHOCK ABSORBER

SPRING sealed rubber-coated

8шт.

Part of Idler Kit P/N 297032A1

1шт.

28

R58720

LARGE PLATE

PLATE, LARGE wear

4шт.

Part of Idler Kit P/N 297032A1

1шт.

29

R58710

FRONT IDLER

ASSY. track, used on all models except models with extended life track, see Figure 5-06, no longer available, order 199076A1 shown below

2шт.

29a

199076A1

FRONT IDLER

ASSY. track, used on all models including models with extended life track, see Figure 5-06

2шт.

30

D44330

SHIM,.031" Thk

(21/32" ID x 1-1/4" OD)

1шт.

31

R49772

LARGE PLATE

PLATE, LARGE idler guide

4шт.

32

413-1024

BOLT,Hex, 5/8" - 11 x 1-1/2", Gr 5

8шт.

103729A1

KIT

seal, track adjuster, Includes: Ref. 2, 3 and 5 - 8

1шт.

297032A1

KIT

idler, will service one idler, Includes: Ref. 24A, 25, 26, 27A, and 28 shown above and Ref. 24 and 34 in Figure 5-02

1шт.
