Запчасти Case 550G (9-12) - UNDERCARRIAGE GUARDS AND REAR TRANSMISSION GUARDS (04) - UNDERCARRIAGE

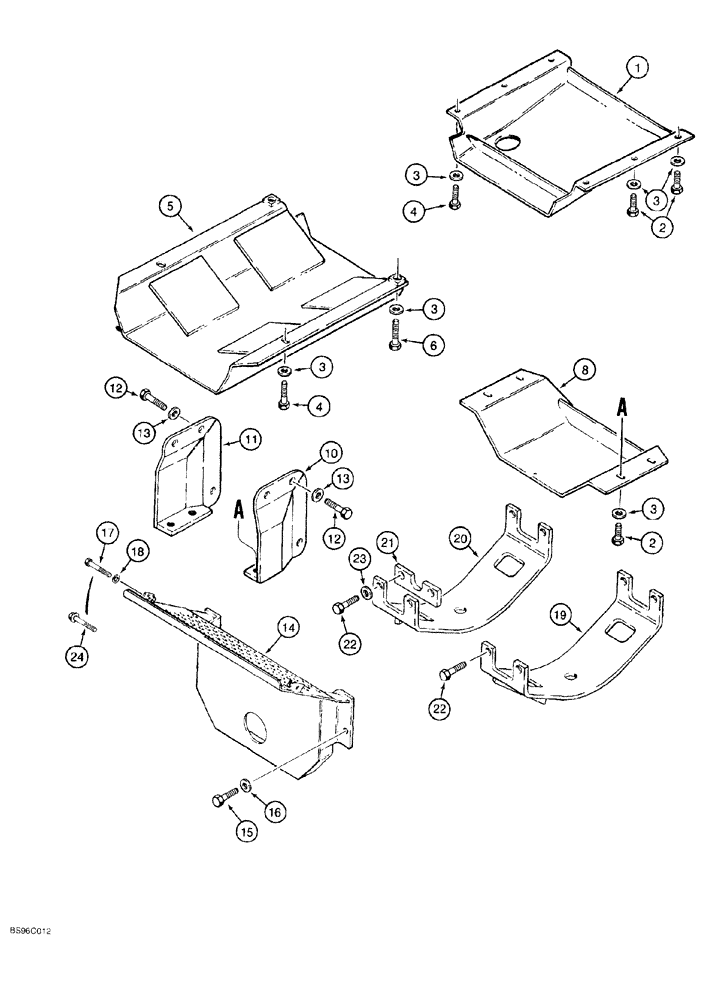

Схема запчастей Case 550G - (9-12) - UNDERCARRIAGE GUARDS AND REAR TRANSMISSION GUARDS (04) - UNDERCARRIAGE
22
14
10
13
4
3
3
19
17
12
15
20
2
2
21
8
11
24
16
6
23
3
4
12
1
13
3
18
5
22
3

Артикул

Название

Примечание

Количество

1

R46842

GUARD

front, engine

1шт.

2

413-1024

BOLT,Hex, 5/8" - 11 x 1-1/2", Gr 5

4шт.

3

T53567

BEARING WASHER,16.66mm ID x 33.33mm OD x 3.43mm Thk

flat, hardened, special

14шт.

4

413-1032

BOLT,Hex, 5/8" - 11 x 2", Gr 5

4шт.

5

125071A1

SHIELD

GUARD center, torque converter and transmission

1шт.

6

413-1040

BOLT,Hex, 5/8" - 11 x 2-1/2", Gr 5

2шт.

8

R52242

GUARD

rear

1шт.

10

R58652

COVER

side, transmission, right-hand

1шт.

11

R58653

COVER

side, transmission, left-hand

1шт.

12

326-1232

BOLT,Hex, 3/4" - 10 x 2", Gr 8

6шт.

13

496-21081

WASHER,13/16" x 1 1/2" x .179", HDN

6шт.

14

R47231

GUARD

upper rear, transmission, used on models with no rear equipment

1шт.

15

413-1220

BOLT,Hex, 3/4" - 10 x 1-1/4", Gr 5

hex, 3/4" NC x 1-1/4"

2шт.

16

D34666

WASHER,33.34mm ID x 63.5mm OD x 2.38mm Thk

flat, special, 3/4", if used

2шт.

16

496-41081

WASHER,13/16" x 1 3/4" x .219", HDN

If used

2шт.

17

413-820

BOLT,Hex, 1/2" - 13 x 1-1/4", Gr 5

Replaced by Ref. 24, 160-107

2шт.

18

80679

LOCK WASHER,1/20.507 CST ZND

If used

2шт.

19

R57718

GUARD ASSY.

final drive, right-hand, no longer available, order R57675 Ref. 20A below

1шт.

Not recommended on models with rubber track.

1шт.

20

R57719

GUARD ASSY.

final drive, left-hand, no longer available, order R57675 Ref. 20A below

1шт.

Not recommended on models with rubber track.

1шт.

20a

R57675

GUARD

final drive, both sides, not illustrated

2шт.

Not recommended on models with rubber track.

1шт.

21

R57676

SPACER

guard to final drive

2шт.

22

326-1244

BOLT,Hex, 3/4" - 10 x 2-3/4", Gr 8

Use with B17577 blue Loctite No. 242, shown below

8шт.

23

T53681

WASHER,19.84mm ID x 44.5mm OD x 5.559mm Thk

flat, hardened, special

4шт.

24

160-107

BOLT,Hex, 1/2" - 13 x 1 1/4", Gr 8, Full Thd

2шт.

B17577

LOCTITE

blue, No. 242, 6 ml tube

1шт.

Выбрано товаров: 28
