Запчасти Case 550G (5-18) - REAR PIVOT SHAFT AND RUBBER TRACK (04) - UNDERCARRIAGE

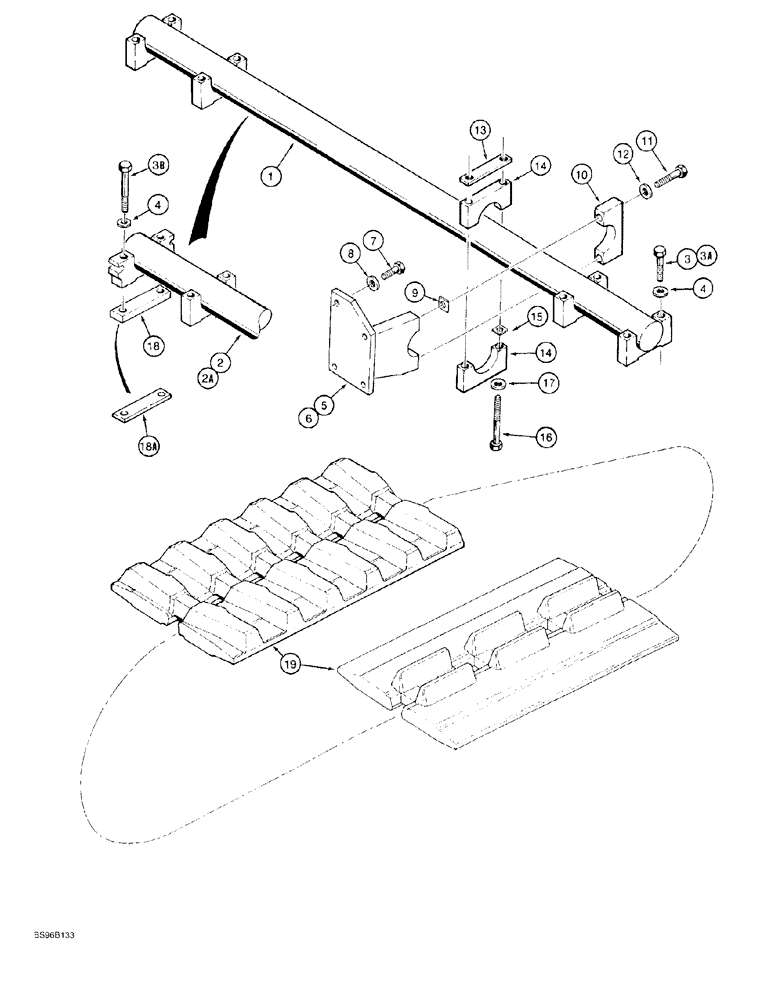

Схема запчастей Case 550G - (5-18) - REAR PIVOT SHAFT AND RUBBER TRACK (04) - UNDERCARRIAGE
19
17
12
3b
2a
9
14
15
7
8
3a
13
4
5
4
2
18a
16
10
1
18
3
14
11
6

Артикул

Название

Примечание

Количество

1

R53785

SHAFT

pivot, 1860 mm (73-1/4") overall mounting length, 64" gauge LGP models only, Serial Range: -JJG0215598

1шт.

1a

223829A1

BAR

SHAFT pivot, 1860 mm (73-1/4") long, 64" gauge LGP models only, not illustrated, Start Serial: JJG0215598

1шт.

2

100771A1

BAR ASSY.

SHAFT pivot, 1581 mm (62-1/4") long, 53" gauge long track models only, Serial Range: -JJG0215598

1шт.

2a

223830A1

BAR

SHAFT pivot, 1581 mm (62-1/4") long, 53" gauge long track models only, Start Serial: JJG0215598

1шт.

3

326-1264

BOLT,Hex, 3/4" - 10 x 4", Gr 8

Used on models without Ref. 18 spacer, use with B17577 blue Loctite No. 242 shown below, Serial Range: -JJG0215598

8шт.

3a

326-1276

BOLT,Hex, 3/4" - 10 x 4-3/4", Gr 8

Used on models without Ref. 18A spacer, use with B17577 blue Loctite No. 242, shown below, Start Serial: JJG0215598

8шт.

3b

326-1288

BOLT,Hex, 3/4" - 10 x 5-1/2", Gr 8

Used on models with either Ref. 18 or 18A spacer, use with B17577 blue Loctite No. 242, shown below

8шт.

4

D34666

WASHER,33.34mm ID x 63.5mm OD x 2.38mm Thk

flat, special, 3/4"

8шт.

5

R46896

SUPPORT

pivot shaft to final drive housing, right-hand

1шт.

6

R46897

SUPPORT

pivot shaft to final drive housing, left-hand, not illustrated

1шт.

7

113-2709

LOCK BOLT,Locking, 3/8"-10 x 2 1/2", G8

BOLT - hex. 3/4 NC x 2-1/2 inch

8шт.

8

T53681

WASHER,19.84mm ID x 44.5mm OD x 5.559mm Thk

flat, hardened, special

8шт.

9

R28516

SPACER

clamp, upper

2шт.

10

D34663

CLAMP

front, pivot shaft

2шт.

11

113-833

BOLT,Locking, 7/8" - 9 x 4", Gr 5

hex, chemical locking, 3/4" NC x 4"

4шт.

12

D34667

WASHER,23.02mm ID x 38.1mm OD x 3.57mm Thk

special

4шт.

13

D34722

BLOCK

tapped, clamp, top

2шт.

14

D34663

CLAMP

pivot shaft to main frame

4шт.

15

R28516

SPACER

front

2шт.

16

413-14120

BOLT,Hex, 7/8" - 9 x 7-1/2", Gr 5

hex, 7/8" NC x 7-1/2", use with B17577 blue Loctite No. 242 shown below

4шт.

17

D34667

WASHER,23.02mm ID x 38.1mm OD x 3.57mm Thk

special

4шт.

18

R58321

SPACER

pivot shaft, 1-1/2" x 6-1/2" x 1-1/4", models with rubber track, Serial Range: -JJG0215598

4шт.

18a

136106A1

SPACER

pivot shaft, 1-1/2" x 6-1/2" x 5/8", models with rubber track or extended life track, Start Serial: JJG0215598

4шт.

B17577

LOCTITE

blue, No. 242, 6 ml tube, see Ref. 3, 3A, 3B and 16

1шт.

19

118075A1

RUBBER

TRACK

2шт.

Выбрано товаров: 25
