Запчасти Case 550G (5-17A) - EXTENDED LIFE TRACK CHAIN, WITH SPLIT MASTER LINKS (04) - UNDERCARRIAGE

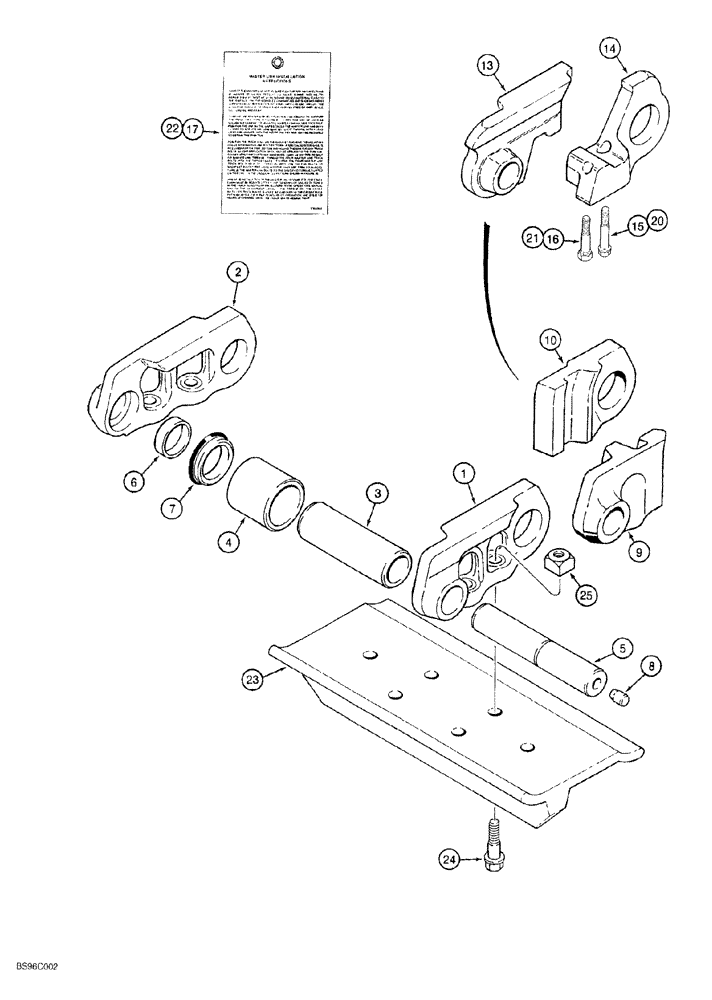

Схема запчастей Case 550G - (5-17A) - EXTENDED LIFE TRACK CHAIN, WITH SPLIT MASTER LINKS (04) - UNDERCARRIAGE
20
1
3
21
9
10
2
17
6
16
24
13
25
23
4
14
5
7
15
22
8

Артикул

Название

Примечание

Количество

220364A1

CHAIN (CE)

37 unit, extended life, master link with one bolt hole, no longer available, order 220398A1 shown below, Includes: Ref. 1 - 22

2шт.

220398A1

TRACK CHAIN

ASSY., 37 unit, extended life, master link with two bolt holes

2шт.

1

220208A1

LINK

track, right-hand

36шт.

Part of Chain Assy. Kit P/N 248111A1

1шт.

2

220207A1

LINK

track, left-hand

36шт.

Part of Chain Assy. Kit P/N 248111A1

1шт.

3

220353A1

BUSHING

track pin, 47 mm (1-7/8") O.D.

37шт.

Part of Chain Assy. Kit P/N 248111A1

1шт.

4

323874A1

BUSHING

rotating, Replaces: 135186A1

37шт.

Part of Chain Assy. Kit P/N 248111A1

1шт.

5

R57368

PIN

track

37шт.

Part of Chain Assy. Kit P/N 248111A1

1шт.

6

R52299

SEALING RING

SPACER

74шт.

Part of Chain Assy. Kit P/N 248111A1

1шт.

7

R52300

SEAL

track pin

74шт.

Part of Chain Assy. Kit P/N 248111A1

1шт.

8

R54334

PLUG,16mm

track pin

37шт.

Part of Chain Assy. Kit P/N 248111A1

1шт.

220297A1

LINK

ASSY. master, right-hand, with one bolt hole, 220364A1 chain assy., no longer available, order 221122A1 kit shown below, Includes: Ref. 9 and 10

1шт.

9

NSS

NOT SOLD SEPARAT

LINK track, master, right-hand, with one bolt hole, fits over track pin on outside of regular track link

1шт.

10

NSS

NOT SOLD SEPARAT

LINK track, master, right-hand, with one bolt hole, fits over track pin on outside of regular track link

1шт.

220296A1

LINK ASSY.

master, left-hand, with one bolt hole, 220364A1 chain assy., no longer available, order 221121A1 kit shown below, Includes: Ref. 11 and 12

1шт.

11

NSS

NOT SOLD SEPARAT

LINK track, master, left-hand, with one bolt hole, fits over track pin on outside of regular track link, not illustrated

1шт.

12

NSS

NOT SOLD SEPARAT

LINK track, master, left-hand, with one bolt hole, fits over track pin on outside of regular track link, not illustrated

1шт.

221122A1

KIT

master link, right-hand, 220398A1 chain assy., Includes: Ref. 13 - 17

1шт.

220558A1

LINK

ASSY. master, right-hand, with two bolt holes, no longer available, order 221122A1 kit shown above, Includes: Ref. 13 and 14

1шт.

13

NSS

NOT SOLD SEPARAT

LINK track, master, right-hand, fits over track pin on outside of regular track link

1шт.

14

NSS

NOT SOLD SEPARAT

LINK track, master, right-hand, fits over bushing on inside of regular track link

1шт.

15

135984A1

BOLT

special, 54 mm (2-1/8") long

1шт.

16

133796A1

BOLT

special, 73 mm (2-7/8") long

1шт.

17

178328A3

TAG

installation instructions, Replaces: 178328A1 and 178328A2

1шт.

221121A1

KIT

master link, left-hand, 220398A1 chain assy., Includes: Ref. 18 - 22

1шт.

220557A1

LINK ASSY.

master, left-hand, with two bolt holes, no longer available, order 221121A1 kit shown above, Includes: Ref. 18 and 19

1шт.

18

NSS

NOT SOLD SEPARAT

LINK track, master, left-hand, fits over track pin on outside of regular track link, not illustrated

1шт.

19

NSS

NOT SOLD SEPARAT

LINK track, master, left-hand, fits over bushing on inside of regular track link, not illustrated

1шт.

20

135984A1

BOLT

special, 54 mm (2-1/8") long

1шт.

21

133796A1

BOLT

special, 73 mm (2-7/8") long

1шт.

22

178328A3

TAG

installation instructions, Replaces: 178328A1 and 178328A2

1шт.

23

R57417

PLATE

SHOE track, 406 mm (16")

74шт.

24

R57374

BOLT

hex, special, 9/16" NF x 1-25/32"

296шт.

25

R57375

SQUARE NUT

square, special, 9/16" NF, not used on master link bolts

288шт.

26

345-140

SEALANT

ADHESIVE rubber, Scotch Grip No. 847, 1 pint can, not illustrated

1шт.

248111A1

KIT

KIT chain assy., Includes: Ref. 1 - 8 for one track link assy. and instruction sheet

1шт.

Выбрано товаров: 43
