Запчасти Case 550E (5-18) - REAR PIVOT SHAFT AND RUBBER TRACK, REAR PIVOT SHAFT (11) - TRACKS/STEERING

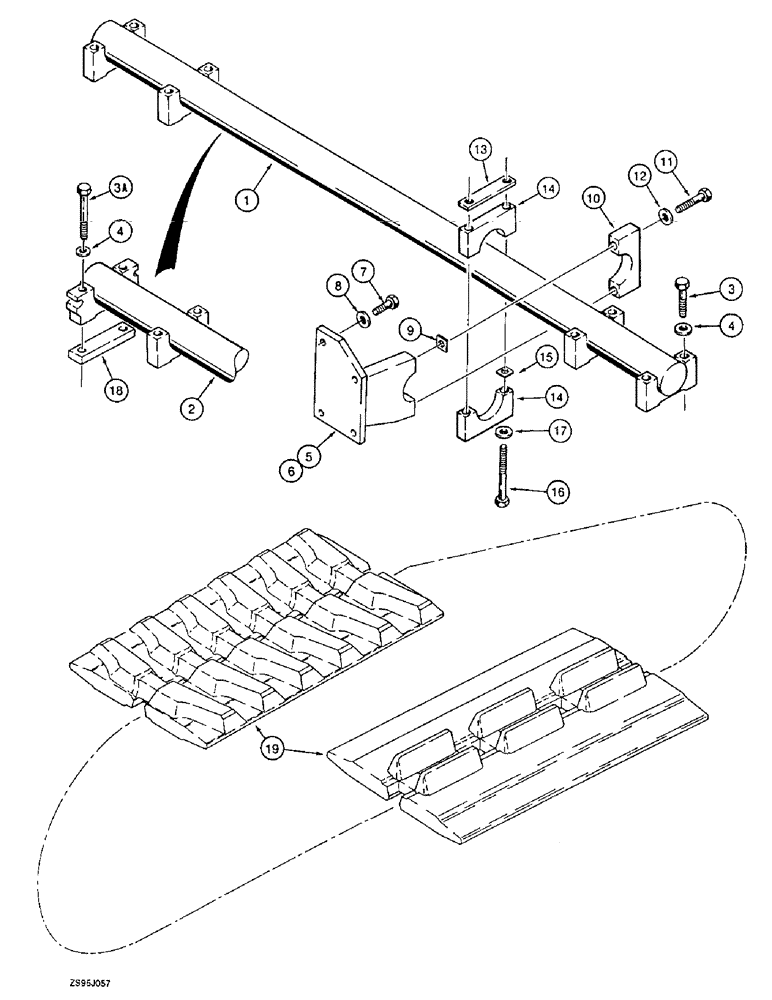

Схема запчастей Case 550E - (5-18) - REAR PIVOT SHAFT AND RUBBER TRACK, REAR PIVOT SHAFT (11) - TRACKS/STEERING
6
14
16
5
11
2
9
15
4
4
7
18
10
17
14
12
19
3a
3
13
8
1

Артикул

Название

Примечание

Количество

1

R53785

SHAFT

- pivot, LGP 64 inch gauge models, 73-1/4 inch (1861 mm) overall mounting length

1шт.

2

100771A1

BAR ASSY.

SHAFT - pivot, long track 53 inch gauge models with rubber or steel track, 62-1/4 inch (1581 mm) overall mounting length

1шт.

3

326-1264

BOLT,Hex, 3/4" - 10 x 4", Gr 8

8шт.

3a

326-1288

BOLT,Hex, 3/4" - 10 x 5-1/2", Gr 8

Models with rubber track Hex, 3/4"-10 x 5 1/2", G8

8шт.

4

D34666

WASHER,33.34mm ID x 63.5mm OD x 2.38mm Thk

- flat, special

8шт.

5

R46896

SUPPORT

BRACKET - pivot shaft to final drive housing, right-hand

1шт.

6

R46897

SUPPORT

BRACKET - pivot shaft to final drive housing, left-hand, not shown

1шт.

7

113-2709

LOCK BOLT,Locking, 3/8"-10 x 2 1/2", G8

BOLT - hex, 3/4 NC x 2-1/2 inch, grade 8, use with Loctite 242

8шт.

8

T53681

WASHER,19.84mm ID x 44.5mm OD x 5.559mm Thk

- flat, 3/4 inch, special, hardened

8шт.

9

R28516

SPACER

- clamp, upper

2шт.

10

D34663

CLAMP

- front, pivot shaft

2шт.

11

113-833

BOLT,Locking, 7/8" - 9 x 4", Gr 5

- hex, 3/4 NC x 4 inch, use with Loctite 242

4шт.

12

D34667

WASHER,23.02mm ID x 38.1mm OD x 3.57mm Thk

- special, hardened

4шт.

13

D34722

BLOCK

- tapped, clamp, top

2шт.

14

D34663

CLAMP

- to engine frame

4шт.

15

R28516

SPACER

- clamp, front

2шт.

16

413-14120

BOLT,Hex, 7/8" - 9 x 7-1/2", Gr 5

- hex, 7/8 NC x 7-1/2 inch

4шт.

17

D34667

WASHER,23.02mm ID x 38.1mm OD x 3.57mm Thk

- flat, 7/8 inch, special, hardened

4шт.

18

R58321

SPACER

- pivot shaft, models with rubber track

2шт.

19

118075A1

RUBBER

TRACK - rubber

2шт.

Выбрано товаров: 20
