(09-41) - CAB - AIR CONDITIONING DUCTS

Запчасти Case 650K (09-41) - CAB - AIR CONDITIONING DUCTS (09) - CHASSIS/ATTACHMENTS

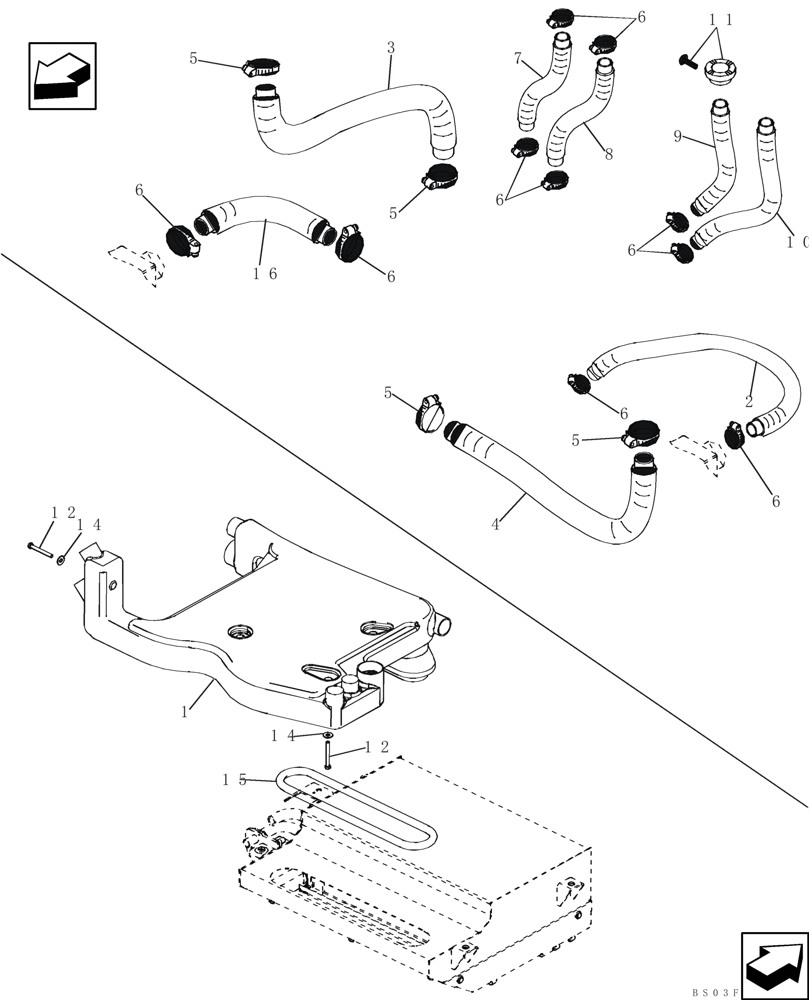

Схема запчастей Case 650K - (09-41) - CAB - AIR CONDITIONING DUCTS (09) - CHASSIS/ATTACHMENTS
12
16
6
9
15
2
14
7
12
6
3
6
6
5
11
5
10
8
6
bs03f167
5
4
6
14
5
6
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87400641

SHROUD

Shroud, Inlet

1шт.

2

87400872

2шт.

3

87400781

1шт.

4

87400780

1шт.

5

71404503

HOSE CLAMP,69.6mm - 77mm

60 - 80 Clamp

4шт.

6

13000790

HOSE CLAMP,40mm - 60mm, Worm Gear

Clamp

12шт.

7

76079175

AIR DUCT

1шт.

8

76079173

AIR DUCT

1шт.

9

76079174

AIR DUCT

1шт.

10

76079172

AIR DUCT

1шт.

11

76067705

DIFFUSER

Outlet

4шт.

12

614-8070

BOLT,Hex, M8 x 1.25 x 70mm, Cl 8.8, Full Thd

5шт.

14

76067742

WASHER

5шт.

15

87400710

SEAL

1шт.

16

87400783

Hose

1шт.
