(09-38) - CAB - HEATER SHROUD AND FILTERS

Запчасти Case 650K (09-38) - CAB - HEATER SHROUD AND FILTERS (09) - CHASSIS/ATTACHMENTS

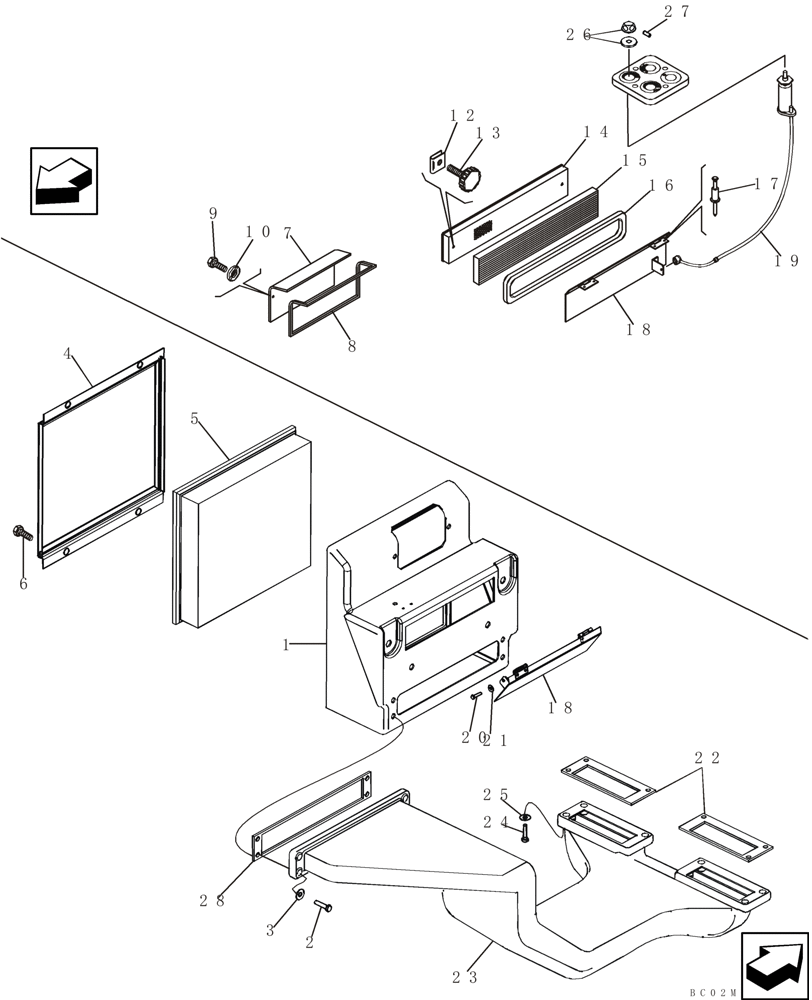

Схема запчастей Case 650K - (09-38) - CAB - HEATER SHROUD AND FILTERS (09) - CHASSIS/ATTACHMENTS
1
28
19
21
2
3
6
9
4
20
15
22
8
18
12
23
5
13
bc02m005
14
10
7
16
17
18
24
25
27
26
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87400639

SHROUD

Heater Shroud

1шт.

2

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

4шт.

3

76067742

WASHER

8 mm

4шт.

4

76067304

BEZEL

1шт.

5

76067303

CAB FILTER

Air Cleaner

1шт.

6

76067785

PIN

4шт.

76067786

BUSHING

4шт.

71485253

RIVET

3 x 10 mm

8шт.

7

76067455

PLATE

1шт.

8

76067457

SEAL

1шт.

9

76043518

SCREW,M4.2 x 13mm

2шт.

10

14496331

WASHER,M5.3 x 10 x 1 Thk

2шт.

11

71485276

SPRING NUT

Nut; Not Illustrated

2шт.

12

76047274

NUT,M6 x 1

1шт.

13

154227213

KNOB

2шт.

14

76067300

GRILLE

1шт.

15

76067299

CAB FILTER

1шт.

16

76067807

SEAL

1шт.

17

71485253

RIVET

3 x 10 mm

4шт.

18

76067282

PANEL

Door

1шт.

19

76079184

CABLE

Recirculation Open/Close

1шт.

20

13272214

SCREW,Pozidriv Pan Hd, M4 x 16mm, Cl 5.8, Full Thd

1шт.

21

86625075

NUT,M4 x 0.7, Cl 8

1шт.

22

87400709

SEAL

2шт.

23

87400640

AIR DUCT

Air Duct

1шт.

25

76067742

WASHER

10шт.

26

76043653

KNOB

Recirculation

1шт.

27

13795820

INSERT

M4 x 14 Dowel Pin

1шт.

28

87400708

SEAL

1шт.

24

16043924

BOLT,Hex, M8 x 1.25 x 35mm, Cl 8.8, Full Thd

10шт.
