Запчасти Case 650K (03-02) - CONTROLS, THROTTLE - DECELERATOR PEDAL AND CROSS SHAFT (03) - FUEL SYSTEM

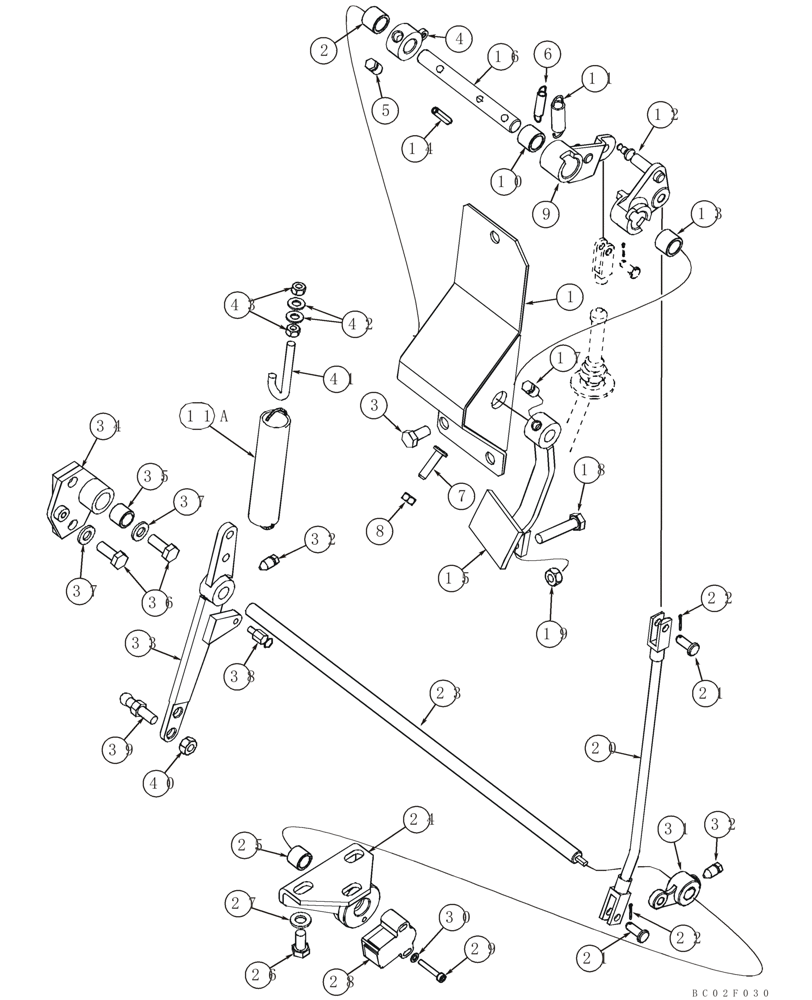

Схема запчастей Case 650K - (03-02) - CONTROLS, THROTTLE - DECELERATOR PEDAL AND CROSS SHAFT (03) - FUEL SYSTEM
9
7
25
17
15
20
1
16
24
32
23
2
19
21
22
6
34
11
41
bc02f030
38
4
11a
37
39
40
5
29
18
14
35
37
31
22
8
27
26
28
3
43
36
42
12
32
21
30
10
33
13

Артикул

Название

Примечание

Количество

1

430572A1

BRACKET, PIVOT

PIVOT BRACKET Incl. Ref 2

1шт.

2

79060774

BUSHING

Use With Loctite 680

2шт.

3

614-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd

3шт.

14496631

WASHER,10.5mm ID x 21mm OD x 2mm Thk

3шт.

4

79089244

LEVER

1шт.

5

569475

SCREW

M10

1шт.

6

547515

SPRING

Pedal

1шт.

7

79086637

SCREW,Rd Slotted, M8 x 1.25 x 32mm L

M8 x 1.25

1шт.

8

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

1шт.

9

430577A1

LEVER ASSY.

Accelerator; Incl. Ref 10

1шт.

10

79060774

BUSHING

Use With Loctite 680

1шт.

11

79093725

SPRING

2шт.

11a

435695A1

TENSION SPRING

1шт.

12

79080389

IDLER LEVER

Incl. Ref 13

1шт.

13

79060774

BUSHING

1шт.

14

838-3630

PIN,M6 x 30, Coiled

1шт.

15

76054843

PEDAL

Decelerator

1шт.

16

79078966

SHAFT

1шт.

17

569475

SCREW

M10

1шт.

18

614-10050

BOLT,Hex, M10 x 1.5 x 50mm, Cl 8.8, Full Thd

1шт.

20

76069834

TIE-ROD

Throttle

1шт.

21

728-822

CLEVIS PIN,M8 x 22

Clevis, 8 x 22 mm

2шт.

22

733-2012

COTTER PIN,M2 x 12

2шт.

23

443473A1

ROD

Accelerator

1шт.

24

446250A1

BRACKET, PIVOT

PIVOT BRACKET Incl. Ref 25

1шт.

25

79060774

BUSHING

1шт.

26

614-10020

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8, Full Thd

3шт.

27

896-11010

WASHER,11mm ID x 21mm OD x 2.5mm Thk

3шт.

28

446395A1

SENSOR

Rotory; Plugs Into Intermediate Microcontroller Harness 426946A1

1шт.

29

864-5030

HEX SOC SCREW,M5 x 30mm, Cl 8.8

2шт.

30

895-11005

WASHER,5.5mm ID x 10mm OD x 1mm Thk

2шт.

31

79085368

LEVER

Lower

1шт.

32

569475

SCREW

M10

2шт.

33

87404553

LEVER ASSY.

Accelerator

1шт.

34

76046986

SUPPORT

Incl. Ref 35

1шт.

35

79060774

BUSHING

1шт.

36

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

2шт.

37

896-11010

WASHER,11mm ID x 21mm OD x 2.5mm Thk

2шт.

38

79087266

PIN

M10

1шт.

39

79083254

BALL STUD

BALL PIN

1шт.

41

87406311

BOLT

M8

1шт.

43

829-1408

NUT,Hex, M8 x 1.25, Cl 10.9

2шт.

42

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

19

829-1410

NUT,M10 x 1.5, Cl 10.9

1шт.

40

829-1410

NUT,M10 x 1.5, Cl 10.9

1шт.

Выбрано товаров: 45
