Запчасти Case 750M WT (48.134.020) - VAR - 784813 - LH, TRACK ASSY, UNDERCARRIAGE (48) - TRACKS & TRACK SUSPENSION

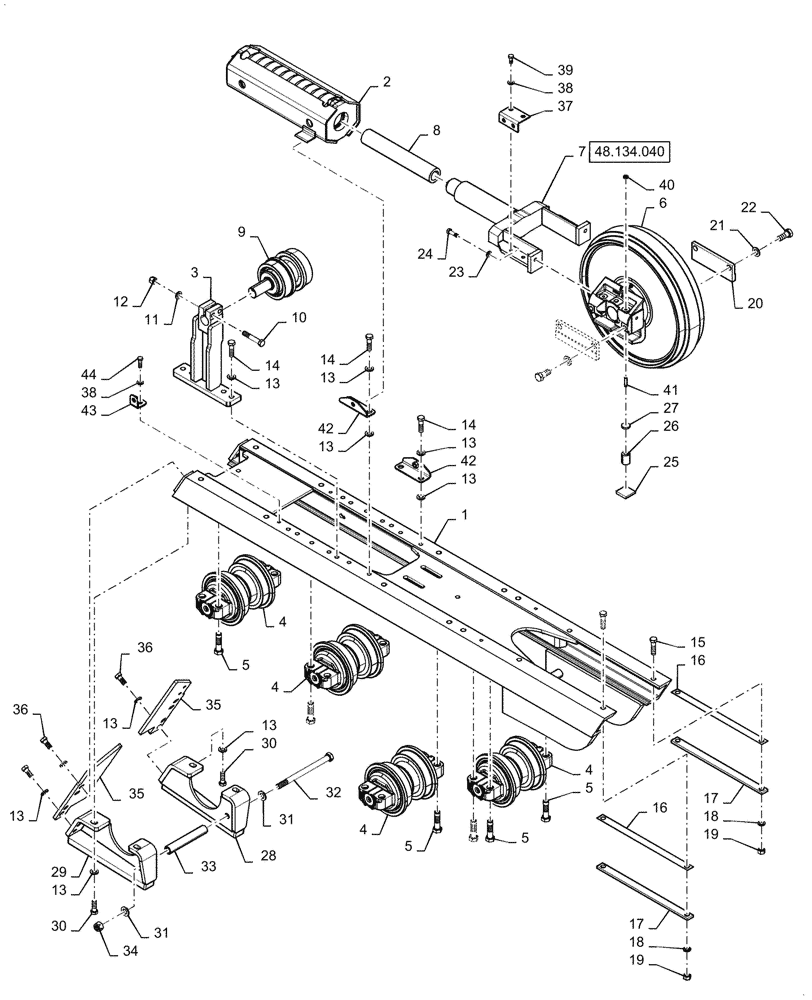

Схема запчастей Case 750M WT - (48.134.020) - VAR - 784813 - LH, TRACK ASSY, UNDERCARRIAGE (48) - TRACKS & TRACK SUSPENSION
32
11
17
33
13
13
30
10
39
4
14
1
43
13
26
35
34
9
4
4
17
28
31
14
40
16
7
27
14
12
5
5
48.134.040
5
36
38
21
19
41
13
44
42
13
24
42
29
19
13
5
18
36
35
23
38
6
8
13
16
25
3
4
31
2
30
13
15
13
18
37
20
22

Артикул

Название

Примечание

Количество

1

47933662

FRAME

1шт.

2

47777757

HOUSING

1шт.

3

47962420

BRACKET

1шт.

4

47767519

TRACK ROLLER

4шт.

5

87352548

BOLT,Hex, M20 x 75mm, Cl 10.9

24шт.

6

47767522

IDLER WHEEL

1шт.

7

47777786

YOKE

LH, Track Adjuster

1шт.

8

47945572

TUBE

1шт.

9

47767520

ROLLER

1шт.

10

86521733

BOLT,Hex Flg, M16 x 90mm, Cl 10.9

2шт.

11

14496931

WASHER,17mm ID x 30mm OD x 3mm Thk

2шт.

12

86512555

NUT,M16 x 2, Cl 10

2шт.

13

87655044

SPECIAL WASHER,17.75mm ID x 31.50mm OD x 4.20mm, HTS Boron, ZNM

24шт.

14

9843611

BOLT,Hex, M16 x 2.0 x 55mm, Cl 10.9

8шт.

15

120091

SCREW,Hex, M16 x 60mm, Cl 8.8

4шт.

16

87559519

SHIM

1шт.

17

87559522

WEAR PLATE

2шт.

18

87016618

LOCK WASHER,M16

4шт.

19

100020

NUT,M16 x 2.0, Cl 8

4шт.

20

47920562

PLATE

2шт.

21

14497131

WASHER,21mm ID x 37mm OD x 3mm Thk

4шт.

22

86508588

BOLT,Hex, M20 x 45mm, Cl 8.8

4шт.

23

86625255

WASHER,13.3mm ID x 24.5mm OD x 3mm Thk

2шт.

24

87584292

BOLT,Hex, M12 x 40mm, Cl 10.9

2шт.

25

47935408

WEAR PLATE

4шт.

26

47705012

COMPRESSION SPRING

4шт.

27

R33245

SPRING SEAT

4шт.

28

47964929

GUIDE

1шт.

29

47964931

GUIDE

1шт.

30

86508624

BOLT,Hex, M16 x 45mm, Cl 10.9

4шт.

31

87655047

SPECIAL WASHER,21.25mm ID x 38.10mm OD x 4.20mm Thk

2шт.

32

86639169

BOLT,Hex, M20 x 270mm, Cl 10.9

1шт.

33

47964947

SPACER

1шт.

34

86536985

NUT,M20 x 2.5, Cl 10

1шт.

35

47778052

GUARD

2шт.

36

86508583

BOLT,Hex, M16 x 35mm, Cl 8.8, Full Thd

8шт.

37

47926668

BRACKET

2шт.

38

87655043

WASHER,M12, 13.65mm ID x 24.90mm OD x 3.20mm, HT Boron, ZNM

6шт.

39

300388

BOLT,Hex, M12 x 1.75 x 25mm, Cl 8.8

4шт.

40

412627

NUT

4шт.

41

47931385

SET SCREW,M10 x 40mm L, DOG, PLN, 45H

4шт.

42

47933672

BRACKET

2шт.

43

47933669

BRACKET

2шт.

44

300389

BOLT,M12 x 1.75 x 35mm, Cl 8.8

2шт.

Выбрано товаров: 44
