(09-27) - CAB - LATCH, DOOR

Запчасти Case 750K (09-27) - CAB - LATCH, DOOR (09) - CHASSIS/ATTACHMENTS

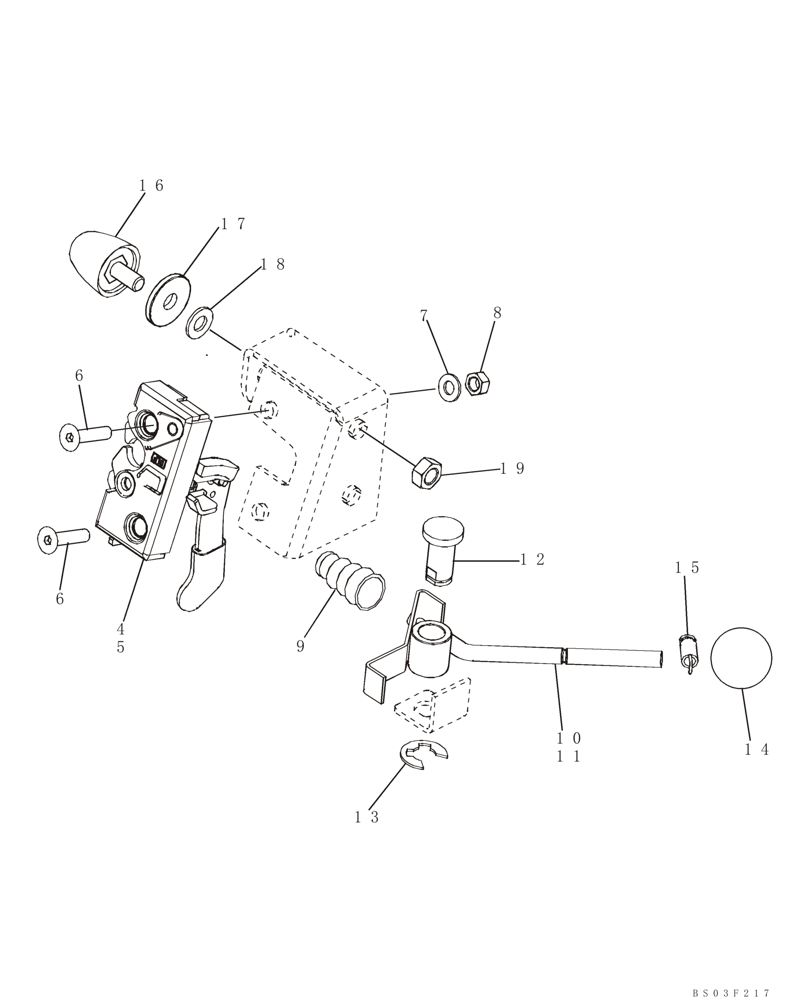

Схема запчастей Case 750K - (09-27) - CAB - LATCH, DOOR (09) - CHASSIS/ATTACHMENTS
7
13
16
19
5
6
bs03f217
9
17
12
18
15
6
10
8
14
11
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

4

87400742

LOCK

Left-Hand

1шт.

5

87400743

LOCK

Right-Hand

1шт.

6

14442124

SCREW,Flat Csk Hd, M8 x 1.25 x 25mm, Cl 8.8

4шт.

7

14496534

WASHER,M8

x 17

4шт.

8

16100814

NUT,M8, Cl 8, DAC

4шт.

9

76048756

BELLOWS

2шт.

10

87400711

LEVER

Left-Hand

1шт.

11

87400712

LEVER

Right-Hand

1шт.

12

87400716

PIN

2шт.

13

16165171

SNAP RING

4шт.

14

76079196

KNOB

2шт.

15

76067252

SPRING

2шт.

16

76048977

BUMPER

2шт.

17

71416422

SPACER

2шт.

18

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

2шт.

19

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.
