(04-15) - HARNESS LAMP

Запчасти Case 750H (04-15) - HARNESS LAMP (04) - ELECTRICAL SYSTEMS

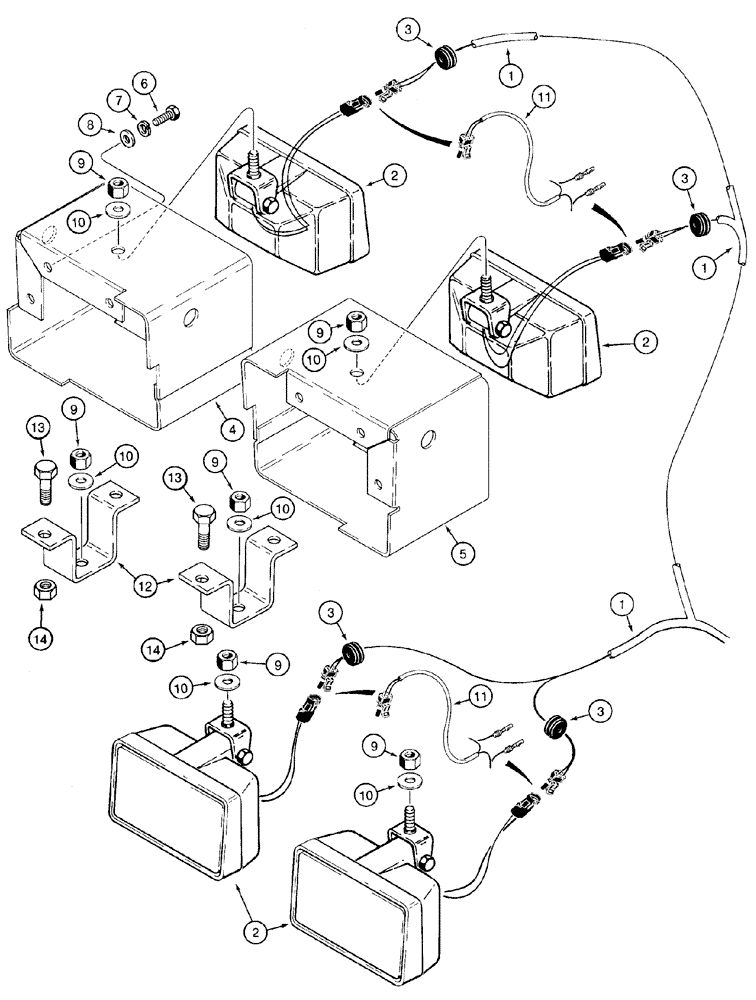

Схема запчастей Case 750H - (04-15) - HARNESS LAMP (04) - ELECTRICAL SYSTEMS
12
1
10
9
10
2
13
2
10
8
9
3
5
9
3
4
9
11
10
2
1
14
10
3
9
11
9
3
1
13
6
14
7
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Models With Cab

1шт.

1

1546444C1

HARNESS

Lamp

1шт.

2

92269C1

WORK LAMP,Halogen, 12V, 55W, Clear

Front And Rear, See Page(s) 4-43

4шт.

3

1546464C1

GROMMET

Harness

4шт.

4

1999472C1

GUARD

Left Hand Front

1шт.

5

1999471C1

GUARD

Right Hand Front

1шт.

6

413-612

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5

6шт.

7

492-11038

LOCK WASHER,3/8"

6шт.

8

495-11041

WASHER,0.406" ID x 0.812" OD x 0.065" W

(13/32 x 13/16 x 1/16")

6шт.

9

832-10410

NUT,M10 x 1.5, Cl 8

4шт.

11

1546449C1

HARNESS

Adapter, Lamp To Harness

4шт.

12

182893A1

BRACKET

Lamp Mounting

2шт.

13

160-107

BOLT,Hex, 1/2" - 13 x 1 1/4", Gr 8, Full Thd

4шт.

14

231-1448

NUT,1/2"-13, GB

4шт.

10

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

11 x 21 x 2 mm

4шт.
