Запчасти Case 750 (058) - A15485 STARTER (06) - ELECTRICAL SYSTEMS

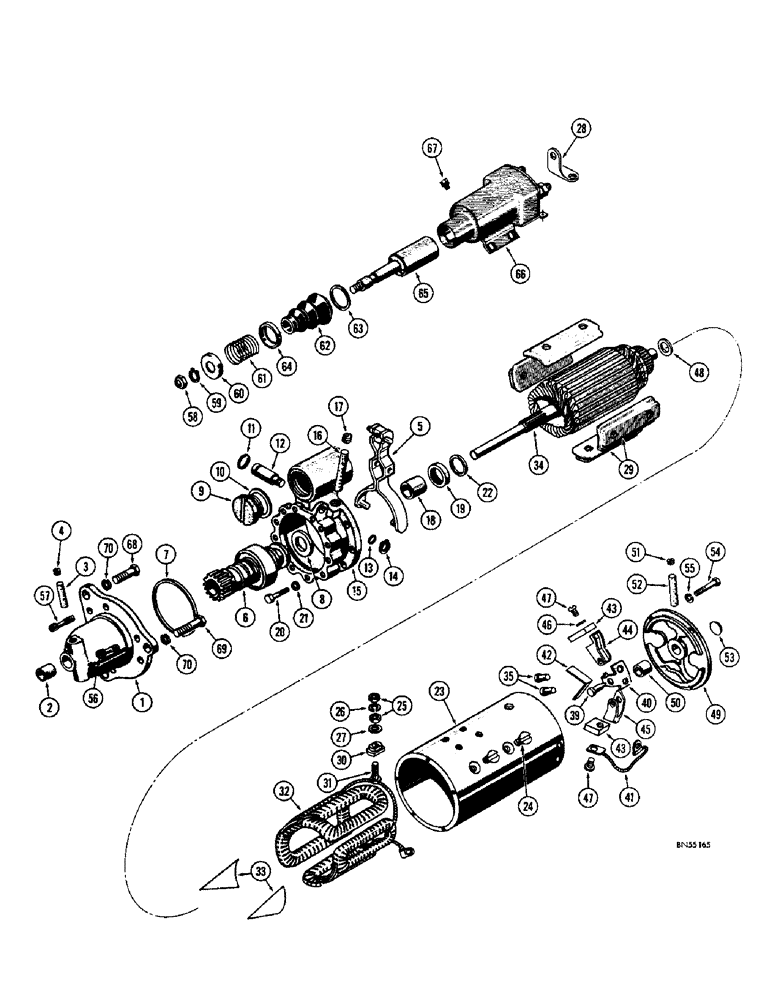

Схема запчастей Case 750 - (058) - A15485 STARTER (06) - ELECTRICAL SYSTEMS
67
70
35
5
69
46
64
32
2
47
29
63
55
40
60
16
1
48
23
13
51
8
18
47
43
66
28
45
4
27
6
41
33
58
68
19
50
43
54
39
49
26
30
34
62
17
31
10
14
70
24
9
7
25
42
11
57
21
61
3
52
59
22
12
56
15
20
44
65
53

Артикул

Название

Примечание

Количество

A15485

STARTING MOTOR

STARTER - engine, Delco no. 1113370 (Service replacement)

1шт.

RR46156

REMAN-STARTER

Remanufactured Starter

1шт.

RC46156

CORE-STARTER

Return Number

1шт.

104213A2R

REMAN-STARTER

Remanufactured Starter

1шт.

104213A1C

CORE-STARTER

Return Number

1шт.

1

A40283

HOUSING

HOUSING - drive

1шт.

2

A40893

BUSHING

BUSHING - housing

1шт.

3

R15023

WICK

WICK - oil

1шт.

4

221-1041

PLUG

PLUG - pipe

1шт.

5

D32547

LEVER

LEVER - driveshaft

1шт.

6

R21589

DRIVE

DRIVE CLUTCH - starter engagement

1шт.

7

R21562

GASKET

GASKET - drive housing

1шт.

8

R15145

DISC

WASHER - brake

1шт.

9

R21587

PLUG

PLUG - lever housing

1шт.

10

R21588

GASKET - plug

1шт.

11

R21573

O-RING,0.369" ID x 0.515" OD x 0.073"

SEAL - "o" ring

1шт.

12

R21564

X

SHAFT - shift lever

1шт.

13

R21574

O-RING,0.244" ID x 0.391" OD x 0.073"

SEAL - "o" ring

1шт.

14

A40422

RING

RING - snap

1шт.

15

R21579

HOUSING

HOUSING - lever

1шт.

16

R21581

X

WICK - oil

1шт.

17

221-1041

PLUG

PLUG - pipe

1шт.

18

R21580

BUSHING

BUSHING

1шт.

19

R21582

OIL SEAL

SEAL - oil

1шт.

20

R21584

BOLT - hex.

5шт.

21

R21585

X

WASHER - lock

5шт.

22

R21583

WASHER

WASHER - spacer

1шт.

23

NSS

NOT SOLD SEPARAT

HOUSING - field coil

1шт.

24

R15009

SPARE PART SCREW - pole shoe

8шт.

25

R15014

NUT

NUT - hex.

2шт.

26

192-11

WASHER - lock

1шт.

27

R15013

WASHER

WASHER - plain

1шт.

28

D32480

SPARE PART CONNECTOR - starter switch

1шт.

29

R15115

SHOE

SHOE - pole

4шт.

30

R15010

BUSHING

BUSHING - insulating, terminal stud

1шт.

31

R15017

STUD

STUD - terminal

1шт.

32

R21557

COIL ASSY.

COIL ASSEMBLY - field

1шт.

33

R15018

X

INSULATOR - field coil

1шт.

34

A40909

ARMATURE

ARMATURE - starter

1шт.

R15029

BRUSH

KIT - brush support

2шт.

35

NSS

NOT SOLD SEPARAT

RIVET

2шт.

36

R15031

X

SCREW - optional to rivet (Not illustrated)

2шт.

37

R15033

X

WASHER - screw (Not illustrated)

2шт.

38

R15032

X

NUT - hex., used with screw (Not illustrated)

2шт.

39

R15033

X

PIN - brush

1шт.

40

NSS

NOT SOLD SEPARAT

SUPPORT - brush

1шт.

41

R15030

ELECTRICAL WIRE

WIRE LEAD - ground

1шт.

42

R15025

SPRING

SPRING - brush

2шт.

R4285

BRUSH, COMMUTATOR

BRUSH KIT - brush

1шт.

43

R15024

BRUSH, COMMUTATOR

BRUSH BRUSH - armature

4шт.

44

R15027

HOLDER

HOLDER - brush, insulated

2шт.

45

A40217

HOLDER

HOLDER - brush, ground

2шт.

46

192-18

LOCK WASHER,Helical Spring, #10, 0.196" ID, CST, ZND

WASHER, LOCK, #10

2шт.

47

D32481

SELF-TAP SCREW,Sltd Pan Hd, #8-32 x 13/16", w/LW

SCREW - brush attaching

4шт.

48

NSS

NOT SOLD SEPARAT

WASHER - spacer, commutator end

1шт.

49

R21559

FRAME

FRAME - commutator end

1шт.

50

R15020

BUSHING

BUSHING - frame

1шт.

51

221-1041

PLUG

PLUG - pipe

1шт.

52

R15023

WICK

WICK - oil

1шт.

53

R15021

PLUG

PLUG - expansion

1шт.

54

R21578

SCREW

BOLT - hex.

4шт.

55

R15033

X

WASHER - bolt

4шт.

56

D32488

HEX SOC SCREW,5/16" - 18 x 1.50"

SCREW - socket head

5шт.

57

D32489

HEX SOC SCREW,5/16" - 18 x 0.86"

SCREW - socket head

1шт.

58

R21586

X

NUT - hex.

1шт.

59

R21575

X

RING - snap

1шт.

60

R21571

RETAINER

RETAINER - spring

1шт.

61

R21569

X

SPRING - return

1шт.

62

R21576

BOOT

BOOT - solenoid

1шт.

63

R21570

WASHER

WASHER - retainer

1шт.

64

R21572

RETAINER

RETAINER - spring

1шт.

65

R21568

PLUNGER

PLUNGER

1шт.

66

A15358

SOLENOID

SOLENOID

1шт.

67

R15139

WASHER

SPARE PART SCREW AND LOCKWASHER

4шт.

68

13-828

BOLT,Hex, 1/2" - 13 x 1-3/4", Gr 5

HHCS - 1/2" - 13 NC x 1-3/4"

2шт.

69

13-844

BOLT,Hex, 1/2" - 13 x 2-3/4", Gr 5

BOLT, Hex, 1/2"-13 x 2 3/4", G5

1шт.

70

92-8

LOCK WASHER,1/2"

LOCK WASHER, 1/2"

3шт.
