Запчасти Case 750 (052) - R17847 GENERATOR (06) - ELECTRICAL SYSTEMS

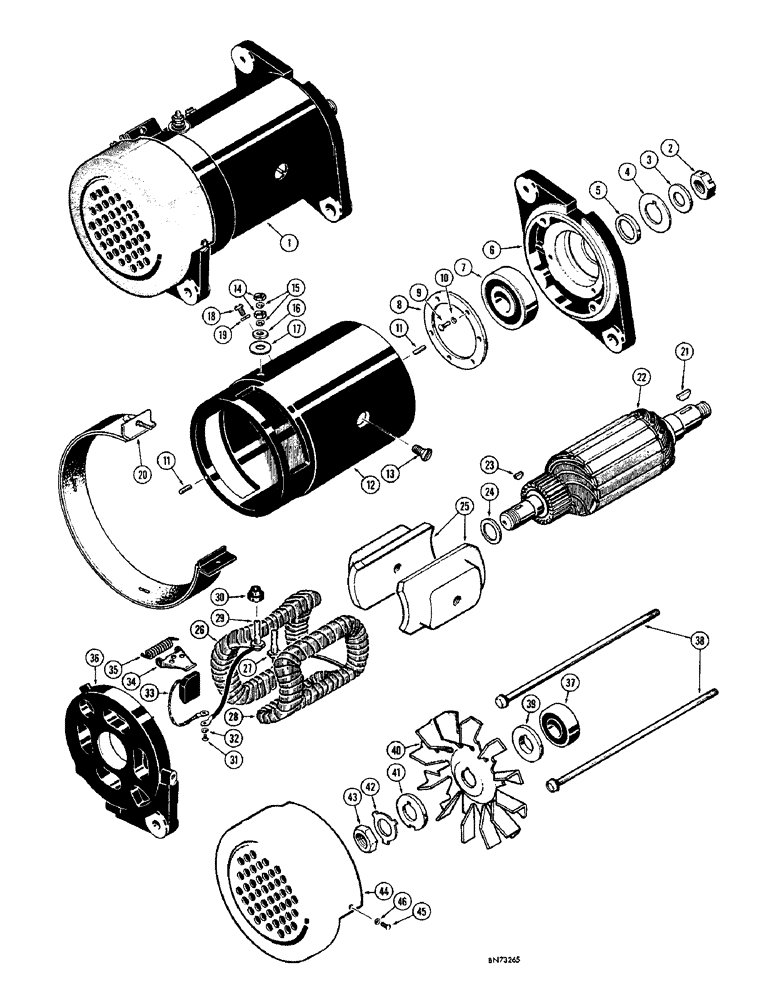

Схема запчастей Case 750 - (052) - R17847 GENERATOR (06) - ELECTRICAL SYSTEMS
20
7
11
25
23
15
42
11
10
26
30
41
43
5
6
12
22
18
1
31
8
29
46
40
2
16
33
36
4
19
37
3
28
38
13
35
17
45
39
21
34
21
32
24
44
9
14

Артикул

Название

Примечание

Количество

1

R17847

GENERATOR

- Delco Remy no. 1105219, service replacement

1шт.

2

131-301

LOCK NUT

NUT - castle (5/8" - 18 NF)

1шт.

3

R21597

WASHER

- plain

1шт.

4

R21594

WASHER - keyed

1шт.

5

R21916

COLLAR - spacer

1шт.

6

R21592

FRAME - drive end

1шт.

7

R21595

BEARING

- ball, frame

1шт.

8

R21596

PLATE - bearing retainer

1шт.

9

R15102

SCREW - plate

3шт.

10

R15040

X

WASHER - lock

3шт.

11

R15095

PIN - dowel

2шт.

12

NSS

NOT SOLD SEPARAT

FRAME - generator

1шт.

13

R15076

SCREW - pole shoe

2шт.

14

129-18

NUT,#12-24

- lock (No. 12 - 24 NC)

4шт.

15

R15080

TOOTH

WASHER - lock, terminal stud

4шт.

16

R15079

WASHER

- plain

2шт.

17

R15078

WASHER - insulated

2шт.

18

R15107

SCREW - frame

1шт.

19

192-19

LOCK WASHER,Helical Spring, 0.256" ID, CST, ZND

WASHER, LOCK, 1/4"

1шт.

20

R15096

BAND - cover

1шт.

21

126-112

WOODRUFF KEY,#6, 5/32" x 5/8", HT

1шт.

22

R21607

ARMATURE - generator

1шт.

23

126-6

WOODRUFF KEY,# 213, 1/8" x 3/8"

1шт.

24

R15100

WASHER - bearing retainer

1шт.

25

R15075

POLE SHOE - generator

2шт.

26

R15081

FIELD - generator, LH

1шт.

27

R15084

X

STUD - terminal

1шт.

28

R15083

COIL

FIELD - generator, RH

1шт.

29

R15084

X

STUD - terminal

1шт.

30

R15077

X

INSULATOR - terminal

2шт.

31

R15232

SCREW - brush lead attaching

2шт.

32

R15093

X

WASHER - lock

2шт.

R4286

BRUSH, COMMUTATOR

KIT - generator brush

1шт.

33

NSS

NOT SOLD SEPARAT

BRUSH - generator

2шт.

34

R15090

ARM

- brush

2шт.

35

R15089

SPRING - brush

2шт.

36

R15228

FRAME - commutator end

1шт.

37

R18193

BALL BEARING,0.6693" ID x 1.5748" OD x 0.4724"

BEARING - ball, commutator end

1шт.

38

R15106

BOLT

- thru

2шт.

39

R15239

SPACER - fan, inner

1шт.

40

R15240

FAN - generator

1шт.

41

R15238

SPACER - fan, outer

1шт.

42

R15242

KEEPER - spacer

1шт.

43

R15105

X

NUT - hex.

1шт.

44

R21608

COVER - fan

1шт.

45

NSS

NOT SOLD SEPARAT

SCREW - fan cover

3шт.

46

R15040

X

WASHER - lock

3шт.

Выбрано товаров: 47
