Запчасти Case 750 (172) - LOADER (05) - UPPERSTRUCTURE CHASSIS

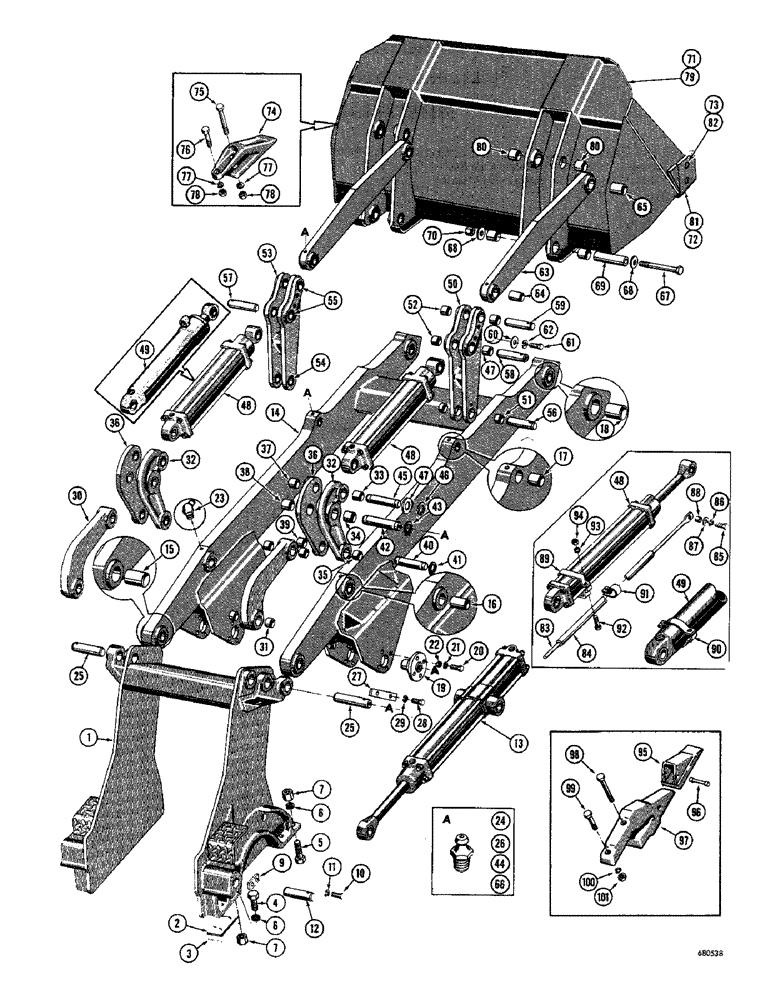

Схема запчастей Case 750 - (172) - LOADER (05) - UPPERSTRUCTURE CHASSIS
29
13
25
78
24
84
1
17
16
48
56
36
67
2
40
92
7
95
42
69
11
34
86
91
14
3
23
100
68
59
38
31
50
83
66
53
32
80
99
49
30
81
54
73
89
35
12
64
7
9
15
37
47
36
10
6
79
48
85
87
88
82
90
45
71
75
4
80
78
52
65
20
48
46
44
32
5
26
77
60
6
72
33
101
22
58
19
41
47
21
18
57
74
39
49
68
93
25
70
28
76
62
51
61
98
43
55
63
94
96
77
97
27

Артикул

Название

Примечание

Количество

1

D30184

FRAME - upright

1шт.

2

R19942

SHIM - .0598" thick

1шт.

3

R19943

SHIM - .1345" thick

1шт.

4

113-901

X

HHCS - 1" - 8 NC x 4"

6шт.

5

D32347

BOLT

- special

2шт.

6

D30196

WASHER

- special

8шт.

7

87779094

LOCK NUT,1"-8, GB

NUT, LOCK, 1"-8, GB

8шт.

8

RESERVED

1шт.

9

R15656

KEEPER - plate

2шт.

10

14-816

BOLT,Hex, 1/2" - 20 x 1", Gr 5

HHCS - 1/2" - 20 NF x 1"

4шт.

11

92-8

LOCK WASHER,1/2"

4шт.

12

R15687

PIN - hydraulic lift cylinder mounting

2шт.

13

D32261

CYLINDER - hydraulic, loader lift (Parts list Fig. 232)

2шт.

14

D30200

FRAME - main lift

1шт.

15

R15652

BUSHING - lift frame

2шт.

16

R15790

BUSHING - lift frame

2шт.

17

R15789

BUSHING

- lift frame

2шт.

18

R13421

BUSHING

- lift frame

2шт.

19

D30197

PIN

- hydraulic cylinder mounting

4шт.

20

14-824

BOLT,Hex, 1/2" - 20 x 1-1/2", Gr 5

HHCS - 1/2" - 20 NF x 1-1/2"

16шт.

21

92-8

LOCK WASHER,1/2"

16шт.

22

25-118

NUT,1/2"-20, G5

- hex. (1/2" - 20 NF)

16шт.

23

219-55

LUBE NIPPLE,90 Degree Elbow, 1/8" - 27 NPTF

NIPPLE, LUBE, 90º, 1/8" NPT x .84" lg

2шт.

24

219-1

LUBE NIPPLE,1/8" - 27 NPTF

FITTING - straight grease (1/8" NPT)

6шт.

25

D30182

AXLE PIN

PIN - mounting, lift frame and leveling arm to upright frame

4шт.

26

219-1

LUBE NIPPLE,1/8" - 27 NPTF

FITTING - straight grease (1/8" NPT)

4шт.

27

D30169

PLATE ASSY.

KEEPER - plate

2шт.

28

14-816

BOLT,Hex, 1/2" - 20 x 1", Gr 5

HHCS - 1/2" - 20 NF x 1"

4шт.

29

92-8

LOCK WASHER,1/2"

4шт.

30

D30178

ARM - leveling

2шт.

31

D29474

BUSHING - leveling arm

4шт.

32

D31145

LEVER - leveling, RH outer and LH inner

2шт.

33

D31141

BUSHING,38.33mm ID x 47.63mm OD x 41.15mm L

- lever

1шт.

34

D31142

BUSHING,51.02mm ID x 63.5mm OD x 38.1mm L

- lever

1шт.

35

D31140

BUSHING,38.33mm ID x 47.63mm OD x 25.4mm L

- lever

1шт.

36

D31146

LEVER - leveling, LH outer and RH inner

2шт.

37

D31141

BUSHING,38.33mm ID x 47.63mm OD x 41.15mm L

- lever

1шт.

38

D31142

BUSHING,51.02mm ID x 63.5mm OD x 38.1mm L

- lever

1шт.

39

D31140

BUSHING,38.33mm ID x 47.63mm OD x 25.4mm L

- lever

1шт.

40

D31147

PIN - mounting, leveling lever to lift frame

2шт.

41

D25279

SNAP RING,M35, Int

RING - retaining

4шт.

42

D30763

PIN

- mounting, leveling lever to leveling arm

2шт.

43

D26919

SNAP RING,#200, Ext

Ring, Snap, #200, Ext

4шт.

44

219-1

LUBE NIPPLE,1/8" - 27 NPTF

FITTING - straight grease (1/8" NPT)

2шт.

45

D29483

PIN,38.1mm OD x 146.05mm L

- mounting, leveling lever to hydraulic dump cylinder

2шт.

46

D25279

SNAP RING,M35, Int

RING - retaining

4шт.

47

195-2145

WASHER,1 5/8" x 2 1/2" x .065"

- flat steel (1-9/16")

4шт.

48

D30058

CYLINDER - hydraulic, loader dump (Used before tractor no. 7070389 and after) Gland type (Parts list Fig. 232)

2шт.

49

D31693

CYLINDER

- hydraulic, loader dump (Used on tractor serial no. 7070389) Tie rod type (Parts list Fig. 234)

2шт.

50

D30161

LEVER - leveling, RH

1шт.

51

D30930

BUSHING,38.33mm ID x 47.63mm OD x 17.53mm L

- lever

2шт.

52

D30933

BUSHING,38.41mm ID x 47.63mm OD x 31.75mm L

- lever

4шт.

53

D30162

LEVER - leveling, LH

1шт.

54

D30930

BUSHING,38.33mm ID x 47.63mm OD x 17.53mm L

- lever

2шт.

55

D30933

BUSHING,38.41mm ID x 47.63mm OD x 31.75mm L

- lever

4шт.

56

D30205

PIN - mounting, leveling lever to lift frame

2шт.

57

D30168

PIN - mounting, LH leveling lever to dump cylinder

1шт.

58

D30183

PIN - mounting, RH leveling lever to dump cylinder

1шт.

59

D30168

PIN - mounting, leveling lever to dump arm

2шт.

60

70523

WASHER,16.67mm ID x 47.63mm OD x 6.35mm Thk

- pin retaining

6шт.

61

14-1020

BOLT,Hex, 5/8" - 18 x 1-1/4", Gr 5

Hex, 5/8"-18 x 1 1/4

6шт.

62

92-10

LOCK WASHER,5/8"

WASHER, LOCK, 5/8"

6шт.

63

R15900

ARM - dump

2шт.

64

R15789

BUSHING

- dump arm

1шт.

65

R13421

BUSHING

- dump arm

1шт.

66

219-1

LUBE NIPPLE,1/8" - 27 NPTF

FITTING - straight grease (1/8" NPT)

2шт.

67

14-12140

BOLT,Hex, 3/4" - 16 x 8-3/4", Gr 5

HHCS - 3/4" - 16 NF x 8-3/4"

4шт.

68

72915

GASKET

- special

8шт.

69

R19659

PIN

- bucket

4шт.

70

230-46112

LOCK NUT,3/4"-16, GA

NUT - lock (3/4" - 16 NF)

4шт.

71

D30158

BUCKET - with teeth, 1-1/8 cu. yard (Machinery item) Used before tractor serial no. 7071355 (Order 1 - D37111 bucket for service)

1шт.

D37111

BUCKET - with teeth, 1-1/4 cu. yard (Machinery item) Used on tractor serial no. 7071355 and after

1шт.

72

D29809

EDGE, CUTTING

BLADE - cutting

1шт.

73

46-1030

RIVET

- countersunk head (5/8" x 1-7/8")

16шт.

74

D29445

TOOTH

- bucket

6шт.

75

13-1044

BOLT,Hex, 5/8" - 11 x 2-3/4", Gr 5

HHCS - 5/8" - 11 NC x 2-3/4"

6шт.

76

13-1036

BOLT,Hex, 5/8" - 11 x 2-1/4", Gr 5

6шт.

77

92-10

LOCK WASHER,5/8"

WASHER, LOCK, 5/8"

12шт.

78

25-1010

NUT,5/8"-11, G5

12шт.

79

D30157

BUCKET - without teeth, 1-1/8 cu. yard (Machinery item) Used before tractor serial no. 7071355 (Order 1 - D37110 bucket for service)

1шт.

D37110

BUCKET - without teeth, 1-1/4 cu. yard (Machinery item) Used on tractor serial no. 7071355 and after

1шт.

80

R19660

BUSHING

S - bucket

8шт.

81

D29809

EDGE, CUTTING

BLADE - cutting

1шт.

82

46-1030

RIVET

- countersunk head (5/8" x 1-7/8")

22шт.

83

D30207

ROD - bucket indicator

1шт.

84

D30208

GUIDE - rod, bucket indicator

1шт.

85

13-514

BOLT,Hex, 5/16" - 18 x 7/8", Gr 5

1шт.

86

92-5

LOCK WASHER,5/16"

1шт.

87

195-521

WASHER,5/16", SAE

- plain (5/16")

1шт.

88

D36953

BUSHING

1шт.

89

D30206

CLAMP - bucket indicator, used with tie rod type cylinder

2шт.

90

D31641

CLAMP - bucket indicator, used with gland type cylinder

2шт.

91

D31148

CLAMP

- tube

1шт.

92

13-628

BOLT,Hex, 3/8" - 16 x 1-3/4", Gr 5

2шт.

93

92-6

LOCK WASHER,3/8"

2шт.

94

25-106

NUT,3/8"-16, G5

- hex. (3/8" - 16 NC)

2шт.

D40447

TOOTH SET - bucket, machinery item, optional

6шт.

95

D39090

POINT

- tooth, bucket optional

1шт.

96

D39448

PIN

- special, flex, bucket teeth optional

1шт.

97

NSS

NOT SOLD SEPARAT

SHANK - tooth, bucket optional

1шт.

98

13-1068

BOLT,Hex, 5/8" - 11 x 4-1/4", Gr 5

HHCS - 5/8" - 11 NC x 4-1/4", bucket teeth optional

1шт.

99

13-1052

BOLT,Hex, 5/8" - 11 x 3-1/4", Gr 5

Bucket teeth (optional) Hex, 5/8"-11 x 3 1/4", G5

1шт.

100

92-10

LOCK WASHER,5/8"

WASHER, LOCK, , Bucket teeth optional 5/8"

2шт.

101

25-1010

NUT,5/8"-11, G5

Bucket teeth optional 5/8"-11, G5

2шт.

Выбрано товаров: 104
