Запчасти Case 750 (034) - FUEL LINES AND STRAINER (02) - FUEL SYSTEM

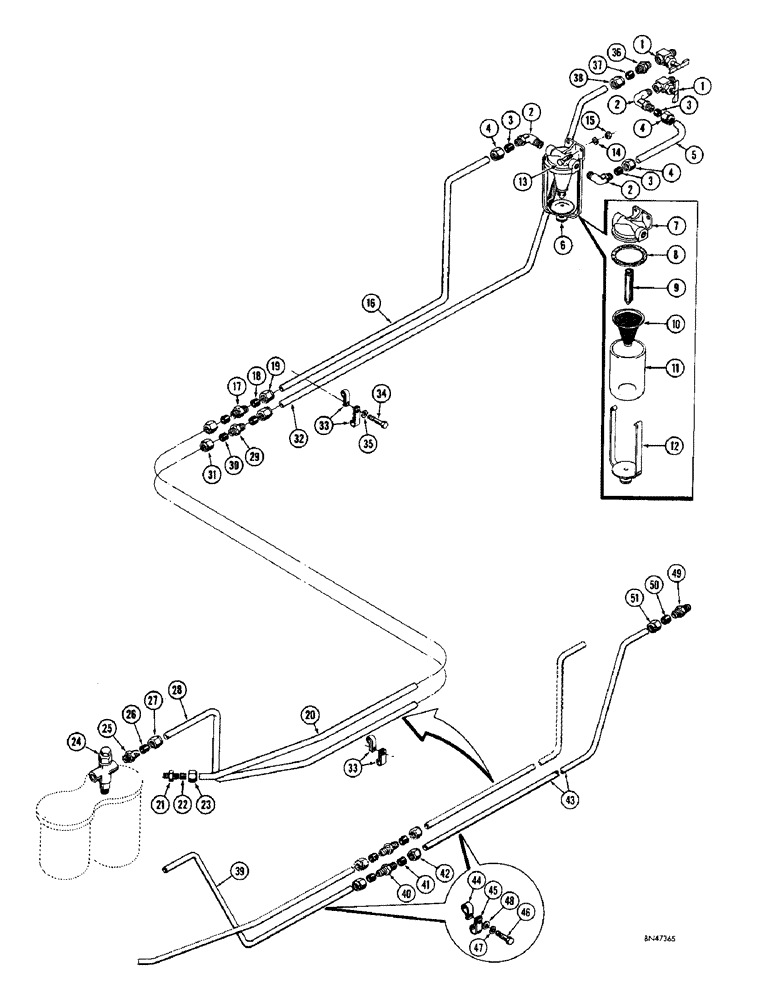

Схема запчастей Case 750 - (034) - FUEL LINES AND STRAINER (02) - FUEL SYSTEM
1
32
34
48
4
4
16
49
9
2
45
4
46
30
44
42
3
21
39
8
50
20
26
33
2
12
2
38
47
11
18
40
27
17
10
35
24
19
7
6
1
14
31
36
3
28
43
3
15
25
13
37
23
41
33
51
22
29
5

Артикул

Название

Примечание

Количество

1

217-94

SHUT-OFF VALVE

SHUT OFF - fuel

2шт.

2

222-47

ELBOW,90 Degree, 5/8"-24 Fem x 1/4"-27 NPTF

- flex tube (3/8" tube)

3шт.

3

222-104

SLEEVE,3/8" Tube

- flex tube

1шт.

4

222-114

NUT,5/8"-24

NUT - flex tube

1шт.

5

R20286

TUBE - tank to strainer (Used with D30333 tank only) See Fig. 164, ref. no. 39

1шт.

D31774

TUBE - tank to strainer (Used with D31770 tank only) See Fig. 164, ref. no. 50

1шт.

6

R18798

STRAINER ELEMENT

STRAINER - fuel

1шт.

7

R21356

HOUSING

BODY - strainer

1шт.

8

R21357

GASKET

-, Serial Range: bowl-body

1шт.

9

R21360

TUBE,0.687" DIA x 3.344" L

- strainer

1шт.

10

R21359

FILTER SCREEN

SCREEN - strainer

1шт.

11

R21361

BOWL

- strainer

1шт.

12

R21358

CLAMP

BAIL - strainer

1шт.

13

13-416

BOLT,Hex, 1/4" - 20 x 1", Gr 5

2шт.

14

92-4

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

2шт.

15

25-104

NUT,1/4"-20, G5

2шт.

16

D30252

TUBE - fuel strainer to first and second stage fuel filter

1шт.

17

222-5

FITTING,5/8"-24 Flex Tube

UNION - flex tube (3/8" tube)

1шт.

18

222-104

SLEEVE,3/8" Tube

- flex tube

2шт.

19

222-114

NUT,5/8"-24

NUT - flex tube

2шт.

20

R20444

TUBE - fuel strainer to first and second stage fuel filter

1шт.

21

222-27

HYD CONNECTOR,5/8"-24 x 1/4" NPTF W/Nut

CONNECTOR- flex tube (3/8" tube)

1шт.

22

222-104

SLEEVE,3/8" Tube

- flex tube

1шт.

23

222-114

NUT,5/8"-24

NUT - flex tube

1шт.

24

A20637

LOCK VALVE

VALVE - pressure relief, fuel return lines (used before trac. s/n 7070976)

1шт.

25

222-27

HYD CONNECTOR,5/8"-24 x 1/4" NPTF W/Nut

CONNECTOR - flex tube (3/8" tube), fuel return lines (used before trac. s/n 7070976)

1шт.

26

222-104

SLEEVE,3/8" Tube

- flex tube, fuel return lines (used before trac. s/n 7070976)

1шт.

27

222-114

NUT,5/8"-24

NUT - flex tube, fuel return lines (used before trac. s/n 7070976)

1шт.

28

R20443

TUBE - pressure relief valve to tank, fuel return lines (used before trac. s/n 7070976)

1шт.

29

222-5

FITTING,5/8"-24 Flex Tube

UNION - flex tube (3/8" tube), fuel return lines (used before trac. s/n 7070976)

1шт.

30

222-104

SLEEVE,3/8" Tube

- flex tube, fuel return lines (used before trac. s/n 7070976)

2шт.

31

222-114

NUT,5/8"-24

NUT - flex tube, fuel return lines (used before trac. s/n 7070976)

2шт.

32

D30253

TUBE - pressure relief to tank (Used with D30333 tank only) See Fig. 164, ref. no. 39, fuel return lines (used before trac. s/n 7070976)

1шт.

D31773

TUBE - pressure relief to tank (Used with D31770 tank only) Se, fuel return lines (used before trac. s/n 7070976)e Fig. 164, ref. no. 50

1шт.

33

515-2295

CLAMP,3/8", Insul, 5/16" Bolt

- tube, fuel return lines (used before trac. s/n 7070976)

4шт.

34

14-514

BOLT,Hex, 5/16" - 24 x 7/8", Gr 5, Full Thd

Fuel return lines (used before tractor S/N 7070976) Hex, 5/16"-24 x 7/8", G5, Full Thd

2шт.

35

92-5

LOCK WASHER,5/16"

fuel return lines (used before trac. s/n 7070976) 5/16"

2шт.

36

222-27

HYD CONNECTOR,5/8"-24 x 1/4" NPTF W/Nut

CONNECTOR - flex tube (3/8" tube), fuel return lines (used before trac. s/n 7070976)

1шт.

37

222-104

SLEEVE,3/8" Tube

- flex tube, fuel return lines (used before trac. s/n 7070976)

1шт.

38

222-114

NUT,5/8"-24

NUT - flex tube, fuel return lines (used before trac. s/n 7070976)

1шт.

39

D36722

TUBE - injector to tank, fuel return lines (used on trac. s/n 7070976 & after)

1шт.

40

222-3

FITTING,1/2"-24 Flex Tube

UNION - flex tube (1/4" tube), fuel return lines (used on trac. s/n 7070976 & after)

1шт.

41

222-102

SLEEVE,1/4" Tube

Fuel return lines (Used on trac. S/N 7070976 & after) 1/4" Tube

2шт.

42

87017024

TUBE NUT,1/2"-24

NUT - flex tube, fuel return lines (used on trac. s/n 7070976 & after)

2шт.

43

D36723

TUBE - injector to tank, fuel return lines (used on trac. s/n 7070976 & after)

1шт.

44

515-2295

CLAMP,3/8", Insul, 5/16" Bolt

- tube, fuel return lines (used on trac. s/n 7070976 & after)

2шт.

45

515-2363

CLAMP,M6.3, Insul, 3/8" Bolt

- tube, fuel return lines (used on trac. s/n 7070976 & after)

2шт.

46

14-514

BOLT,Hex, 5/16" - 24 x 7/8", Gr 5, Full Thd

Fuel return lines (used on tractor S/N 7070976 & after) Hex, 5/16"-24 x 7/8", G5, Full Thd

2шт.

47

92-5

LOCK WASHER,5/16"

fuel return lines (used on trac. s/n 7070976 & after) 5/16"

2шт.

48

195-21

WASHER,5/16"

- plain (), Fuel return lines (Used on trac. S/N 7070976 & after) 5/16"

2шт.

49

222-23

FITTING,1/2"-24 x 1/4" NPTF w/Nut

CONNECTOR - flex tube (1/4" tube), fuel return lines (used on trac. s/n 7070976 & after)

1шт.

50

222-102

SLEEVE,1/4" Tube

Fuel return lines (Used on trac. S/N 7070976 & after) 1/4" Tube

1шт.

51

87017024

TUBE NUT,1/2"-24

NUT - flex tube, fuel return lines (used on trac. s/n 7070976 & after)

1шт.

Выбрано товаров: 53
