Запчасти Case 850K (09-26) - CAB - DOORS (09) - CHASSIS/ATTACHMENTS

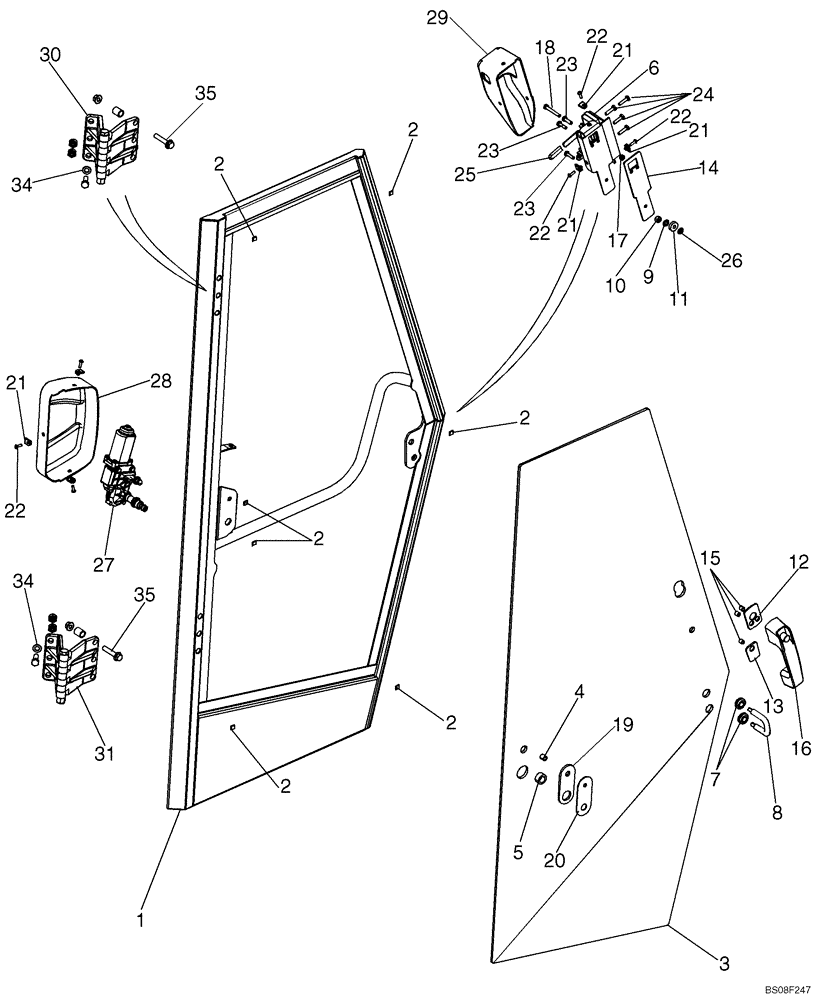

Схема запчастей Case 850K - (09-26) - CAB - DOORS (09) - CHASSIS/ATTACHMENTS
27
24
9
21
29
22
2
2
22
23
23
17
34
21
2
19
7
28
5
6
22
23
12
14
2
10
21
30
3
1
8
25
31
35
18
13
16
34
15
20
11
26
4
22
21
2
35
2

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

LEFT-HAND AND RIGHT-HAND CAB DOORS; LEFT-HAND DOOR NOT ILLUSTRATED

1шт.

87550957

DOOR

ASSEMBLY; Right-Hand; Incl. Ref 1, 2, 3, 4 - 6, 7 - 27, 28, 29; Except Where Noted For Left-Hand Door

1шт.

87550958

DOOR

ASSEMBLY;Left-Hand; Incl. Ref 1A, 2, 3A, 4, 5, 6A -26, 27A, 28, 29A; Except Where Noted For Right-Hand Door

1шт.

1

87517953

DOOR

FRAME, Right-Hand Door;

1шт.

1a

87517952

DOOR

FRAME, Left-Hand Door;

1шт.

2

87577745

BUMPER

Bumper, Glues in Glass

7шт.

3

87371775

CAB GLASS

Right-Hand Door

1шт.

3a

87371774

CAB GLASS

Left-Hand Door

1шт.

4

87400794

BUSHING

Nylon 12 dia

1шт.

5

87400795

BUSHING

Nylon 25 dia

1шт.

6

87371740

LATCH

Interior; Right-Hand Door

1шт.

6a

87371737

LATCH

Interior; Left-Hand Door

1шт.

7

87615097

GROMMET

GROMMET

2шт.

8

87371994

STRIKER PLATE

Hold Open

1шт.

9

895-11008

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

10

437013

NUT

NUT

2шт.

11

87517925

WASHER

Foam

2шт.

12

87517940

GASKET

Door Handle

1шт.

13

87517937

GASKET

Door Handle

1шт.

14

87517921

GASKET,3mm Thk

Door Latch

1шт.

15

87517938

BUSHING,6.5mm ID x 9.5mm OD x 9.5mm L

Door

3шт.

16

60-7083T1

HANDLE

1шт.

17

425-104

NUT,1/4"-20, Cl 5

1шт.

18

413-432

BOLT,Hex, 1/4" - 20 x 2", Gr 5

1шт.

19

87517920

GASKET,4.8mm Thk

Wiper

1шт.

20

87517958

MOUNTING PLATE

Wiper Mount

1шт.

21

87517945

NUT

No. 10

6шт.

22

440-11010

SCREW,Phillips Drive, Pan HD, #10 - 24 x 5/8"

6шт.

23

840-1625

SCREW,Pan, M6 x 25mm, Cl 4.8

3шт.

24

326-416

BOLT,Hex, 1/4" - 20 x 1", Gr 8

4шт.

25

87517939

RUBBER SLEEVE

1шт.

26

87517927

LOCK WASHER

Pushnut Fastener

2шт.

27

87550996

WIPER MOTOR

MOTOR, WIPER 12 V, Right-Hand Door; Replaces 87550937

1шт.

27a

87550997

WIPER MOTOR

MOTOR, WIPER 12V, Left-Hand Door; Replaces 87550938

1шт.

28

87371987

DOOR COVER

Wiper Motor

1шт.

29

87371992

DOOR COVER

Latch; Right-Hand Door Latch

1шт.

29a

87371990

DOOR COVER

Latch; Left-Hand Door Latch

1шт.

30

87615102

HINGE

RH Door, Upper

1шт.

31

87577780

HINGE

HINGE; RH Door, Lower

1шт.

32

87615101

HINGE

LH Door, Upper; Not Illustrated

1шт.

33

87577779

HINGE

HINGE, LH Door Lower; Not Illustrated

1шт.

34

895-11010

WASHER,11mm ID x 20mm OD x 2mm Thk

14шт.

35

854-10050

BOLT,Hvy Hex, M10 x 50mm, Cl 10.9

12шт.

36

87371776

DOOR SEAL

(Not Shown)

2шт.

37

87551007

STRIKER

(Not Shown)

2шт.

38

87740412

GUARD

Striker (Not Shown)

2шт.

39

895-15012

WASHER,M12 x 28 x 2.5

Striker (Not Shown)

2шт.

40

829-1412

NUT,M12, Cl 10.9

Striker (Not Shown)

2шт.

41

87371767

WIPER BLADE

(Not Shown)

1шт.

42

87551000

WIPER ARM

(Not Shown)

1шт.

Выбрано товаров: 50
