(09-41) - CAB - AIR CONDITIONING DUCTS

Запчасти Case 850K (09-41) - CAB - AIR CONDITIONING DUCTS (09) - CHASSIS/ATTACHMENTS

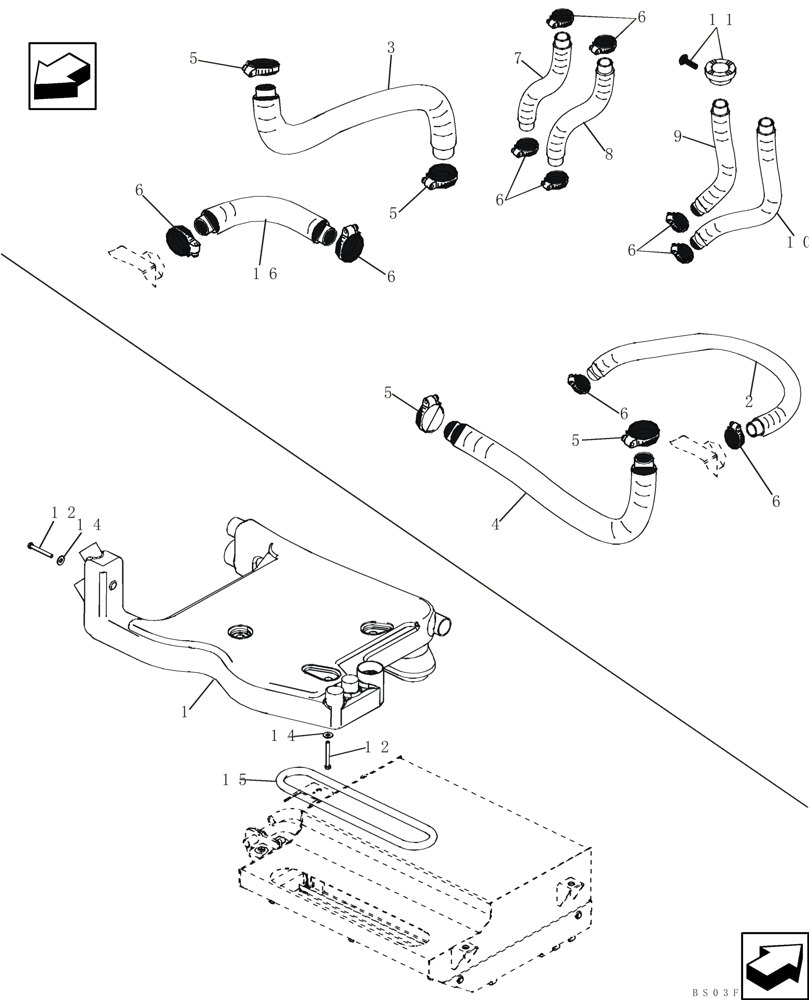

Схема запчастей Case 850K - (09-41) - CAB - AIR CONDITIONING DUCTS (09) - CHASSIS/ATTACHMENTS
6
2
6
8
5
14
16
6
15
5
6
5
7
9
6
12
14
1
11
12
3
bs03f167
6
10
4
6
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87400641

SHROUD

Shroud, Inlet

1шт.

2

76079176

AIR DUCT

2шт.

3

76079171

AIR DUCT

1шт.

4

76079170

AIR DUCT

1шт.

5

71404503

HOSE CLAMP,69.6mm - 77mm

60 - 80 Clamp

4шт.

6

13000790

HOSE CLAMP,40mm - 60mm, Worm Gear

Clamp

12шт.

7

76079175

AIR DUCT

1шт.

8

76079173

AIR DUCT

1шт.

9

76079174

AIR DUCT

1шт.

10

76079172

AIR DUCT

1шт.

11

76067705

DIFFUSER

Outlet

4шт.

12

614-8070

BOLT,Hex, M8 x 1.25 x 70mm, Cl 8.8, Full Thd

5шт.

14

76067742

WASHER

5шт.

15

87400710

SEAL

1шт.

16

76079039

HOSE

Hose

1шт.
