Запчасти Case 850K (04-01) - STARTER (Sep 8 2010 3:55PM) (04) - ELECTRICAL SYSTEMS

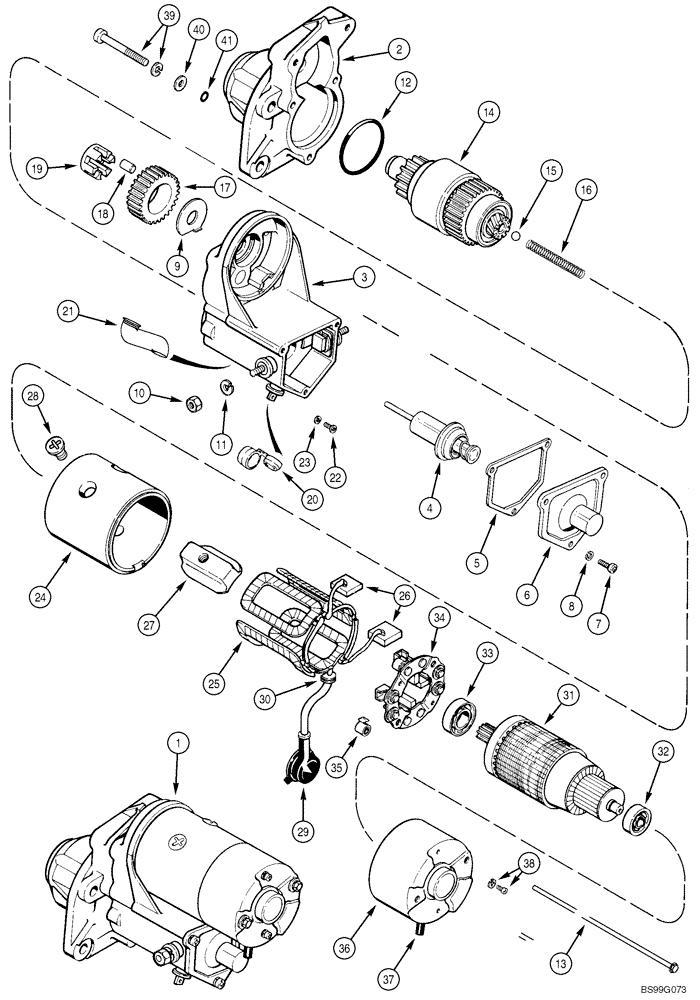

Схема запчастей Case 850K - (04-01) - STARTER (Sep 8 2010 3:55PM) (04) - ELECTRICAL SYSTEMS
4
18
19
23
12
16
9
6
5
2
40
10
20
35
34
17
21
3
32
37
1
8
11
38
13
15
24
25
14
39
33
29
28
22
26
7
31
27
41
36
30

Артикул

Название

Примечание

Количество

1

282161A1

STARTING MOTOR,12V, 2.7kW

Incl. Ref 2 - 41

1шт.

1

282161A1R

REMAN-STARTER,12V, 2.7kW

Reman for New P/N 282161A1

1шт.

1

282161A1C

CORE-STARTER,12V, 2.7kW

Return Number

1шт.

2

332474A1

COVER

1шт.

3

332469A1

SWITCH

Incl. Ref 4 - 11

1шт.

4

NSS

NOT SOLD SEPARAT

Solenoid

1шт.

5

NSS

NOT SOLD SEPARAT

Seal

1шт.

6

NSS

NOT SOLD SEPARAT

Cover Sheet

1шт.

7

NSS

NOT SOLD SEPARAT

Screw

3шт.

8

NSS

NOT SOLD SEPARAT

Washer

3шт.

9

141360A1

WASHER

1шт.

10

332468A1

NUT

Incl. Ref 11

1шт.

11

NSS

NOT SOLD SEPARAT

Washer, Spring

1шт.

12

1546500C1

SEAL,2.4mm Thk x 47.2mm ID

1шт.

13

332467A1

BOLT

Flange, M6 x 181

2шт.

14

258840A1

CLUTCH ASSEMBLY

1шт.

15

211-1311

BALL,11/32" Dia

200, CRS

1шт.

16

A47232

SPRING

2-13/16

1шт.

17

A47233

GEAR

1шт.

18

A47235

ROLLER BEARING

5шт.

19

A47236

RETAINER

1шт.

20

141354A1

RING

Bushing, Insulation

1шт.

21

332470A1

RING ASSY.

Bushing, Drain

1шт.

22

NSS

NOT SOLD SEPARAT

Screw, M5 x 8

1шт.

23

NSS

NOT SOLD SEPARAT

Washer, Lock, 5 mm

1шт.

332465A1

STATOR

Housing; Incl. Ref 24 - 29

1шт.

24

NSS

NOT SOLD SEPARAT

Housing

1шт.

25

NSS

NOT SOLD SEPARAT

Coil

1шт.

26

NSS

NOT SOLD SEPARAT

Brush

2шт.

27

NSS

NOT SOLD SEPARAT

Shoe

4шт.

28

NSS

NOT SOLD SEPARAT

Screw

4шт.

29

NSS

NOT SOLD SEPARAT

Boot

1шт.

30

NSS

NOT SOLD SEPARAT

Plate, Locking

1шт.

31

332446A1

ARMATURE

Incl. Ref 32, 33

1шт.

32

452698C1

BALL BEARING,10mm ID x 30mm OD x 9mm W

Commutator end

1шт.

33

A47247

BALL BEARING,17mm ID x 35mm OD x 10mm W

Drive End

1шт.

34

A47239

HOLDER

Includes Two Brushes; Incl. Ref 32

1шт.

35

A47249

SPRING

4шт.

36

332466A1

COVER

Frame; Commutator End

1шт.

37

258883A1

BUSHING

Drain

1шт.

38

141361A1

CAPTIVE WASHER SCREW,M5 x 9.40mm

With Washer

2шт.

A47230

BOLT

Incl. Ref 39 - 41

3шт.

39

A47129

CAPTIVE WASHER SCREW

With Washer

1шт.

40

495-81252

WASHER,#12

(Flat, 1/4" x 9/16" x 1/16")

1шт.

41

A47130

O-RING

1шт.

Выбрано товаров: 45
