Запчасти Case 850K (09-40) - CAB - AIR CONDITIONING DUCTS (CAB SERIAL 1001 - 1090) (09) - CHASSIS/ATTACHMENTS

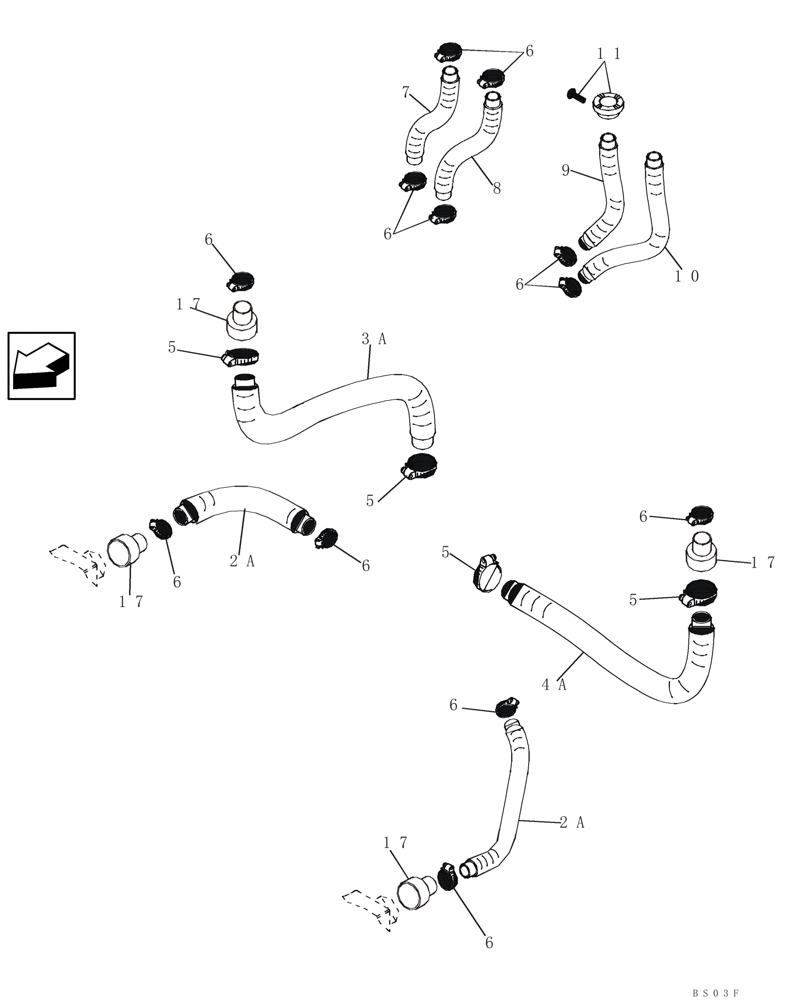

Схема запчастей Case 850K - (09-40) - CAB - AIR CONDITIONING DUCTS (CAB SERIAL 1001 - 1090) (09) - CHASSIS/ATTACHMENTS
4a
6
6
6
6
3a
6
17
5
5
6
17
5
2a
6
11
6
10
7
9
17
bs03f168
17
6
5
8
2a

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

CAB SERIAL 1001 - 1090

1шт.

1

87400641

SHROUD

Shroud, Inlet

1шт.

2a

76079176

AIR DUCT

2шт.

3a

76079171

AIR DUCT

1шт.

4a

76079170

AIR DUCT

1шт.

5

71404503

HOSE CLAMP,69.6mm - 77mm

60 - 80 Clamp

4шт.

6

13000790

HOSE CLAMP,40mm - 60mm, Worm Gear

Clamp

12шт.

7

76079175

AIR DUCT

1шт.

8

76079173

AIR DUCT

1шт.

9

76079174

AIR DUCT

1шт.

10

76079172

AIR DUCT

1шт.

11

76067705

DIFFUSER

Outlet

4шт.

12

614-8070

BOLT,Hex, M8 x 1.25 x 70mm, Cl 8.8, Full Thd

M8 x 70

5шт.

14

76067742

WASHER

5шт.

15

87400710

SEAL

1шт.

17

87432413

Connector; AC Hose Adapter

4шт.

Выбрано товаров: 16
