Запчасти Case 850H (05-12) - TRACK CHAIN, EXTENDED LIFE, EACH MASTER LINK HAS TWO BOLT HOLES (11) - TRACKS/STEERING

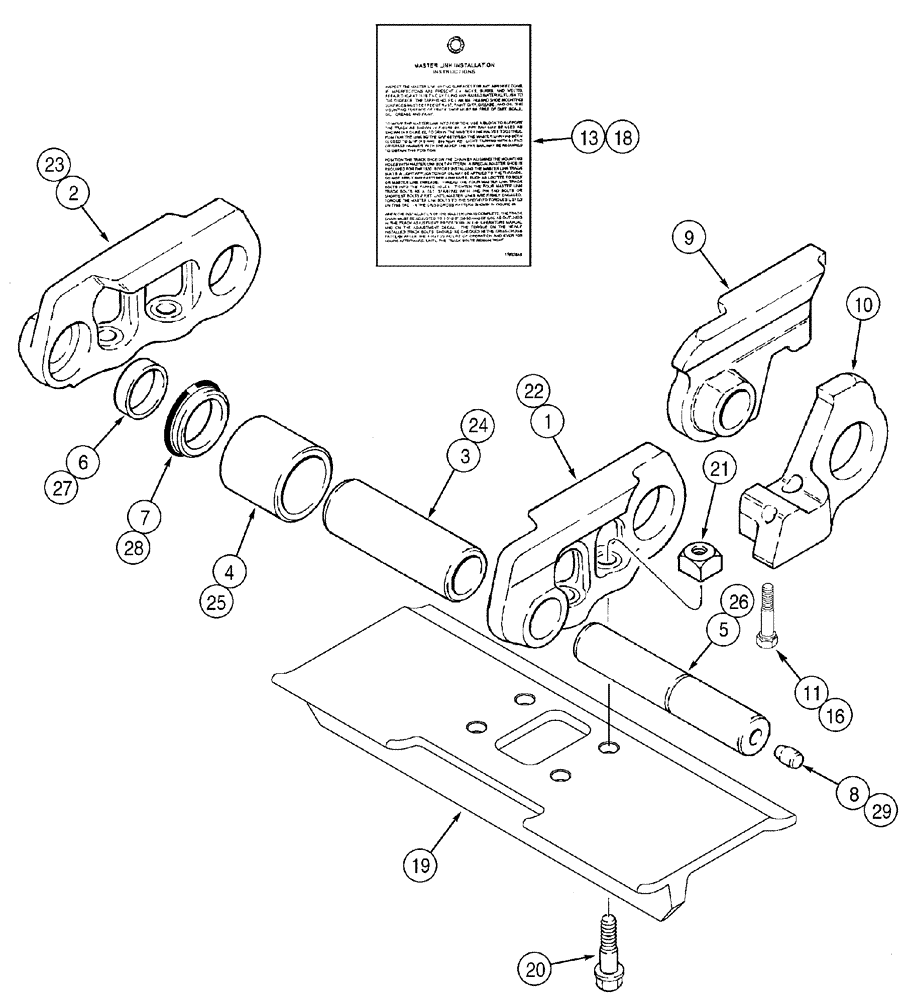

Схема запчастей Case 850H - (05-12) - TRACK CHAIN, EXTENDED LIFE, EACH MASTER LINK HAS TWO BOLT HOLES (11) - TRACKS/STEERING
9
26
6
4
2
21
18
28
22
13
20
1
25
11
10
27
5
3
19
16
23
8
7
24
29

Артикул

Название

Примечание

Количество

295201A1

CHAIN (CE)

Track, Extended Life, Consists Of 1 - 18

2шт.

1

295178A1

LINK

Right Hand

37шт.

2

295177A1

LINK

Left Hand

37шт.

3

114402A1

BUSHING,33.8mm ID x 53.82mm OD x 109.5mm L

54mm (2-1/8 in) OD

38шт.

4

323875A1

BUSHING,54.44mm ID x 76.2mm OD x 59mm L

38шт.

5

R51131

PIN,33.48mm OD x 183.5mm L

38шт.

6

R51132

SPACER

76шт.

7

R50830

OIL SEAL

76шт.

8

R50441

PLUG

38шт.

299237A1

KIT

Master Link, Right Hand, Consists Of 9 - 13

1шт.

NSS

NOT SOLD SEPARAT

Link Assy, Master, Right Hand, Consists Of 9, 10

1шт.

9

NSS

NOT SOLD SEPARAT

Link, Fits Over Track Pin on Outside of Regular Track Link

1шт.

10

NSS

NOT SOLD SEPARAT

Link, Fits Over Bushing on Inside of Regular Track Link

1шт.

11

295325A1

BOLT,Hex, 5/8" - 18 x 3 1/4"

5/8 NF x 3-1/4

2шт.

13

178328A3

TAG

Installation Instructions

1шт.

Each Master Link Has Two Bolt Holes

1шт.

299234A1

KIT

Master Link, Left Hand, Consists Of 14 - 18

1шт.

NSS

NOT SOLD SEPARAT

Link Assy, Master, Left Hand, Consists Of 14, 15

1шт.

14

NSS

NOT SOLD SEPARAT

Link, Fits Over Track Pin on Outside of Regular Track Link, Not Illustrated

1шт.

15

NSS

NOT SOLD SEPARAT

Link, Fits Over Bushing on Inside of Regular Track Link, Not Illustrated

1шт.

16

295325A1

BOLT,Hex, 5/8" - 18 x 3 1/4"

5/8 NF x 3-1/4

2шт.

18

178328A3

TAG

Installation Instructions

1шт.

19

303471A1

TRACK SHOE

457 mm (18 in)

76шт.

19

328945A1

TRACK SHOE

610 mm (24 in)

76шт.

19

328946A1

TRACK SHOE

711 mm (28 in)

76шт.

20

295318A1

BOLT,Hex, 5/8" - 18 x 2 1/8"

5/8 NF x 2-1/8

296шт.

21

R25688

SQUARE NUT

5/8 NF, Not Used on Master Link Bolts

296шт.

21a

345-140

SEALANT

No. 847, 1 Pint, For Link Pin Bores, Not Illustrated

1шт.

304484A1

KIT

Includes Instructions, Consists Of 22 - 29, Chain Unit Kit

1шт.

22

295178A1

LINK

Right Hand, Chain Unit Kit

1шт.

23

295177A1

LINK

Left Hand, Chain Unit Kit

1шт.

24

114402A1

BUSHING,33.8mm ID x 53.82mm OD x 109.5mm L

54mm (2-1/8 in) OD, Chain Unit Kit

1шт.

25

323875A1

BUSHING,54.44mm ID x 76.2mm OD x 59mm L

Chain Unit Kit

1шт.

26

R51131

PIN,33.48mm OD x 183.5mm L

Chain Unit Kit

2шт.

27

R51132

SPACER

Chain Unit Kit

4шт.

28

R50830

OIL SEAL

Chain Unit Kit

4шт.

29

R50441

PLUG

Chain Unit Kit

2шт.
