Запчасти Case 850H (05-10) - TRACK CHAIN, CASE LUBRICATED, EACH MASTER LINK HAS TWO BOLT HOLES (11) - TRACKS/STEERING

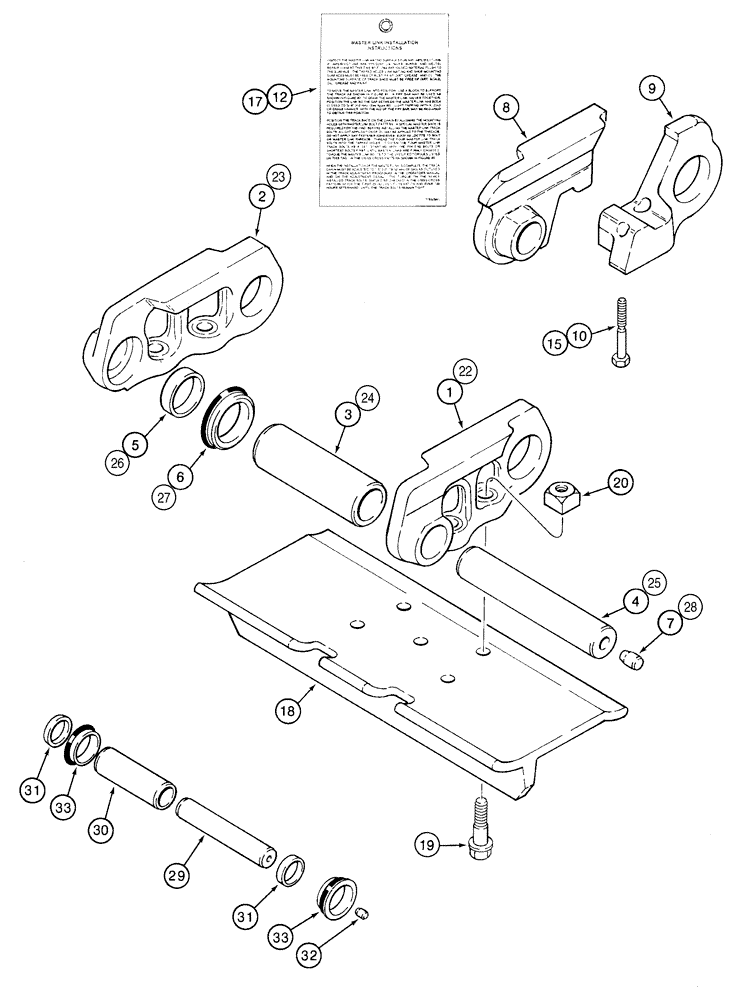

Схема запчастей Case 850H - (05-10) - TRACK CHAIN, CASE LUBRICATED, EACH MASTER LINK HAS TWO BOLT HOLES (11) - TRACKS/STEERING
12
20
29
4
33
25
3
31
26
2
15
24
8
28
30
23
6
7
31
1
22
17
10
9
27
32
18
5
33
19

Артикул

Название

Примечание

Количество

295202A1

CHAIN (CE)

Track, Consists Of 1 - 17

2шт.

1

295178A1

LINK

Right Hand

37шт.

2

295177A1

LINK

Left Hand

37шт.

3

R56515

BUSHING,33.8mm ID x 56.9mm OD x 109.5mm L

57 mm (2-1/4 in) OD

38шт.

4

R51131

PIN,33.48mm OD x 183.5mm L

38шт.

5

R51132

SPACER

76шт.

6

R50830

OIL SEAL

76шт.

7

R50441

PLUG

38шт.

299237A1

KIT

Master Link, Right Hand, Consists Of 8 - 12

1шт.

NSS

NOT SOLD SEPARAT

Link Assy, Master, Right Hand, Consists Of 8, 9

1шт.

8

NSS

NOT SOLD SEPARAT

Link, Fits Over Track Pin on Outside of Regular Track Link

1шт.

9

NSS

NOT SOLD SEPARAT

Link, Fits Over Bushing on Inside of Regular Track Link

1шт.

10

295325A1

BOLT,Hex, 5/8" - 18 x 3 1/4"

5/8 NF x 3-1/4

2шт.

12

178328A3

TAG

Installation Instructions

1шт.

Each Master Link Has Two Bolt Holes

1шт.

299234A1

KIT

Master Link, Left Hand, Consists Of 13 - 17

1шт.

NSS

NOT SOLD SEPARAT

Link Assy, Master, Left Hand, Consists Of 13, 14

1шт.

13

NSS

NOT SOLD SEPARAT

Link, Fits Over Track Pin on Outside of Regular Track Link, Not Illustrated

1шт.

14

NSS

NOT SOLD SEPARAT

Link, Fits Over Bushing on Inside of Regular Track Link, Not Illustrated

1шт.

15

295325A1

BOLT,Hex, 5/8" - 18 x 3 1/4"

5/8 NF x 3-1/4

2шт.

17

178328A3

TAG

Installation Instructions

1шт.

18

295181A1

TRACK SHOE

457 mm (18 in)

74шт.

18

295182A1

SHOE

610 mm (24 in)

74шт.

18

295183A1

SHOE

711 mm (28 in)

74шт.

19

295318A1

BOLT,Hex, 5/8" - 18 x 2 1/8"

5/8 NF x 2-1/8

296шт.

20

R25688

SQUARE NUT

5/8 NF, Not Used on Master Link Bolts

296шт.

300215A1

KIT

Includes Instructions, Consists Of 22 - 28, Chain Unit Kit

1шт.

302847A1

LINK ASSY.

Consists Of 22 - 24, Chain Unit Kit

1шт.

22

295178A1

LINK

Right Hand, Chain Unit Kit

1шт.

23

295177A1

LINK

Left Hand, Chain Unit Kit

1шт.

24

R56515

BUSHING,33.8mm ID x 56.9mm OD x 109.5mm L

57 mm (2-1/4 in) OD, Chain Unit Kit

1шт.

25

R51131

PIN,33.48mm OD x 183.5mm L

Chain Unit Kit

2шт.

26

R51132

SPACER

Chain Unit Kit

4шт.

27

R50830

OIL SEAL

Chain Unit Kit

4шт.

28

R50441

PLUG

Chain Unit Kit

2шт.

R56024

SET

Pin and Bushing, Includes Instructions, Consists Of 29 - 34, Services Complete Track Chain for Both Sides of Tractor

1шт.

29

R51131

PIN,33.48mm OD x 183.5mm L

pin and bushing kit, Services Complete Track Chain for Both Sides of Tractor

76шт.

30

R56515

BUSHING,33.8mm ID x 56.9mm OD x 109.5mm L

57 mm (2-1/4 in) OD, pin and bushing kit, Services Complete Track Chain for Both Sides

76шт.

31

R51132

SPACER

pin and bushing kit, Services Complete Track Chain for Both Sides

152шт.

32

R50441

PLUG

pin and bushing kit, Services Complete Track Chain for Both Sides

76шт.

33

R50830

OIL SEAL

pin and bushing kit, Services Complete Track Chain for Both Sides

152шт.

34

345-140

SEALANT

No. 847, 1 Pint, For Link Pin Bores, Not Illustrated, pin and bushing kit, Services Complete Track Chain for Both Sides

1шт.

Выбрано товаров: 42
