Запчасти Case 850H (05-09) - TRACK CHAIN, CASE LUBRICATED, EACH MASTER LINK HAS ONE BOLT HOLE (11) - TRACKS/STEERING

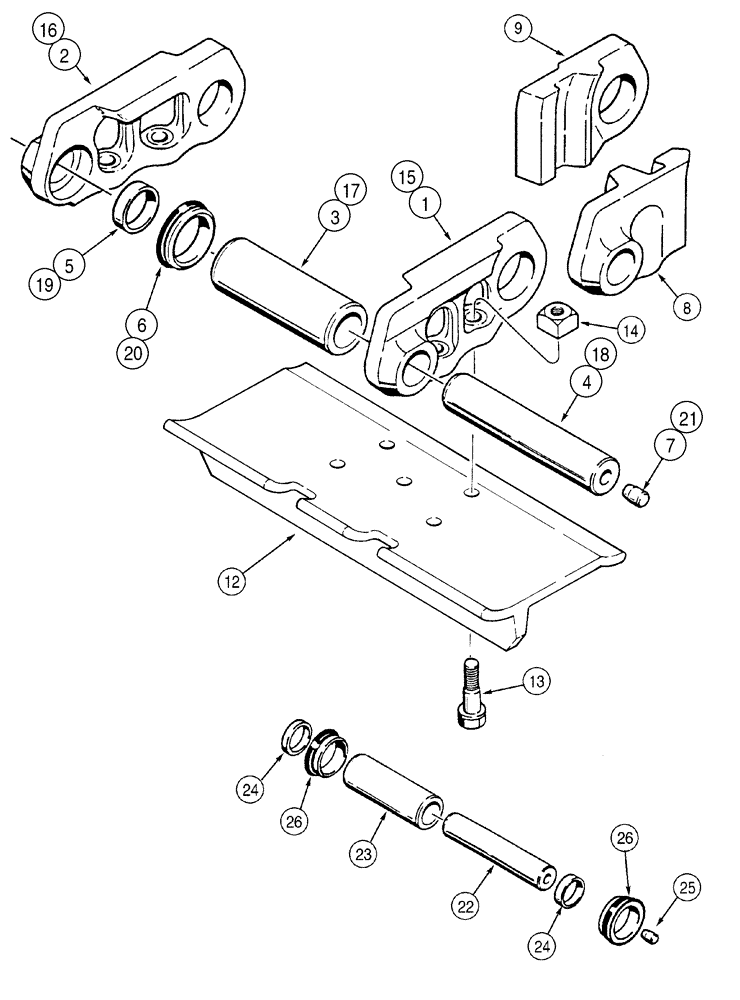

Схема запчастей Case 850H - (05-09) - TRACK CHAIN, CASE LUBRICATED, EACH MASTER LINK HAS ONE BOLT HOLE (11) - TRACKS/STEERING
6
3
8
18
17
7
23
1
26
9
24
24
21
25
13
15
14
12
16
26
22
20
5
2
4
19

Артикул

Название

Примечание

Количество

295199A1

CHAIN (CE)

Track, Case Lubricated, Consists Of 1 - 11

2шт.

1

295178A1

LINK

Right Hand

37шт.

2

295177A1

LINK

Left Hand

37шт.

3

R56515

BUSHING,33.8mm ID x 56.9mm OD x 109.5mm L

57 mm (2-1/4 in) OD

38шт.

4

R51131

PIN,33.48mm OD x 183.5mm L

38шт.

5

R51132

SPACER

76шт.

6

R50830

OIL SEAL

76шт.

7

R50441

PLUG

38шт.

295174A1

Master, Right Hand, Consists of: 8 & 9, For Service Order, 299234A1, 299237A1, See figure 5-11

1шт.

8

NSS

NOT SOLD SEPARAT

Link, Fits Over Track Pin on Outside of Regular Track Link

1шт.

9

NSS

NOT SOLD SEPARAT

Link, Fits Over Bushing on Inside of Regular Track Link

1шт.

295173A1

Master, Left Hand, Consists Of 10, 11, For Service Order, 299234A1, 299237A1, See figure 5-11

1шт.

10

NSS

NOT SOLD SEPARAT

Link, Fits Over Track Pin on Outside of Regular Track Link, Not Illustrated

1шт.

11

NSS

NOT SOLD SEPARAT

Link, Fits Over Bushing on Inside of Regular Track Link, Not Illustrated

1шт.

12

295181A1

TRACK SHOE

457 mm (18 in)

76шт.

12

295182A1

SHOE

610 mm (24 in)

76шт.

12

295183A1

SHOE

711 mm (28 in)

76шт.

13

295318A1

BOLT,Hex, 5/8" - 18 x 2 1/8"

5/8 NF x 2-1/8

304шт.

14

R25688

SQUARE NUT

5/8 NF, Not Used on Master Link Bolts

296шт.

300215A1

KIT

Includes Instructions, Consists Of 15 - 21, Chain Unit Kit

1шт.

302847A1

LINK ASSY.

Consists Of 15 - 17, Chain Unit Kit

1шт.

15

295178A1

LINK

Right Hand, Chain Unit Kit

1шт.

16

295177A1

LINK

Left Hand, Chain Unit Kit

1шт.

17

R56515

BUSHING,33.8mm ID x 56.9mm OD x 109.5mm L

57 mm (2-1/4 in) OD, Chain Unit Kit

1шт.

18

R51131

PIN,33.48mm OD x 183.5mm L

Chain Unit Kit

2шт.

19

R51132

SPACER

Chain Unit Kit

4шт.

20

R50830

OIL SEAL

Chain Unit Kit

4шт.

21

R50441

PLUG

Chain Unit Kit

2шт.

R56024

SET

Pin and Bushing, Includes Instructions, Consists Of 22 - 27, Pin and Bushing Kit, Services Complete Track Chain for Both Sides of Tractor

1шт.

22

R51131

PIN,33.48mm OD x 183.5mm L

Pin and Bushing Kit, Services Complete Track Chain for Both Sides of Tractor

76шт.

23

R56515

BUSHING,33.8mm ID x 56.9mm OD x 109.5mm L

57 mm (2-1/4 in) OD, Pin and Bushing Kit, Services Complete Track Chain for Both Sides of Tractor

76шт.

24

R51132

SPACER

Pin and Bushing Kit, Services Complete Track Chain for Both Sides of Tractor

152шт.

25

R50441

PLUG

Pin and Bushing Kit, Services Complete Track Chain for Both Sides of Tractor

76шт.

26

R50830

OIL SEAL

Pin and Bushing Kit, Services Complete Track Chain for Both Sides of Tractor

152шт.

27

345-140

SEALANT

No. 847, 1 Pint, For Link Pin Bores, Not Illustrated, Pin and Bushing Kit, Services Complete Track Chain for Both Sides of Tractor

1шт.

Выбрано товаров: 35
