Запчасти Case 850H (09-23) - CANOPY, ROPS - SCREENS (09) - CHASSIS

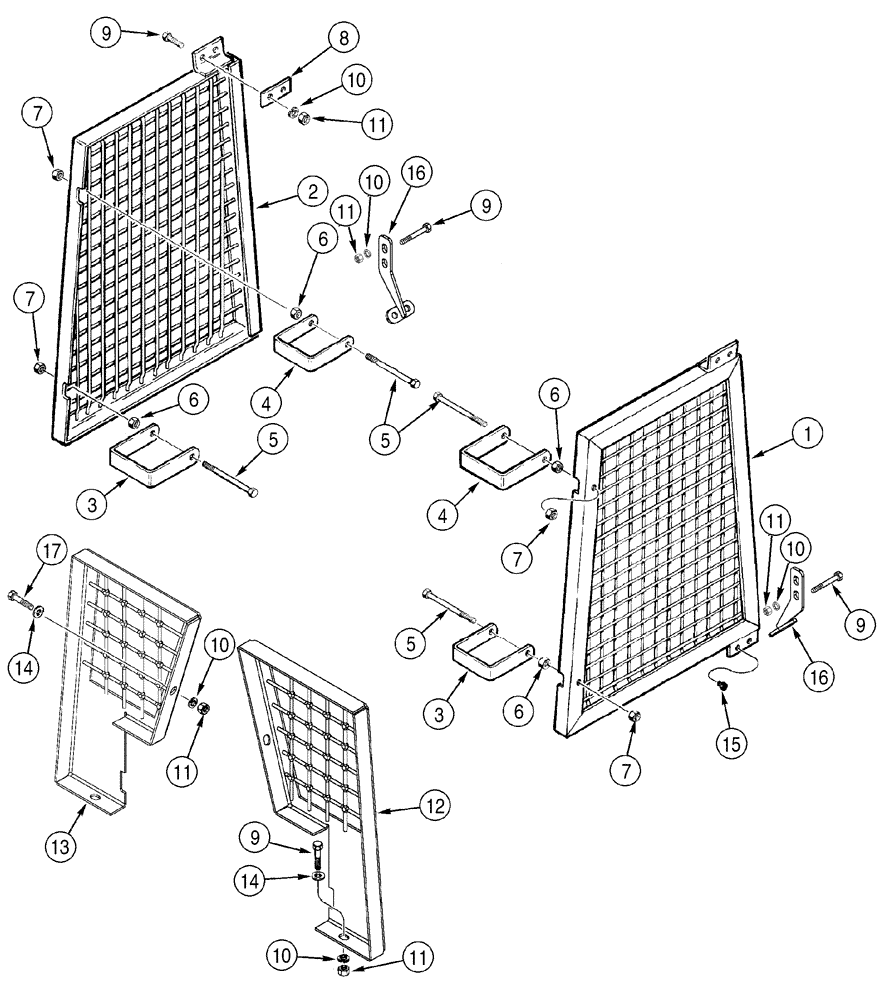

Схема запчастей Case 850H - (09-23) - CANOPY, ROPS - SCREENS (09) - CHASSIS
6
5
13
3
6
17
11
12
3
14
10
10
11
11
9
15
7
9
5
6
16
10
4
9
7
7
10
10
5
7
8
16
11
2
6
9
14
1
4
11

Артикул

Название

Примечание

Количество

1

181832A2

SHIELD

Right Hand Side

1шт.

2

181831A2

SHIELD

Left Hand Side

1шт.

3

181733A1

CLAMP

Lower Rear

2шт.

4

181747A1

CLAMP

Upper Rear

2шт.

5

113-443

BOLT,Hex, 1/2" - 13 x 6-1/2", Gr 5

4шт.

6

425-108

NUT,1/2" - 13, Gr 5

4шт.

7

231-1448

NUT,1/2"-13, GB

4шт.

8

177383A1

CLAMP

Screen, Upper

2шт.

9

413-820

BOLT,Hex, 1/2" - 13 x 1-1/4", Gr 5

10шт.

10

80679

LOCK WASHER,1/20.507 CST ZND

12шт.

11

425-108

NUT,1/2" - 13, Gr 5

12шт.

12

374581A1

SCREEN

Right Hand Front

1шт.

13

374582A1

SCREEN

Left Hand Front

1шт.

14

495-21056

WASHER,1/2"

9/16 x 1-3/8 x 7/64

4шт.

15

R38089

CUSHION ASSY.

Rubber, Side Screen, Lower

4шт.

16

364610A1

BRACKET

Support, Side Screen

2шт.

17

413-828

BOLT,Hex, 1/2" - 13 x 1-3/4", Gr 5

2шт.

Выбрано товаров: 17
