Запчасти Case 850B (362) - HOOD (05) - UPPERSTRUCTURE CHASSIS

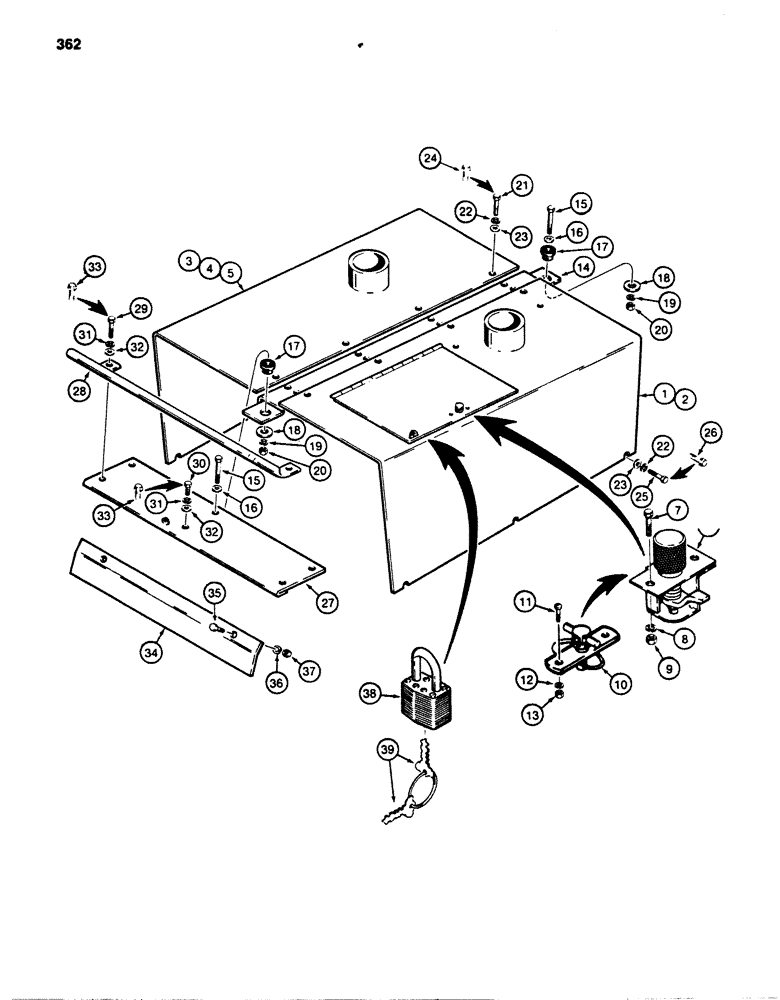

Схема запчастей Case 850B - (362) - HOOD (05) - UPPERSTRUCTURE CHASSIS
10
19
33
38
32
18
35
36
18
19
29
15
37
3
25
4
31
9
8
39
16
23
28
30
34
23
20
17
21
5
33
22
24
11
13
20
16
17
31
2
26
1
7
32
12
14
15
22
27

Артикул

Название

Примечание

Количество

1

R46016

HOOD

- right-hand, used with or without noise reduction pads

1шт.

2

R40254

HOOD

- right hand, used on models with turbocharger

1шт.

3

R32790

HOOD - left-hand, standard, without studs for noise pad mounting

1шт.

4

R40253

HOOD

- left-hand, used on models with turbocharger

1шт.

5

R37154

HOOD

- left-hand, used on models with noise reduction pads

1шт.

6

R25164

FASTENER

- access door, hood, if used

1шт.

7

13-412

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5, Full Thd

2шт.

8

92-4

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

2шт.

9

25-104

NUT,1/4"-20, G5

2шт.

10

L102515

LATCH

FASTENER - access door, hood, if used

1шт.

11

182-125

SCREW,Sl Pan Hd, #10 - 24 x 1/2"

MACHINE SCREW - no. 10 - 24 NC x 1/2"

2шт.

12

92-3

LOCK WASHER,#10

WASHER, LOCK, #10

2шт.

13

129-7

NUT,Hex, #10 - 24

- hex, no. 10 - 24 NC

2шт.

14

R34655

BRACKET - hood mounting

1шт.

15

13-840

BOLT,Hex, 1/2" - 13 x 2-1/2", Gr 5

- hex head, 1/2" - 13 NC x 2-1/2"

2шт.

16

195-33

WASHER,1/2"

- flat, 1/2"

2шт.

17

R29799

SHOCK ABSORBER

INSULATOR - rubber, mounting

2шт.

18

D25022

WASHER

- hardened

2шт.

19

92-8

LOCK WASHER,1/2"

2шт.

20

25-108

NUT,1/2"-13, G5

- hex, 1/2" - 13 NC

2шт.

21

13-824

BOLT,Hex, 1/2" - 13 x 1-1/2", Gr 5, Full Thd

No longer used, service with 121-429 flange head bolt Hex, 1/2"-13 x 1 1/2", G5, Full Thd

10шт.

22

92-8

LOCK WASHER,1/2"

no longer used 1/2"

16шт.

23

195-33

WASHER,1/2"

- flat, , no longer used 1/2"

16шт.

24

121-429

FLANGE BOLT,Hex, 1/2" - 13 x 1 1/4", Gr 8, Full Thd

BOLT, Hex Flg, 1/2"-13 x 1 1/4", G8, Full Thd

10шт.

25

13-820

BOLT,Hex, 1/2" - 13 x 1-1/4", Gr 5, Full Thd

No longer used, service with 121-428 flange head bolt Hex, 1/2"-13 x 1 1/4", G5, Full Thd

6шт.

26

121-428

FLANGE BOLT,Hex, 1/2" - 13 x 1", Gr 8, Full Thd

BOLT, Hex Flg, 1/2"-13 x 1", G8, Full Thd

6шт.

27

R32775

PLATE ASSY.

PLATE - cover

1шт.

28

R43077

HANDLE

HANDRAIL - hood plate

1шт.

29

13-616

BOLT,Hex, 3/8" - 16 x 1", Gr 5, Full Thd

No longer used, service with 121-233 flange head bolt Hex, 3/8"-16 x 1", G5, Full Thd

2шт.

30

13-612

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

No longer used, service with 121-233 flange head bolt Hex, 3/8"-16 x 3/4", G5, Full Thd

1шт.

31

92-6

LOCK WASHER,3/8"

no longer used 3/8"

3шт.

32

195-25

WASHER,3/8"

- flat, , no longer used 3/8"

3шт.

33

121-233

FLANGE BOLT,Hex, 3/8" - 16 x 3/4", Gr 8, Full Thd

BOLT - flange head, 3/8" - 16 NC x 3/4", Teflon coated

3шт.

34

R34145

NOISE PROTECTION

PANEL - noise reduction

1шт.

35

13-612

BOLT,Hex, 3/8" - 16 x 3/4", Gr 5, Full Thd

2шт.

36

92-6

LOCK WASHER,3/8"

2шт.

37

25-106

NUT,3/8"-16, G5

- hex, 3/8" - 16 NC

2шт.

38

D93753

PADLOCK

- hood access door, includes keys, if used, Includes: Ref.#39

1шт.

39

R29555

KEY

- for Master padlock only

2шт.

39

D93751

SET OF 2 KEYS

KEY - for Yale padlock only

2шт.

Выбрано товаров: 40
