(H15-1) - DOZER LIFT SECTION

Запчасти Case 850 (H15-1) - DOZER LIFT SECTION (07) - HYDRAULIC SYSTEM

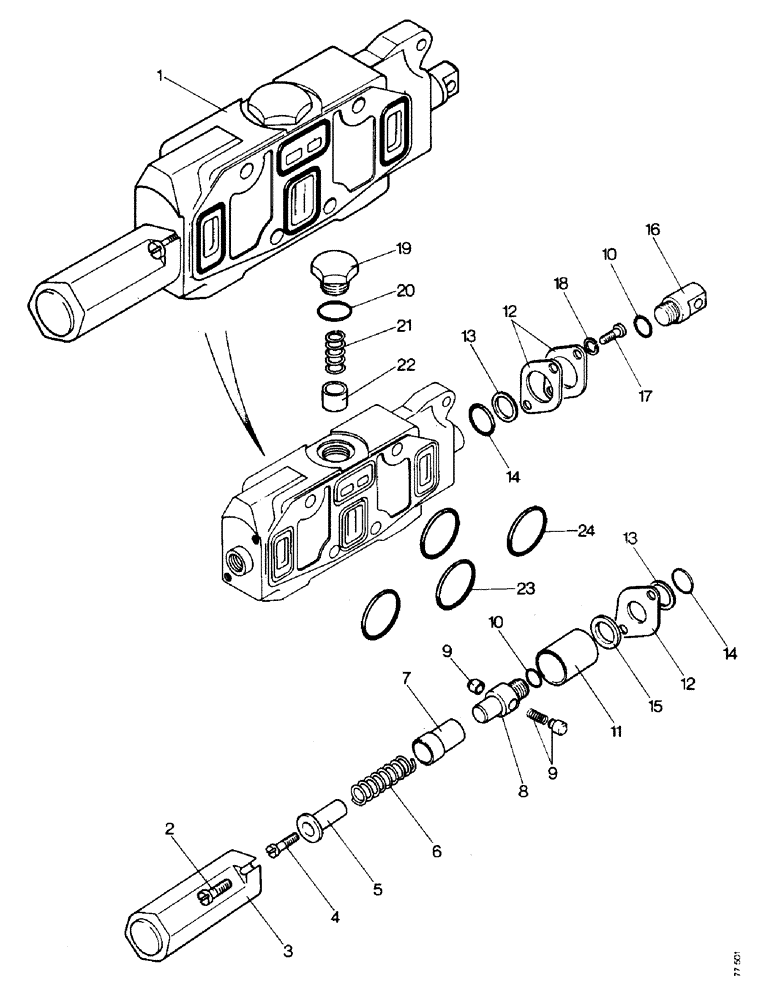

Схема запчастей Case 850 - (H15-1) - DOZER LIFT SECTION (07) - HYDRAULIC SYSTEM
18
16
13
2
12
13
11
14
9
7
10
6
4
23
1
14
3
24
19
20
21
8
17
12
15
22
5
10
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

D66213

KNIFE SECTION

LIFT SECTION - control valve, Dozer 3 or 4 spool

1шт.

2

71-514

SCREW,Slotted Fil Hd, 5/16"-18 x 7/8"

- 5/16 UNC x 7/8 in

2шт.

3

D32459

CAP

- valve section

1шт.

4

D39711

SCREW - special

1шт.

5

D32452

RETAINER - spring, inner

1шт.

6

D66219

VALVE SPRING

SPRING - centering

1шт.

7

D32454

RETAINER

- spring, outer

1шт.

8

D32455

RETAINER

- poppet

1шт.

9

D66220

DETENT

ASSEMBLY

1шт.

10

D38813

O-RING

'O' RING

2шт.

11

D32225

SLEEVE - poppet

1шт.

12

D32456

PLATE

- retaining

3шт.

13

D66218

RING

- back up

2шт.

14

D66217

SEAL

- wiper

2шт.

15

D52479

SPACER - stop

1шт.

16

D32223

LUG

- spool

1шт.

17

71-58

SCREW - 5/16 UNC x 1/2 in

2шт.

18

92-5

LOCK WASHER,5/16"

2шт.

19

39007

CAP

- check valve

1шт.

20

A27342

O-RING,1.109" ID x 1.387" OD x 0.139"

'O' RING

1шт.

21

R15308

VALVE SPRING

SPRING - check valve

1шт.

22

D45694

SPOOL

POPPET - check valve

1шт.

23

L32985

GASKET

- quad ring

1шт.

24

905952R1

COTTER PIN,M3.2 x 50

SEAL - quad ring

3шт.
