(9.522[02]) - RIPPER (PD) - FRAME - OPTIONAL CODE 76078285

Запчасти Case 1850K LT (9.522[02]) - RIPPER (PD) - FRAME - OPTIONAL CODE 76078285 (19) - OPTIONS

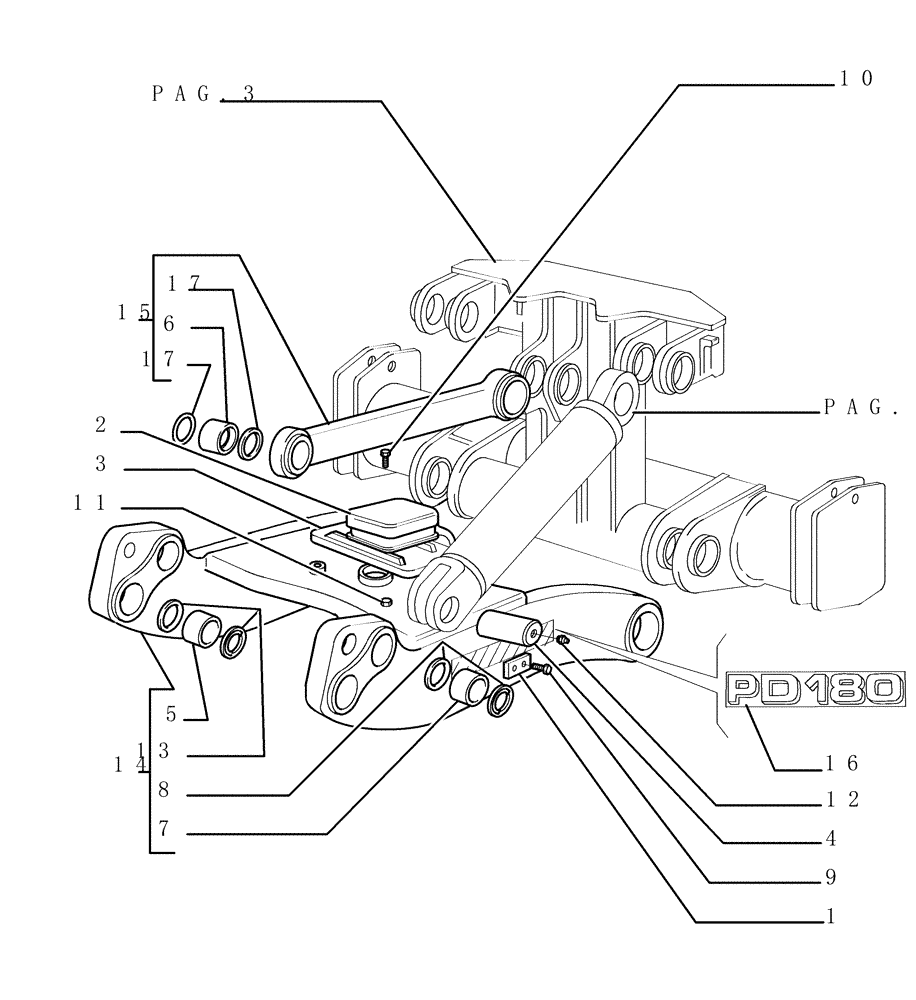

Схема запчастей Case 1850K LT - (9.522[02]) - RIPPER (PD) - FRAME - OPTIONAL CODE 76078285 (19) - OPTIONS
2
5
7
16
15
4
10
17
14
9
8
3
6
17
1
13
11
pag.3
pag.4
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

8270126

PLATE

2шт.

2

8285989

PAD

1шт.

3

8285990

PLATE

1шт.

4

76027740

PIN

2шт.

5

8299716

BUSHING

4шт.

6

8299718

BUSHING

2шт.

7

8299739

BUSHING

2шт.

8

79065568

SEAL,63mm ID x 78.25mm OD x 7.5mm Thk

4шт.

9

11115331

SCREW,Hex, M14 x 25mm, Cl 10.9, Full Thd

4шт.

10

11118531

BOLT,Hex, M16 x 40, 10.9

4шт.

11

12575121

NUT,M20 x 1.5, Cl 10

1шт.

12

13407211

LUBE NIPPLE,M10 x 1

2шт.

13

79023900

SEALING RING,80mm ID x 95mm OD x 7.5mm Thk

8шт.

14

79110011

FRAME

Assy

1шт.

15

79099476

LINK

Assy

1шт.

16

76046701

DECAL

2шт.

17

79023900

SEALING RING,80mm ID x 95mm OD x 7.5mm Thk

4шт.
