(3.437[02]) - CONTROL VALVE LINKAGE - PIPING

Запчасти Case 1850K LT (3.437[02]) - CONTROL VALVE LINKAGE - PIPING (07) - HYDRAULIC SYSTEM/FRAME

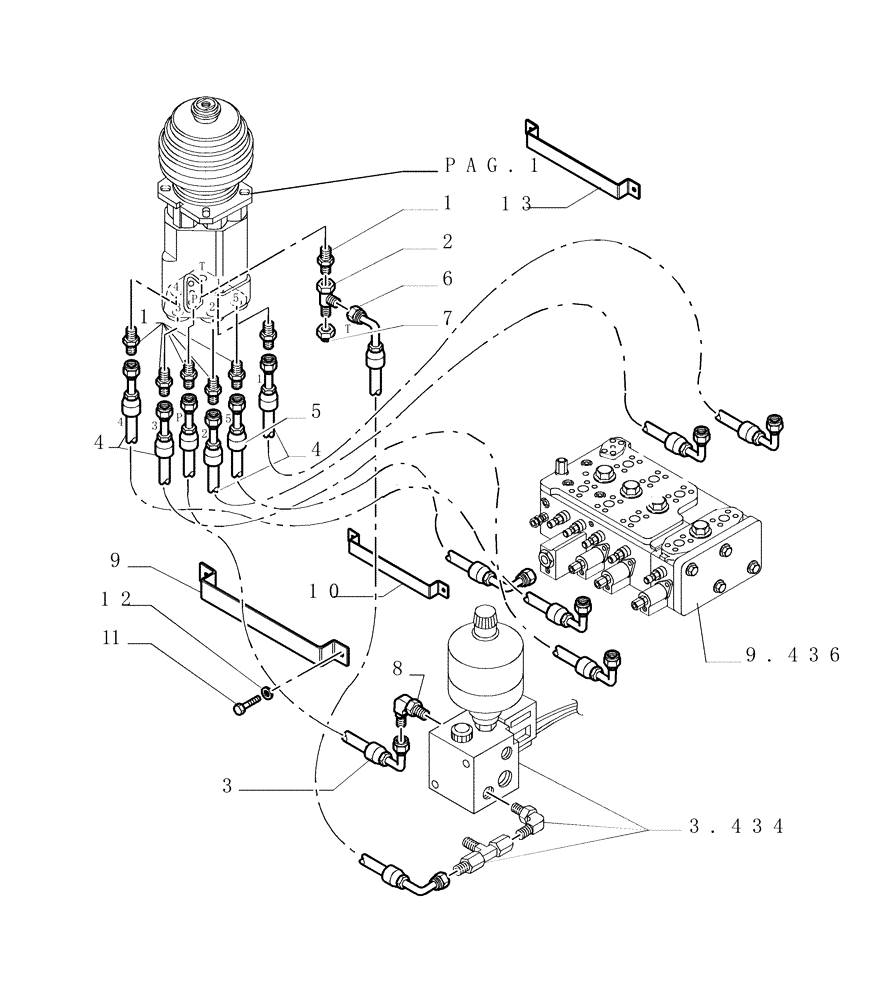

Схема запчастей Case 1850K LT - (3.437[02]) - CONTROL VALVE LINKAGE - PIPING (07) - HYDRAULIC SYSTEM/FRAME
1
1
13
t
p
3
2
7
12
3.434
1
9.436
4
4
3
4
10
9
1
1
3
5
6
4
pag.1
1
2
5
5
p
2
t
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

79095838

HYD CONNECTOR

1/4G. 9/16"-18

7шт.

2

79054269

TEE

aT-9/16"

1шт.

3

76071038

HYDRAULIC HOSE

2700 mm lg.

2шт.

4

76035640

HYDRAULIC HOSE

2300 mm lg.

4шт.

5

76069515

HYDRAULIC HOSE

2000 mm lg.

1шт.

6

76071037

HYDRAULIC HOSE

2750 mm lg.

1шт.

7

70919552

CAP

9/16"

1шт.

8

79054402

ELBOW

1шт.

9

76071048

BRACKET

1шт.

10

76071050

BRACKET

1шт.

11

86625003

BOLT,Hex, M8 x 50mm, Cl 10.9

6шт.

12

79011527

WASHER,8.6mm ID x 22mm OD x 5mm Thk

6шт.

13

76071049

BRACKET

1шт.
