(9.653[33]) - ROPS CAB - DOOR - OPTIONAL CODE 784110271

Запчасти Case 1850K (9.653[33]) - ROPS CAB - DOOR - OPTIONAL CODE 784110271 (19) - OPTIONS

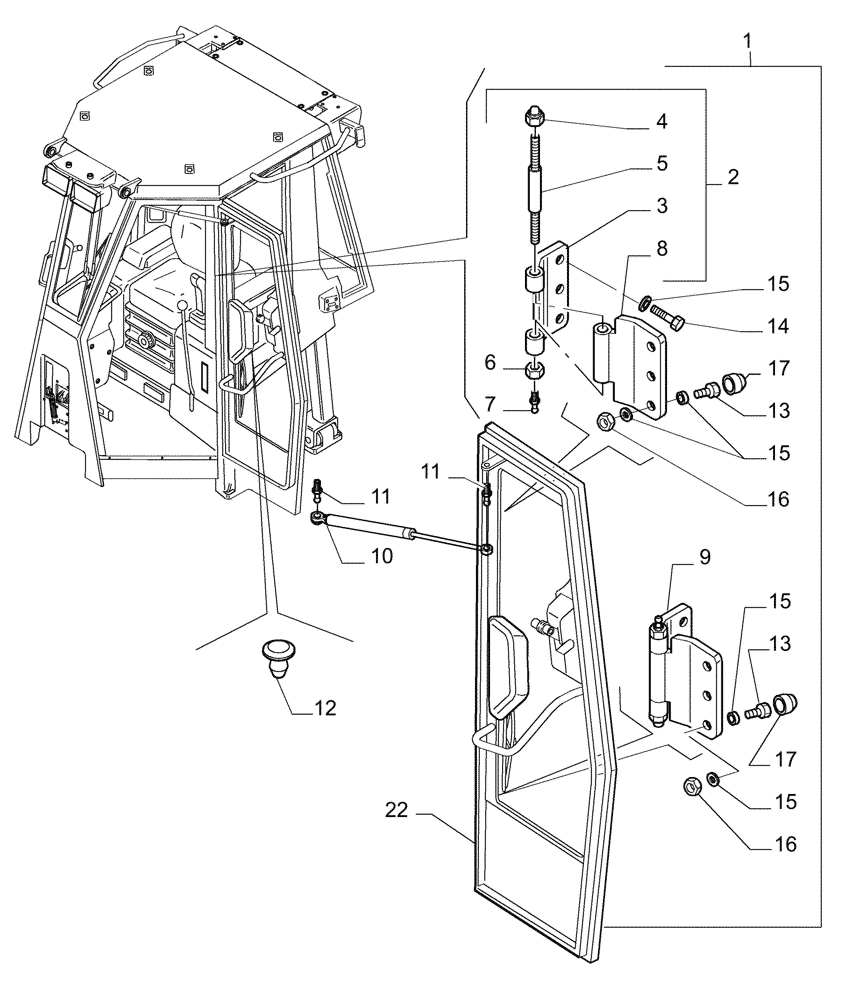

Схема запчастей Case 1850K - (9.653[33]) - ROPS CAB - DOOR - OPTIONAL CODE 784110271 (19) - OPTIONS
5
15
10
22
15
4
16
1
13
3
7
17
17
1
1
15
9
6
12
15
16
1
13
1
14
8
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

76301283

RH CAB DOOR

- RIGHT ASSY, Incl 20

1шт.

1

76301282

LH CAB DOOR

- LEFT ASSY, Incl 21

1шт.

2

76079003

HINGE

ASSY - UPPER

2шт.

3

76079006

HALF-HINGE

1шт.

4

14055821

NUT

12X1,75

1шт.

5

76067139

PIN

1шт.

6

11702911

NUT,M12, Cl 8, ZND

1шт.

7

76043510

LUBE NIPPLE,M6 x 1 x 15 L

1шт.

8

76079005

HALF-HINGE

1шт.

9

76079004

HINGE

- LOWER

1шт.

10

76067801

GAS STRUT

- GAS F=300 L=485 C=200

2шт.

11

76078220

HINGE

2шт.

12

70741009

PLUG

4шт.

13

11106631

SCREW,Hex, M10 x 35mm, Cl 10.9, Full Thd

6шт.

14

16160124

BOLT,Hex, M10 x 1.5 x 50mm, Cl 8.8, Full Thd

10X30

6шт.

15

14496634

WASHER,M10

18шт.

16

11701714

NUT

10X1,5

6шт.

17

71480911

DUST CAP

12шт.

18

76301188

RH DOOR LOCK

1шт.

19

76301189

LH DOOR LOCK

1шт.

20

76301251

GLASS

RH Door

1шт.

21

76301250

GLASS

LH Door

1шт.

22

76301232

LH CAB DOOR

Frame

1шт.

22

76301258

RH CAB DOOR

Frame

1шт.
