(9.653[32]) - ROPS CAB - DOOR - OPTIONAL CODE 784110271

Запчасти Case 1850K (9.653[32]) - ROPS CAB - DOOR - OPTIONAL CODE 784110271 (19) - OPTIONS

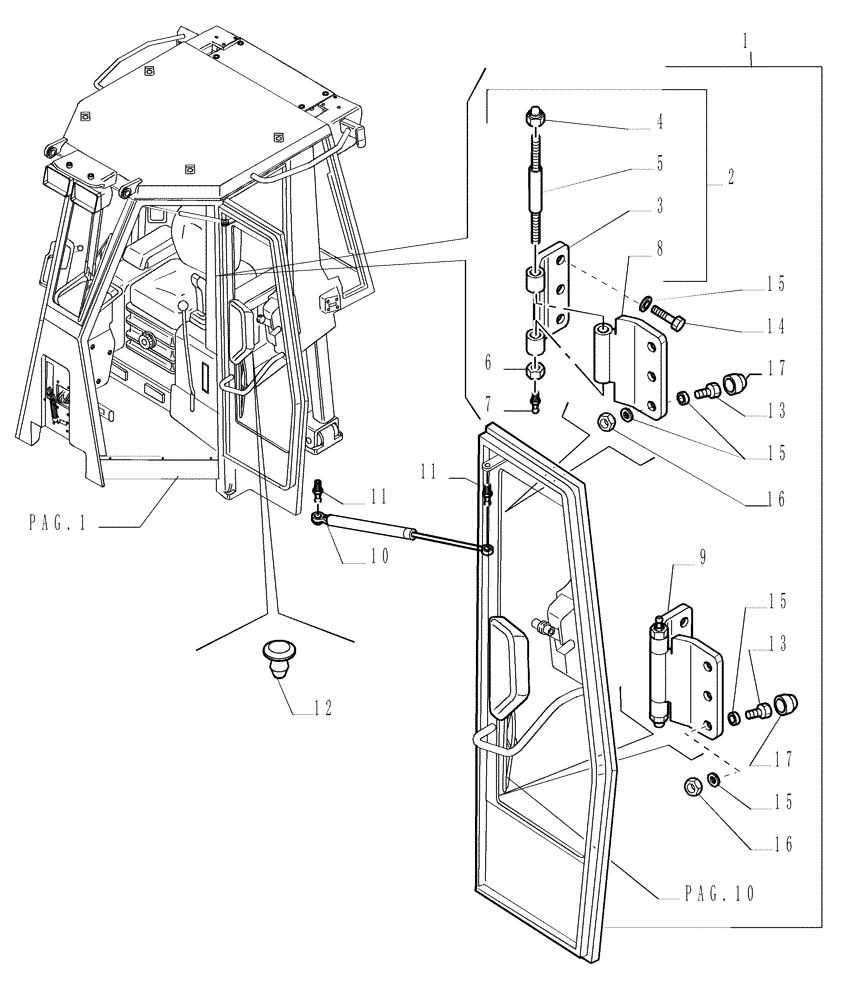

Схема запчастей Case 1850K - (9.653[32]) - ROPS CAB - DOOR - OPTIONAL CODE 784110271 (19) - OPTIONS
6
15
4
15
9
1
pag.10
3
1
16
15
12
5
17
15
1
2
1
7
14
pag.1
8
13
10
13
16
17
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

RH Assy, See Pg. 33

1шт.

1

NSS

NOT SOLD SEPARAT

LH Assy, See Pg. 33

1шт.

2

76079003

HINGE

Assy - Upper

1шт.

3

76079006

HALF-HINGE

Upper

1шт.

4

14055821

NUT

M12

1шт.

5

76067139

PIN

1шт.

6

11702921

NUT,M12, Cl 10

1шт.

7

76043510

LUBE NIPPLE,M6 x 1 x 15 L

1шт.

8

76079005

HALF-HINGE

1шт.

9

76079004

HINGE

Lower

1шт.

10

76067801

GAS STRUT

F=300 L=485; Incl. (2) Ref 11

2шт.

11

76078220

HINGE

2шт.

12

70741009

PLUG

4шт.

13

11106631

SCREW,Hex, M10 x 35mm, Cl 10.9, Full Thd

6шт.

14

16160124

BOLT,Hex, M10 x 1.5 x 50mm, Cl 8.8, Full Thd

6шт.

15

14496634

WASHER,M10

x 21

18шт.

16

11701714

NUT

M10 x 1.5

6шт.

17

71480911

DUST CAP

12шт.
