(9.522[05]) - RIPPER (PD) - LIFT CYLINDERS - OPTIONAL CODE 784115041

Запчасти Case 1850K (9.522[05]) - RIPPER (PD) - LIFT CYLINDERS - OPTIONAL CODE 784115041 (19) - OPTIONS

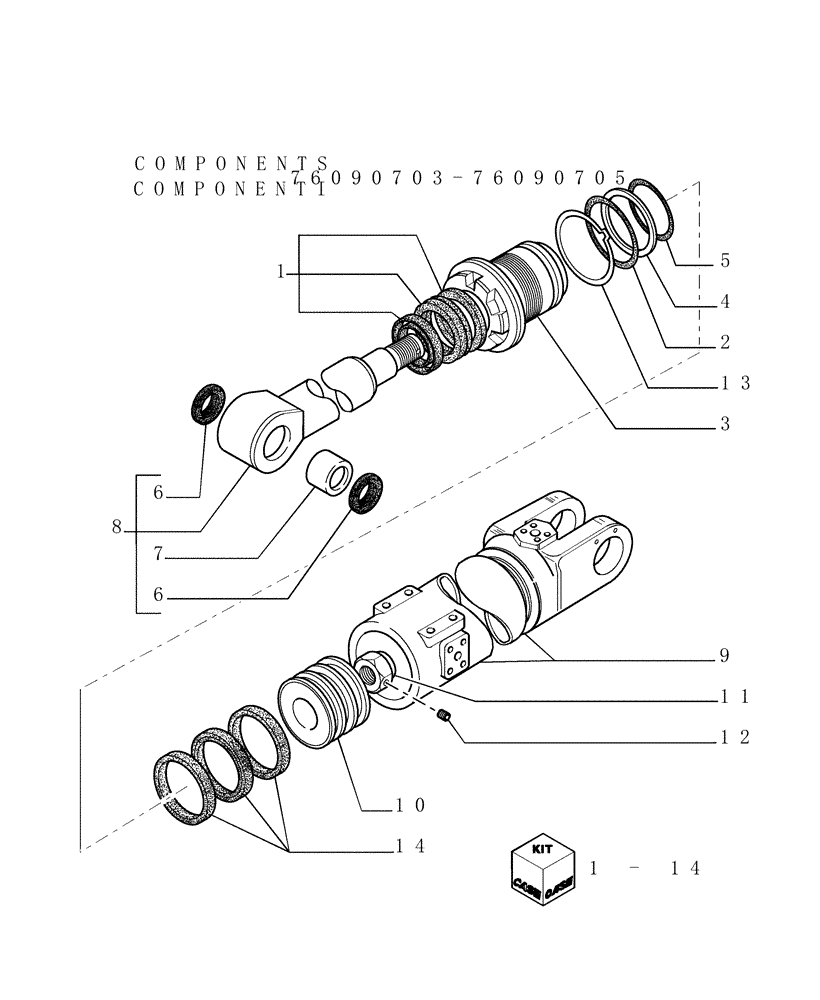

Схема запчастей Case 1850K - (9.522[05]) - RIPPER (PD) - LIFT CYLINDERS - OPTIONAL CODE 784115041 (19) - OPTIONS
6
7
2
76090703-76090705
5
11
components
1 - 14
13
9
12
3
6
14
componenti
1
10
8
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

79071472

SEAL

1шт.

2

14466080

O-RING,0.139" Thk x 3.984" ID, -242, Cl 5, 75 Duro

1шт.

3

79099823

GLAND

1шт.

4

79021911

RING,94mm ID x 100mm OD x 6mm Thk

1шт.

5

14465780

O-RING,0.139" Thk x 3.609" ID, -239, Cl 5, 75 Duro

(M91.67 ID x 3.53 Thk)

1шт.

6

79065568

SEAL,63mm ID x 78.25mm OD x 7.5mm Thk

2шт.

7

79110653

BUSHING

1шт.

8

71446488

ROD

Assy

1шт.

9

71446494

BARREL

LH

1шт.

9

71446493

BARREL

RH

1шт.

10

79095748

PISTON

1шт.

11

79101845

NUT

1шт.

12

79099830

SET SCREW,less Hex Socket, M10 x 1.5 x 10mm

1шт.

13

79099831

SEAL,108mm ID x 118mm OD x 4mm Thk

1шт.

14

79099829

SEAL

1шт.
