(9.522[03]) - RIPPER (PD) - TOOL BAR - OPTIONAL CODE 784115041

Запчасти Case 1850K (9.522[03]) - RIPPER (PD) - TOOL BAR - OPTIONAL CODE 784115041 (19) - OPTIONS

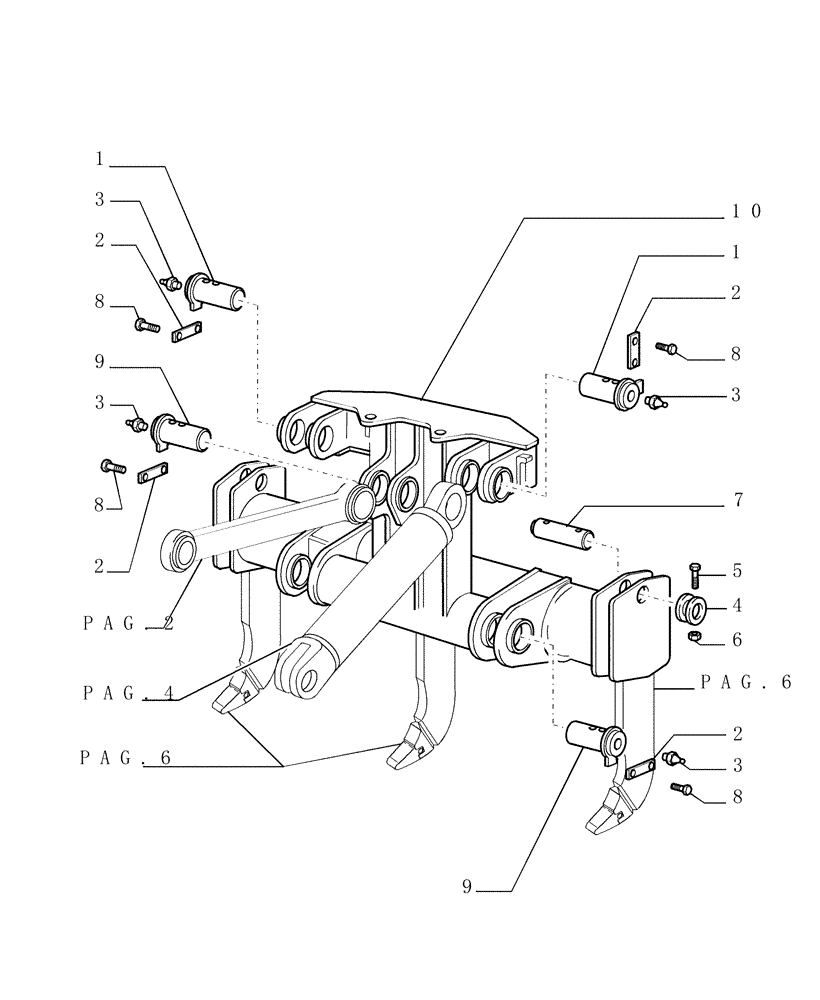

Схема запчастей Case 1850K - (9.522[03]) - RIPPER (PD) - TOOL BAR - OPTIONAL CODE 784115041 (19) - OPTIONS
2
5
3
8
1
8
1
2
8
6
2
9
10
3
9
3
7
8
pag.2
pag.6
pag.6
pag.4
3
2
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

76090701

PIN

Assy

2шт.

2

76090689

PLATE

5шт.

3

13407211

LUBE NIPPLE,M10 x 1

5шт.

4

76090702

RING

6шт.

5

11114031

BOLT,Hex, M12 x 90, 10.9

6шт.

6

12577521

NUT,M12 x 1.75

6шт.

7

79038232

PIN

3шт.

8

11112431

SCREW,Hex, M12 x 30mm, Cl 10.9, Full Thd

10шт.

9

76027739

PIN

3шт.

10

76090700

ARM

Assy

1шт.

Выбрано товаров: 10
