(9.437[03]) - PAT EQUIPMENT CONTROL VALVE (5 SECTIONS) - OPTIONAL CODE 784866001

Запчасти Case 1850K (9.437[03]) - PAT EQUIPMENT CONTROL VALVE (5 SECTIONS) - OPTIONAL CODE 784866001 (19) - OPTIONS

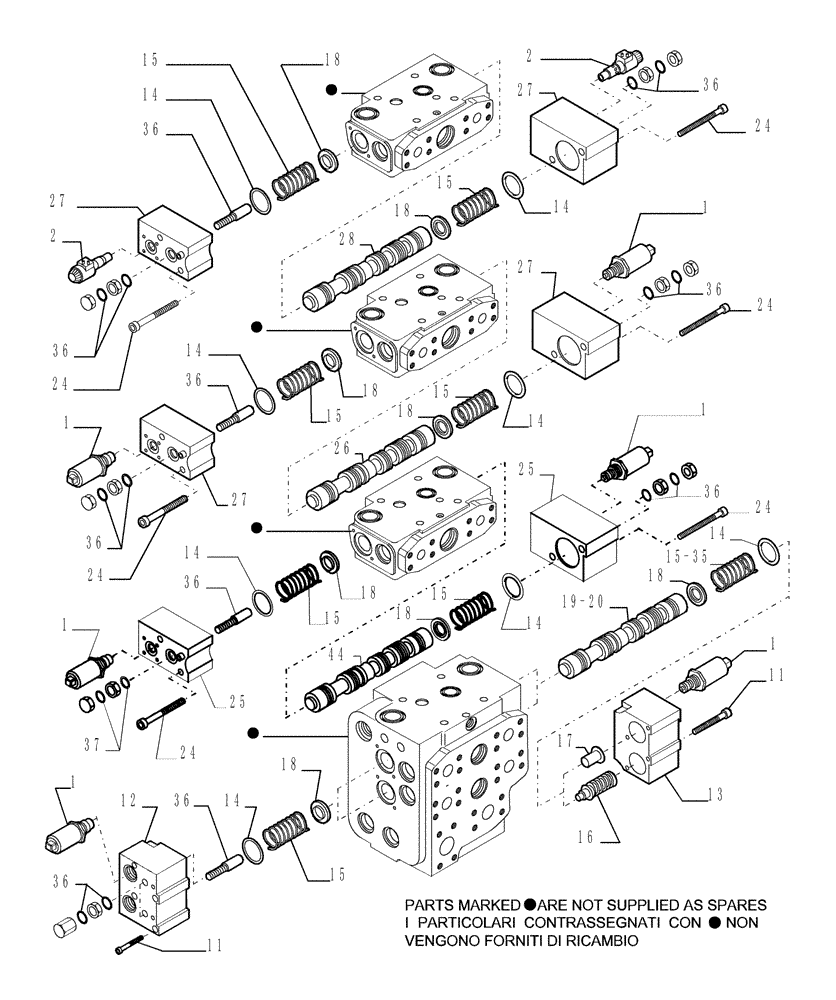

Схема запчастей Case 1850K - (9.437[03]) - PAT EQUIPMENT CONTROL VALVE (5 SECTIONS) - OPTIONAL CODE 784866001 (19) - OPTIONS
15
24
1
18
1
14
18
18
15
1
26
15-35
36
1
36
25
15
14
36
24
14
19-20
1
14
2
27
24
16
14
11
14
36
36
24
28
15
27
13
2
15
15
36
36
18
18
18
18
36
27
44
24
17
37
27
14
36
18
25
36
14
11
12
15
1
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87516635

CARTRIDGE

Assy, See Pg. 6 SGR.9.436

8шт.

2

76073371

SOLENOID VALVE

Assy

2шт.

11

14300221

HEX SOC SCREW,Cheese Hd, M6 x 100mm

16шт.

12

87520460

COVER

1шт.

13

87520462

COVER

1шт.

14

14458881

O-RING,1.612" ID x 0.103" Width

(M40.94 ID x 2.62 Thk)

6шт.

15

87520447

SPRING

9шт.

16

87520451

CUP

1шт.

17

87520450

CUP

1шт.

18

76079126

CUP

10шт.

19

87517590

SPOOL

Tilt

1шт.

20

87517597

SPOOL

Blade

1шт.

24

14303921

HEX SOC SCREW,M6 x 70mm, Cl 8.8

16шт.

25

87520463

COVER

2шт.

26

87517598

SPOOL

Ripper

1шт.

27

87520461

COVER

4шт.

28

87517599

SPOOL

Steering

1шт.

35

87520449

SPRING

1шт.

36

14457281

O-RING,0.612" ID x 0.103" Width

(M15.54 ID x 2.62 Thk)

8шт.

36

70927974

O-RING,0.103" Thk x 0.612" ID, -114, Cl 6, 90 Duro

In Alternative

8шт.

44

87517600

SPOOL

Angle

1шт.
