(2.346[03]) - TRACK IDLER - YOKE

Запчасти Case 1850K (2.346[03]) - TRACK IDLER - YOKE (07) - HYDRAULIC SYSTEM/FRAME

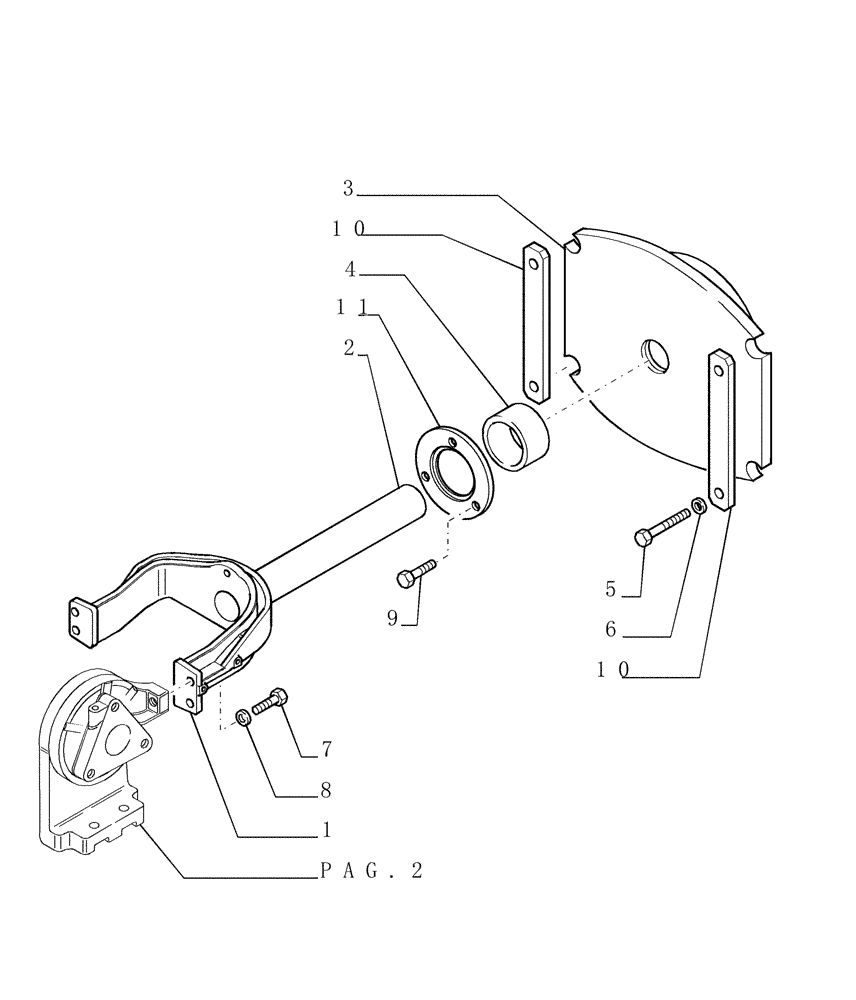

Схема запчастей Case 1850K - (2.346[03]) - TRACK IDLER - YOKE (07) - HYDRAULIC SYSTEM/FRAME
10
2
pag.2
3
1
9
7
5
10
6
4
11
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

76093951

YOKE

2шт.

2

76093912

ROD

Track Idler

2шт.

3

76080847

COVER

2шт.

4

76040861

BUSHING

2шт.

5

11112831

SCREW,Hex, M12 x 40mm, Cl 10.9, Full Thd

8шт.

6

14496731

WASHER,M12 x 24 x 2.5 Thk

8шт.

7

15981034

BOLT,Hex, M16 x 1.5 x 55mm, Cl 10.9

8шт.

8

14496931

WASHER,17mm ID x 30mm OD x 3mm Thk

8шт.

9

15970531

BOLT,Hex, M10 x 1.25 x 20mm, Cl 10.9, Full Thd

6шт.

10

76080848

PLATE

4шт.

11

76068470

RETAINING PLATE

2шт.
